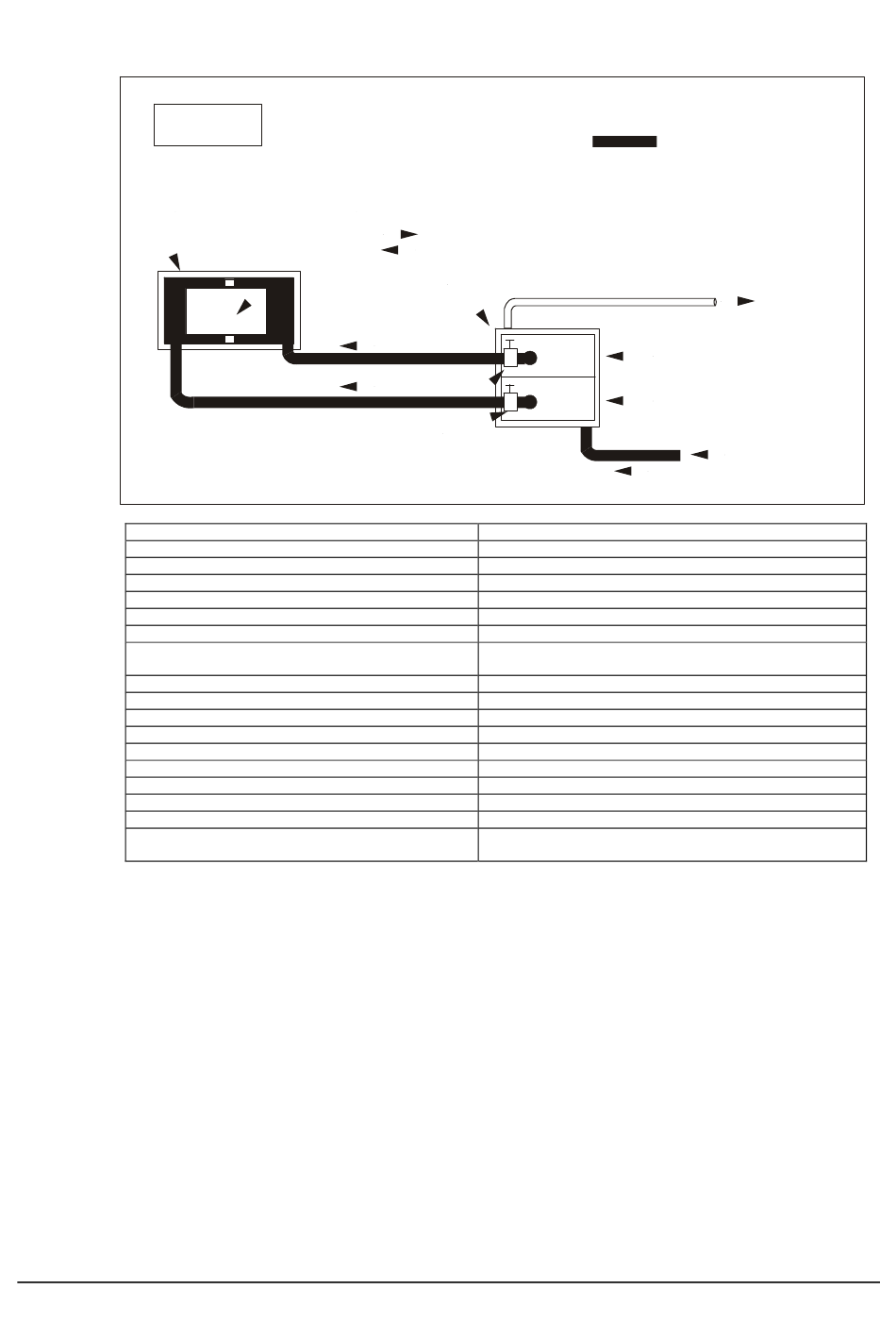

Figure 22, Fonctionnement du Solénoïde de Régulation de la Pale
HOLDING
Compressor
Unloader
Cylinder
HOLDING
LEGEND
Oil Under Pressure
Compressor Unloader Cylinder
Floating Piston Linked to Inlet Valves
Opens vanes
Closes vanes
Four-Way Solenoid Valve Located on Compressor or
in Lube Box
Piston drain
Outlet
To Oil Pump Sump
Section "SB" De-energized
Section "SA" De-energized
From Oil Pump Discharge
SB
SA
Inlet
Adjustable Needle Valves Integral With Four-Way
Solenoid Valve
52
Floating Piston Linked to Inlet Vanes
Opens Vanes
Closes Vanes
Four-Way Solenoid
Valve Located on
Compressor or
in Lube Box
Adjustable Needle Valves
Integral With Four-Way
Solenoid Valve
Refroidisseurs Centrifuges
LEGEND
Piston Drain
#3 Outlet
SB
SA
#1 Inlet
MAINTIEN
LÉGENDE
Huile Sous Pression
Cylindre de Déchargement du Compresseur
Piston de flottage Relié aux Soupapes d'Entrée
Ouvre les pales
Ferme les pales
Electrovanne à Quatre Voies Située sur le Compresseur ou
dans le Boitier de Lubrification
Purge du Piston
Sortie
Vers le Collecteur de la Pompe d'Huile
Section "SB" Dés-alimentée
Section "SA" Dés-alimentée
Depuis l'Evacuation de la Pompe d'Huile
SB
SA
Entrée
Pointeaux Réglables Intégrales Avec Electrovanne à
Quatre Voies
Oil Under Pressure
To Oil
Pump Sump
Section "SB"
De-energized
Section "SA"
De-energized
From Oil
Pump Discharge
