Pentru a putea fi utilizat, senzorul de presiune de curent este configurat prin software, parametrul PR meniu instalator, făcându-se
referinţă la paragraful 6.5.7.
Conectarea de multi invertoare:
Se pot realiza sisteme multi invertoare cu un singur senzor de presiune de curent 4-20mA, dar este necesară cablarea senzorului pe
toate invertoarele. Pentru a conecta invertoarele trebuie utilizat în mod obligatoriul cablu ecranat (protecţie + 2 fire).
Paşii de urmat sunt următorii:
Conectaţi la împământare toate invertoarele.
•
Conectaţi clema 18 a J5 (GND) a tuturor invertoarelor din linie (utilizând protecţia cablului ecranat).
•
Conectaţi clema 1 a J5 (V+) a tuturor invertoarelor din linie (utilizând protecţia cablului ecranat).
•
Conectaţi primul invertor din linie la senzorul de presiune.
•
Firul maro (IN +) la clema 11 a J5
o
Firul verde (OUT -) la clema 7 a J5
o
Conectaţi conectorul 8 a J5 al 1° invertor cu conectorul 7 a J5 al 2° invertor. Repetaţi operaţiunea pentru toate invertoarele
•
din linie (utilizând cablu ecranat).
La ultimul invertor faceţi o punte intre conectorul 8 şi 10 a J5 pentru a închide lanţul.
•
ROMÂNĂ

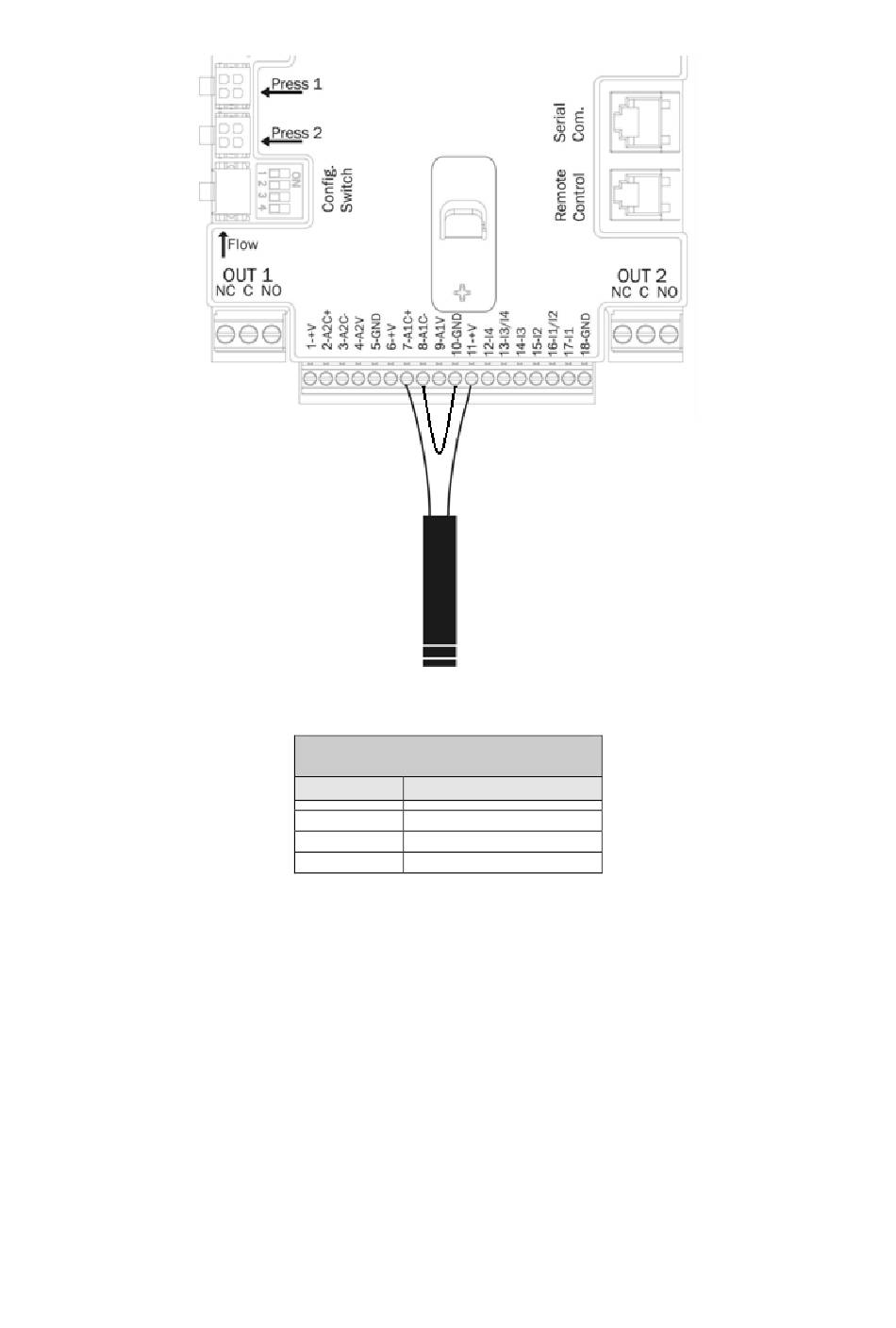

Figura 8: Conectarea senzorului de presiune 4 - 20 mA
Conectarea senzorului 4 – 20mA
Sistem cu un singur invertor
Clema
7 Verde (OUT -)
8 -10 Jumper
11 Maro (IN +)
Tabel 5: Conectarea senzorului de presiune 4 - 20 mA
592
Cablu de conectat
