Для использования датчика давления с током необходимо конфигурировать при помощи программного обеспечения
параметр PR меню монтажника, см. параграф 6.5.7.
Соединение нескольких инвертеров:
Можно создавать системы с несколькими инвертерами с только одним датчиком давления с током 4-20 мА, но нужно
сделать проводку датчика на всех инвертерах. Для соединения инвертера обязательно нужно использовать
экранированный кабель (чехол + 2 жилы).
Нужно выполнить следующие шаги:
Соединить заземления всех инвертеров.
•
Соединить клемму 18 J5 (GND) всех инвертеров цепи (использовать чехол экранированного кабеля).
•
Соединить клемму 1 J5 (GND) всех инвертеров цепи (использовать экранированный кабель).
•
Соединить с первым инвертером цепи датчик давления.
•
Коричневый провод (IN +) с клеммой 11 J5
o
Зеленый провод (OUT -) с клеммой 7 J5
o
РУССКИЙ

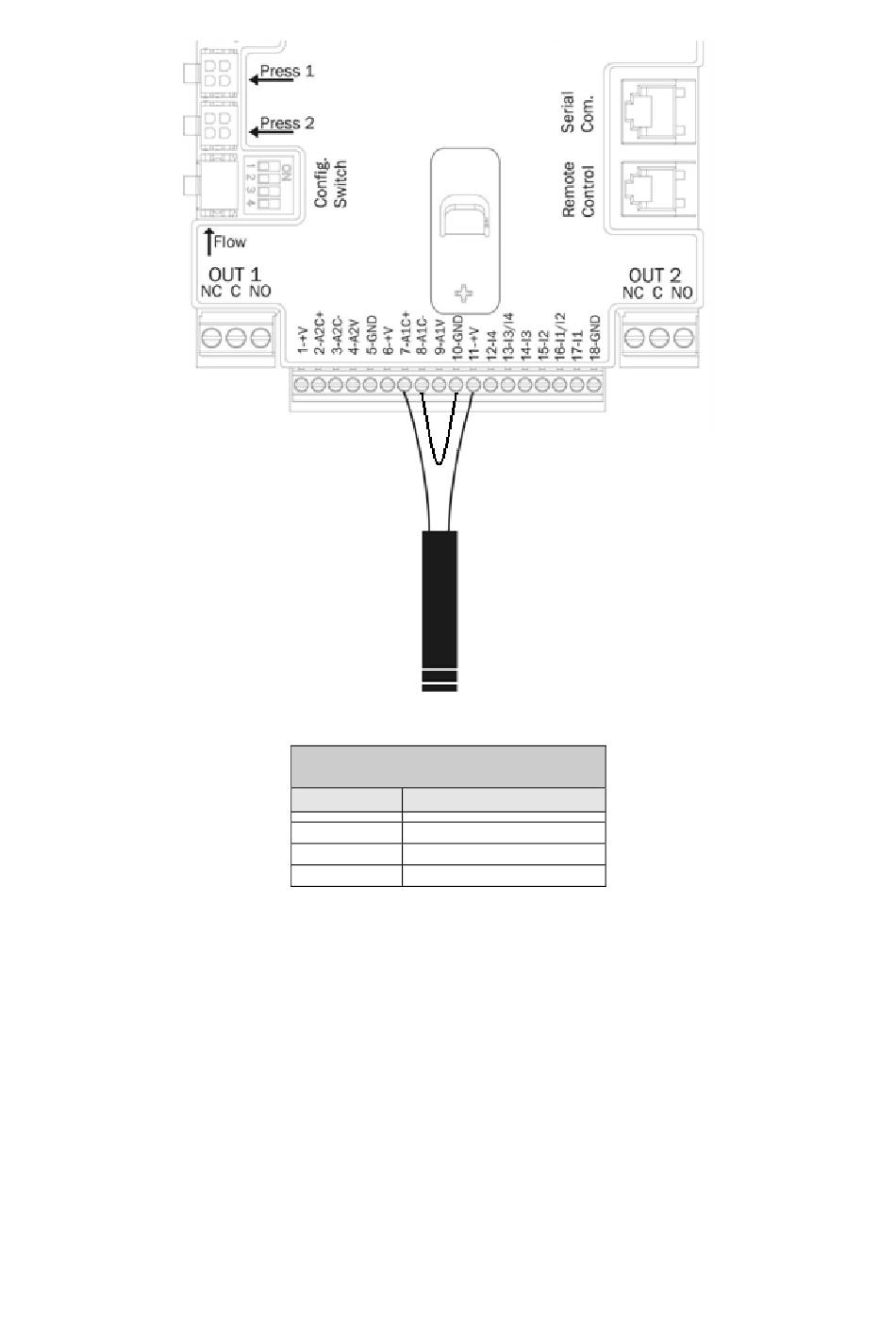

Рисунок 8: Соединение датчика давления 4 - 20 мА
Соединение датчика 4 – 20 мА
Система одного инвертера:
Клемма Кабель соединения
7 Зеленый (OUT -)
8 -10 Перемычка
11 Коричневый (IN +)
Таблица 5: Соединение датчика давления 4 - 20 мА
