4.2.1 İletişim kablosu (Link)
Evirgeçlerin birbirleriyle iletişim kurmaları ve akış ve basınç sinyallerini yaymaları (yalnızca ratiometrik basınç sensörünün kullanıldığı
durumlarda) belirli bir bağlantı kablosu üzerinden gerçekleşir
Kablo, "Link" olarak işaretli iki konektörden birine bağlanabilir; bkz. Şekil 16.
UYARI: yalnızca invertörle verilen veya invertör aksesuarı olarak kabul edilen kabloları kullanın (piyasada bulunan standart bir kablo
değildir).
4.2.2 Sensörler
Bir basınç setinin çalışabilmesi için en az bir basınç sensörüne ve isteğe bağlı olarak bir veya daha fazla akış sensörüne sahip
olması gereklidir.
Bu basınç sensörleri ratiometrik 0-5V sürümüdür ve bu durumda her evirgece bir sensör bağlanabilir. Alternatif olarak 4-20mA akım
sensörü kıllanılıyorsa, yalnızca bir sensör bağlanabilir.
Akış sensörleri her zaman isteğe bağlıdır ve her evirgece 0 ila 1 adet bağlanabilir.
4.2.2.1 Akış sensörleri
Akış sensörü tüm pompaların bağlı olduğu çıkış manifolduna takılmalıdır; elektrik bağlantısı invertörlerden herhangi birine yapılabilir.
Akış sensörleri iki şekilde bağlanabilir:
yalnızca bir sensör
•
invertörler aynı sayıda sensör
•
Ayar FI parametresine girilir.
Her pompada belirli bir akış hızı gerektiğinde birden çok sensör yararlıdır ve kuru çalıştırmaya karşı korumayı artırır. Birden çok akış
sensörü kullanmak için FI parametresinin birden çok sensöre ayarlanması ve her akış sensörünün, bulunduğu pompanın çıkışını
kontrol eden invertöre bağlanması gerekir.
4.2.2.2 Sadece bir basınç sensörü olan setler
Basınç setleri akış sensörü olmadan da kurulabilir. Bu durumda pompa kapanış frekansı FZ , 6.5.9.1'de açıklandığı şekilde
ayarlanmalıdır.
Bir "kuru koşma" (deneme çalıştırması) koruması, herhangi bir akış sensörü kullanılmadan da işlevini sürdürür.
TÜRKÇE
.

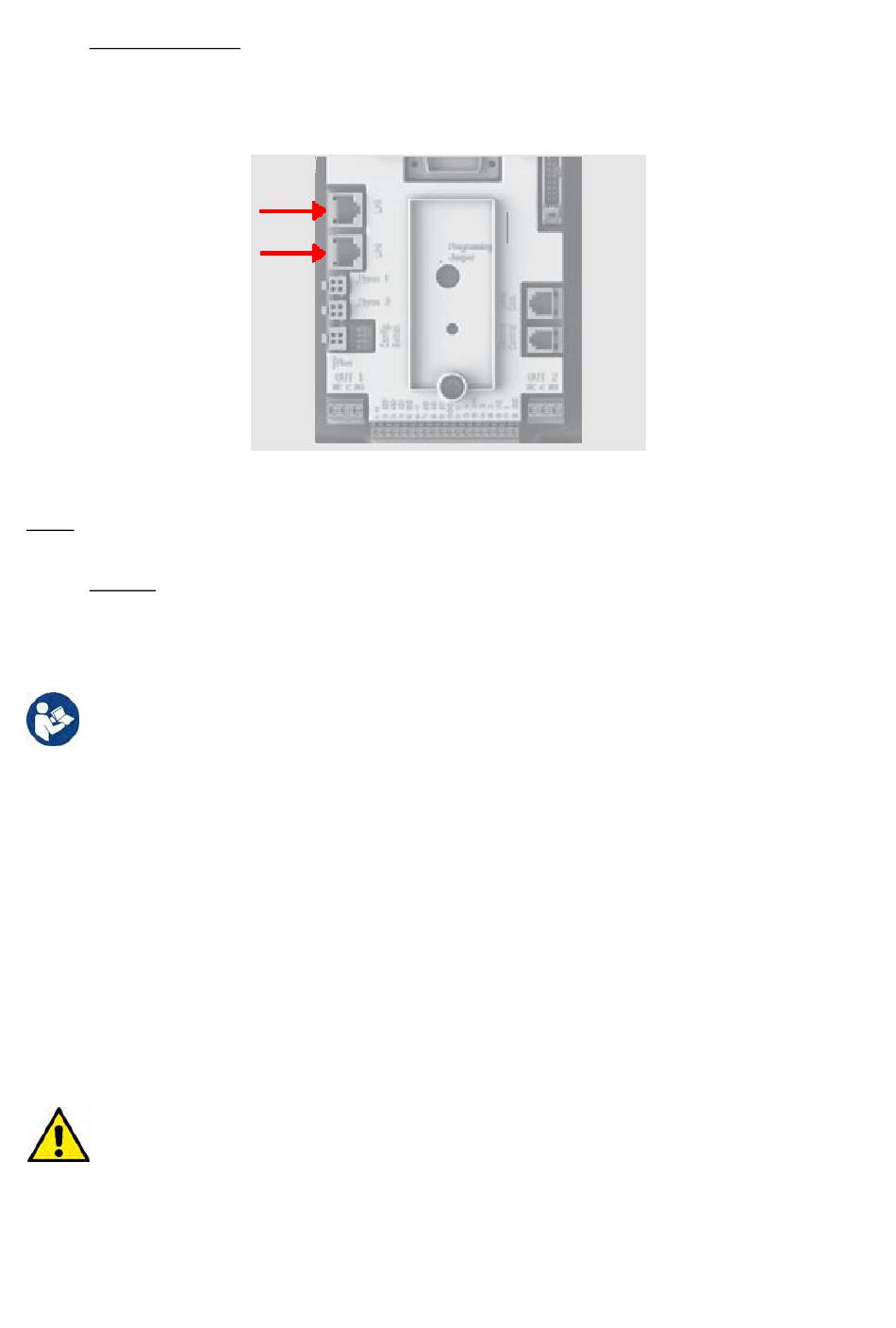

Şekil 16: Hat bağlantısı
