Tabella 8: Collegamento Ingressi - DAB PWM 203 Mode D'emploi

Ingresso
I1
I2
I3
I4
ITALIANO

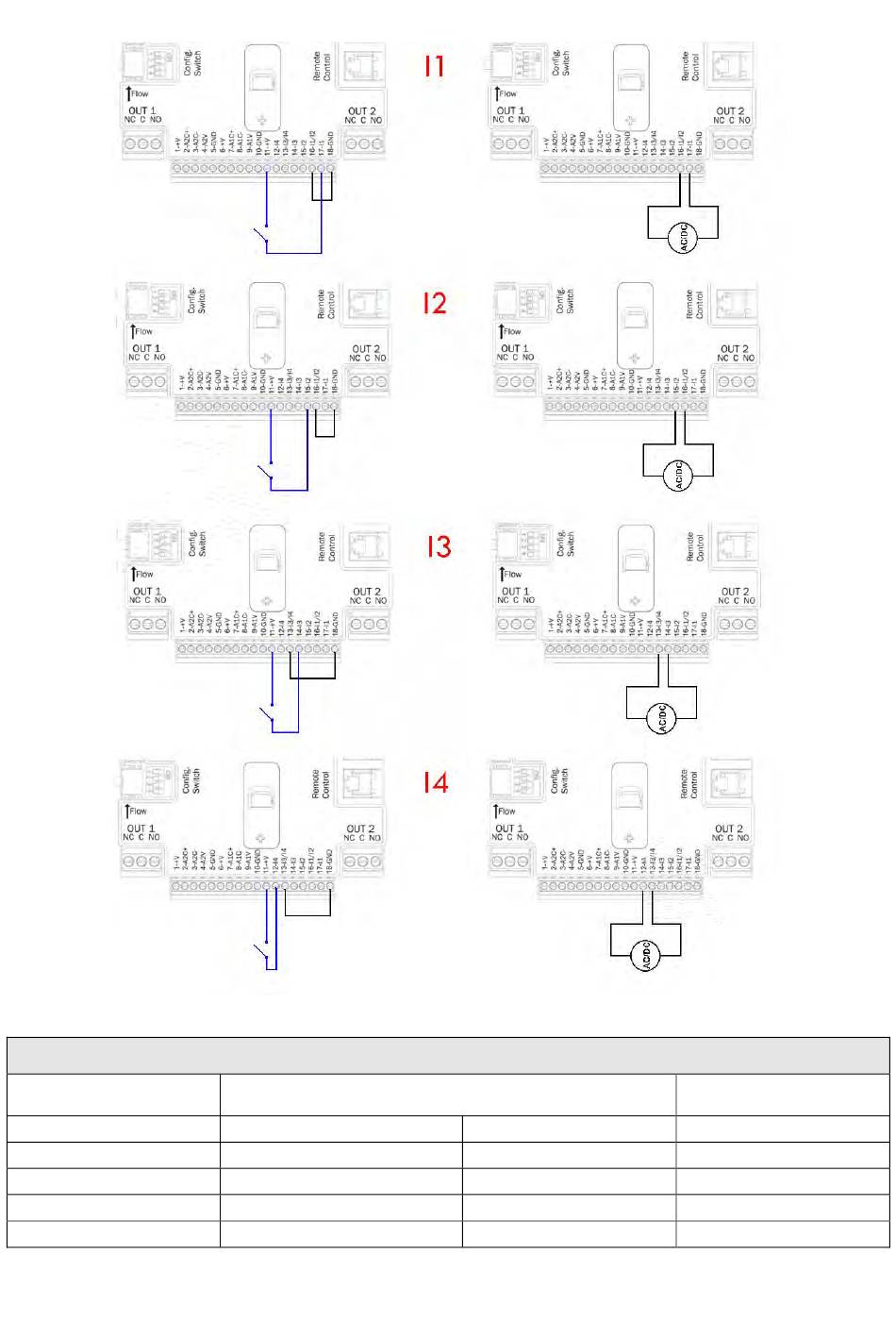

Figura 11: Esempio di collegamento degli ingressi
Cablaggio ingressi (J5)
ingresso connesso a contatto pulito
Contatto Pulito fra i pin
11 - 17
11 - 15
11 - 14
11 - 12

Tabella 8: Collegamento ingressi

Ponticello
16 -18
16 -18
13 -18
13 - 8
22
Ingresso connesso a segnale
in tensione
Pin collegamento segnale
16-17
15-16
13-14
12-13
