Είσοδος
I1
I2
I3
I4
ΕΛΛΗΝΙΚΑ

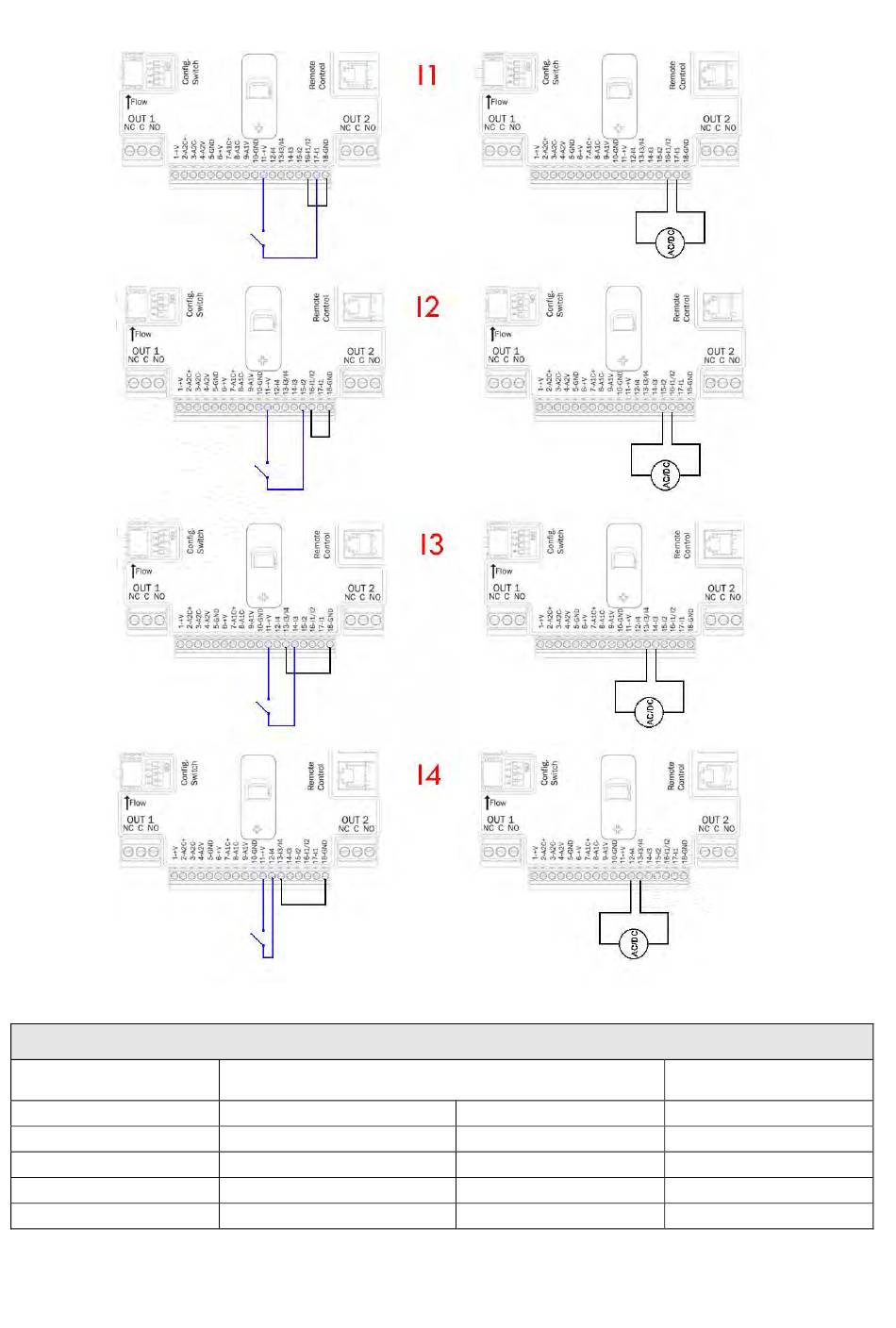

Σχήμα 11: Παράδειγμα σύνδεσης των εισόδων
Καλωδίωση εισόδων (J5)
Είσοδος συνδεδεμένη σε καθαρή επαφή
Καθαρή Επαφή μεταξύ των pin
11 - 17
11 - 15
11 - 14
11 - 12
Πίνακας 8: Σύνδεση εισόδων
Βραχυκυκλωτήρας
16 -18
16 -18
13 -18
13 - 8
537
Είσοδος συνδεδεμένη σε
σήμα υπό τάση
Pin σύνδεσης σήματος
16-17
15-16
13-14
12-13
