3.3 Δομή των σελίδων των μενού
Κατά την ενεργοποίηση εμφανίζονται ορισμένες σελίδες παρουσίασης στις οποίες εμφανίζεται το όνομα του προϊόντος και το
λογότυπο, και έπειτα εμφανίζεται ένα κεντρικό μενού. Το όνομα κάθε μενού, όποιο και εάν είναι, εμφανίζεται πάντοτε στο πάνω μέρος
της οθόνης.
Στο κεντρικό μενού εμφανίζονται πάντοτε
Κατάσταση: κατάσταση λειτουργίας (π.χ. αναμονή, go, σφάλματα, λειτουργίες εισόδων)
Συχνότητα: τιμή σε [Hz]
Πίεση: τιμή σε [bar] ή [psi] ανάλογα με τη μονάδα μέτρησης που έχει ρυθμιστεί.
Σε περίπτωση που εκδηλωθεί γεγονός ενδέχεται να εμφανιστούν:
Ενδείξεις σφάλματος
Ενδείξεις Προειδοποιήσεων
Ένδειξη των λειτουργιών που συσχετίζονται με τις εισόδους
Ειδικά εικονίδια
Οι καταστάσεις σφάλματος ή κατάστασης που μπορούν να εμφανιστούν στην κεντρική σελίδα αναγράφονται στον Πίνακα 12.
Καταστάσεις σφάλματος και κατάστασης που εμφανίζονται στην κεντρική σελίδα
Αναγνωριστικό
GO Ηλεκτροκίνητη αντλία ενεργή
SB Ηλεκτροκίνητη αντλία ανενεργή
BL Εμπλοκή λόγω έλλειψης νερού
LP Εμπλοκή λόγω χαμηλής τάσης τροφοδοσίας
HP Εμπλοκή λόγω υψηλής εσωτερικής τάσης τροφοδοσίας
EC Εμπλοκή λόγω λανθασμένης ρύθμισης του ονομαστικού ρεύματος
OC Εμπλοκή λόγω επιρεύματος στο μοτέρ της ηλεκτροκίνητης αντλίας
OF Εμπλοκή λόγω επιρεύματος στα τερματικά εξόδου
SC Εμπλοκή λόγω βραχυκυκλώματος στις φάσεις εξόδου
OT Εμπλοκή λόγω υπερθέρμανσης στα τερματικά εξόδου

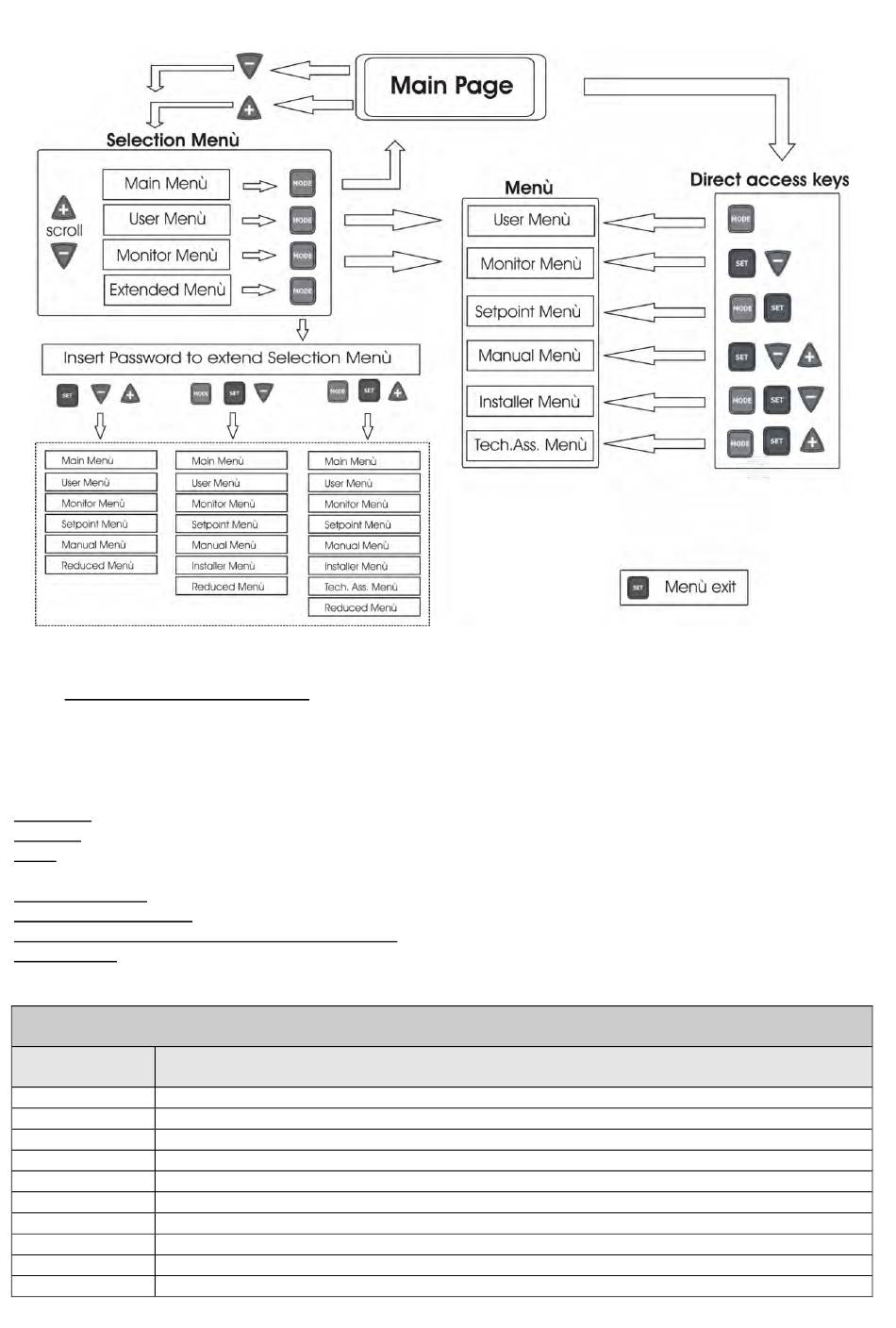

Σχήμα 14: Σχηματική αναπαράσταση των δυνατών προσβάσεων στα μενού
ΕΛΛΗΝΙΚΑ
Περιγραφή
