De stroom naar de elektropomp wordt over het algemeen vermeld bij de gegevens op het kenplaatje van de motor.
De nominale spanning van de elektropomp moet gelijk zijn aan de voedingsspanning van de inverter.
De nominale frequentie van de elektropomp kan worden ingesteld op het display op grond van de door de fabrikant verstrekte
gegevens (kenplaatje).
De inverter kan bijvoorbeeld ook op 50 [Hz] worden gevoed en een op 60 [Hz] nominaal werkende elektropomp aansturen (als deze
frequentie voor de pomp is opgegeven).
Voor speciale toepassingen kunnen ook pompen met een frequentie tot 200 [Hz] worden gebruikt.
De met de inverter verbonden gebruiker mag niet meer stroom opnemen dan de maximale stroomwaarde die kan worden afgegeven
en die vermeld is in Tabel 1.
Controleer de kenplaatjes en het aansluittype (ster of driehoek) van de gebruikte motor, om er zeker van te zijn dat aan
bovengenoemde condities wordt voldaan.
2.2.1.4 lektrische aansluitingen op de elektropomp PWM 203 – 202 – 201
Voor de modellen PWM 203 – 202 – 201 moet de motor geconfigureerd zijn voor een spanning van 230V driefase. Dit verkrijgt men
over het algemeen door een driehoekconfiguratie van de motor. Zie afbeelding 5.
Als de aardlijnen per abuis worden aangesloten op een klem die niet de aardklem is, kan het hele apparaat
hierdoor onherstelbaar beschadigd worden.
Der irrtümliche Anschluss der Stromleitung an die Ausgänge kann zu irreparablen Schäden am Gerät führen.
NEDERLANDS

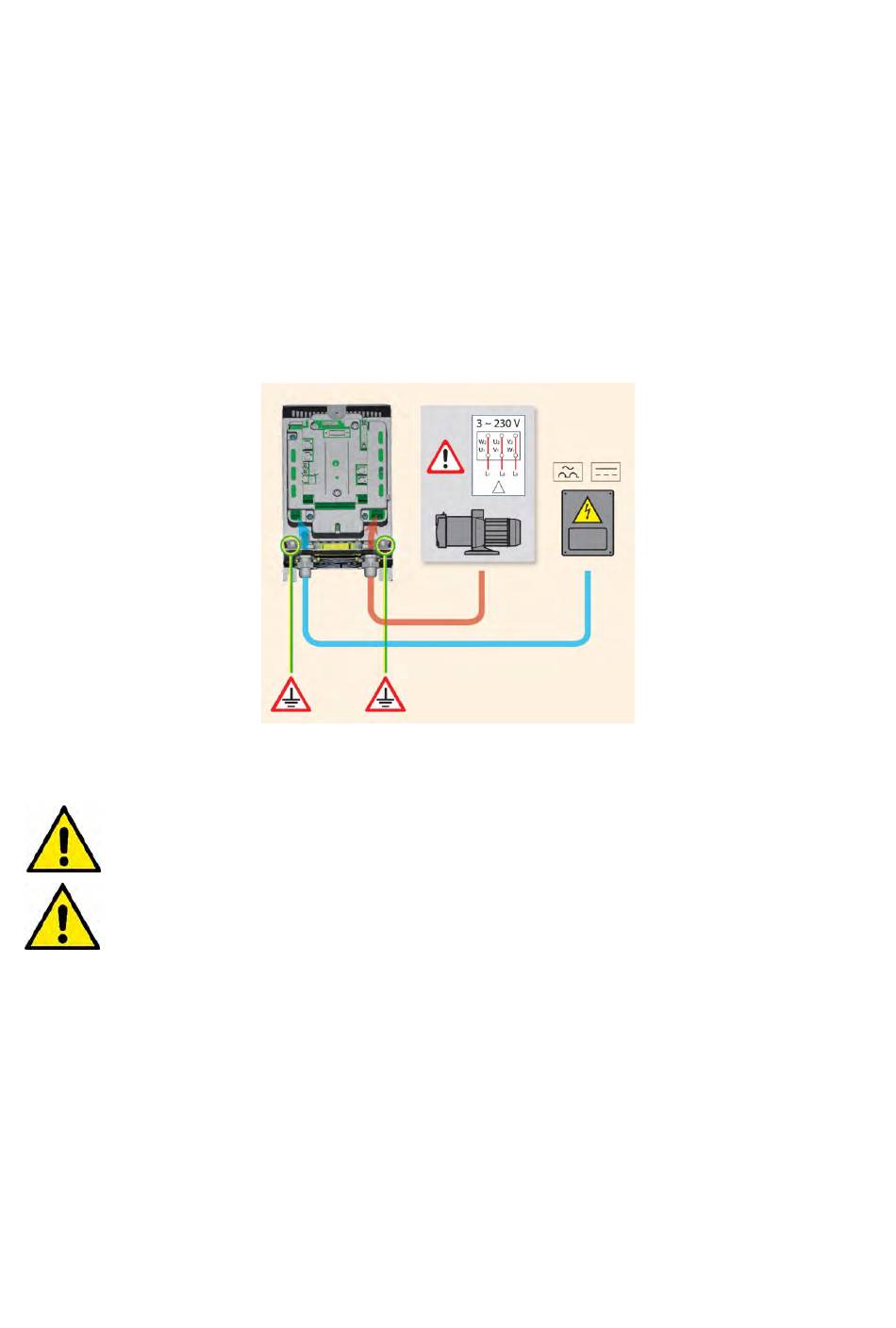

Afbeelding 5: Aansluiting pomp PWM 203 - 202 - 201
