Voltajsız
I1
I2
I3
I4
Şekil 11'deki örneğe dayanarak ve girişlerin fabrika ayarları (I1 = 1; I2 = 3; I3 = 5; I4=10) kullanılarak aşağıdakiler elde edilir:
I1 üzerindeki şalter kapatıldığında, pompa bloke olur ve "F1" hata kodu görüntülenir
•
TÜRKÇE

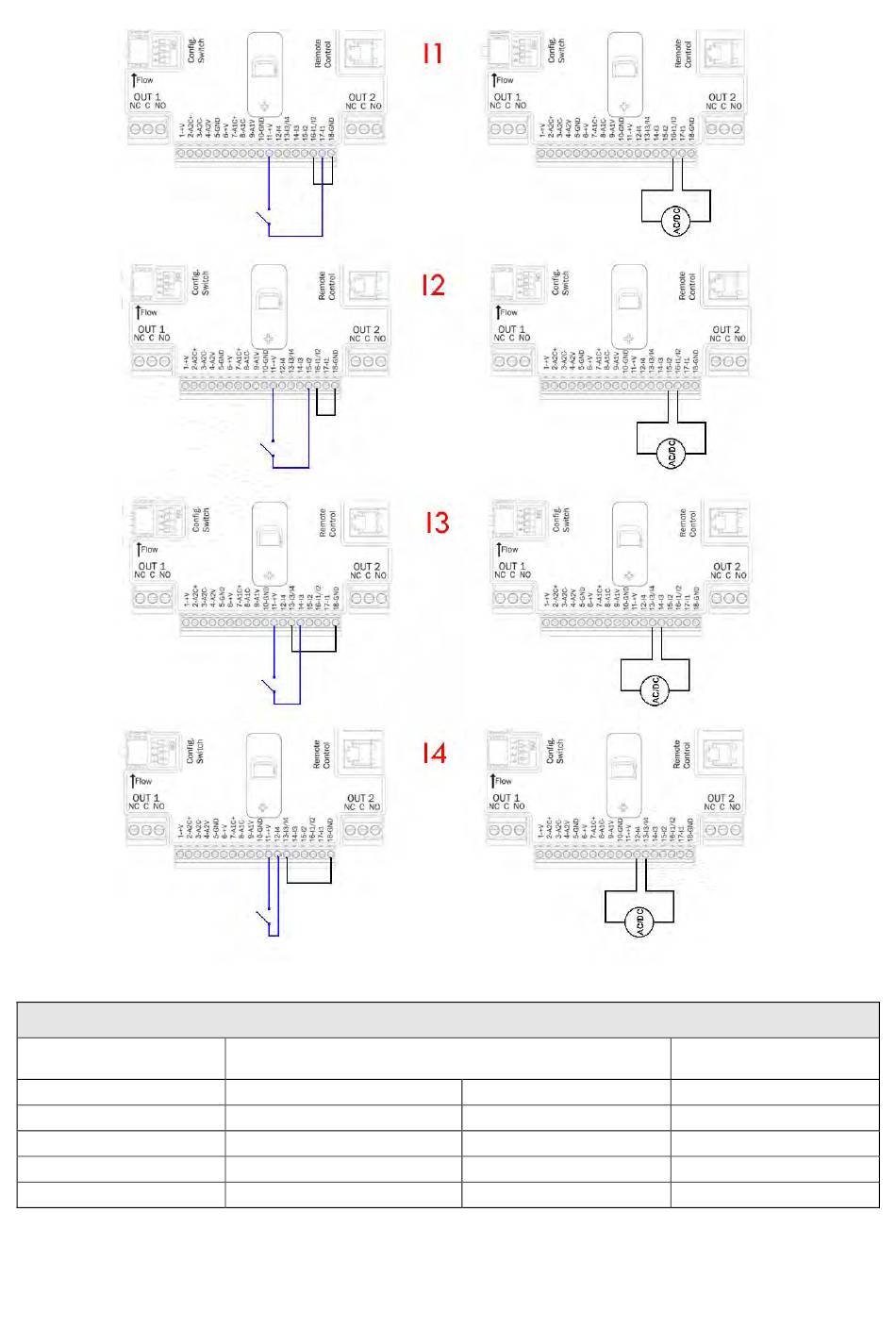

Şekil 11: bağlantıları örneği
Giriş kablo sistemi (J5)
Voltajsız kontağa bağlanan giriş
Pimler arasında kontak girişi
11 - 17
11 - 15
11 - 14
11 - 12
Tablo 8: Giriş bağlantısı
Atlama teli
16 -18
16 -18
13 -18
13 - 8
481
Voltaj sinyaline bağlanan giriş
Sinyal bağlantı pimi
16-17
15-16
13-14
12-13
