CONNAISSANCE DU PRODUIT ET PRÉPARATION À L'INSTALLATION
––– PHASE 2 –––
2.1 - DESCRIPTION DU PRODUIT ET APPLICATION
Ce kit est composé d'un moteur tubulaire et de divers composants, tous
destinés exclusivement à l'automatisation d'un volet roulant. Toute autre
utilisation est interdite ! Le constructeur ne répond pas des dom-
mages résultant d'une utilisation impropre du produit, différente
de celle prévue dans le présent manuel.
Le moteur tubulaire est formé principalement d'une partie « moteur »,
d'une logique électronique intégré qui alimente le moteur et contrôle
l'exécution des manœuvres, et d'un interrupteur de commande à trois
touches, pour commander l'automatisme.
Le moteur tubulaire, grâce aux adaptateurs prévus à cet effet, s'installe en
le montant à l'intérieur du tube d'enroulement et le tout se fixe à l'intérieur
du caisson (qui se trouve au-dessus du volet roulant) à l'aide des com-
posants fournis.
Le moteur dispose d'une logique de commande (intégré) avec fin de
course électromécanique qui arrête le mouvement du volet roulant quand
le moteur rejoint les positions suivantes : la position dans la quelle termine
le mouvement de montée (ouverture maximum : dans le manuel elle est
appelée « fin de course 0 ») et la position dans la quelle termine le mou-
vement de descente (fermeture maximum : dans le manuel elle est appe-
lée « fin de course 1 »).
Après la programmation de ces positions de fin de course, l'envoi d'une
commande avec l'interrupteur de commande activera le mouvement du
volet roulant qui se terminera de manière automatique quand le « point de
fin de course » mémorisé aura été atteint.
Le moteur est prévu pour une utilisation domestique, et non pour un
usage intensif. Par conséquent, en cas de surchauffe – par exemple à
cause d'un actionnement continu, – une protection thermique de sécurité
intervient automatiquement en coupant l'alimentation électrique et en la
2
code RM 3017
l
l
code 585.10200
f
f
code 525.10066
code 41.082
i
i
code 515.06000
a
a
n
n
b
g
g
code 525.10012/AX
d
d
rétablissant dès que la température revient à des valeurs normales. Dans
tous les cas, un temps de travail continu de 4 minutes maximum est ga-
ranti.

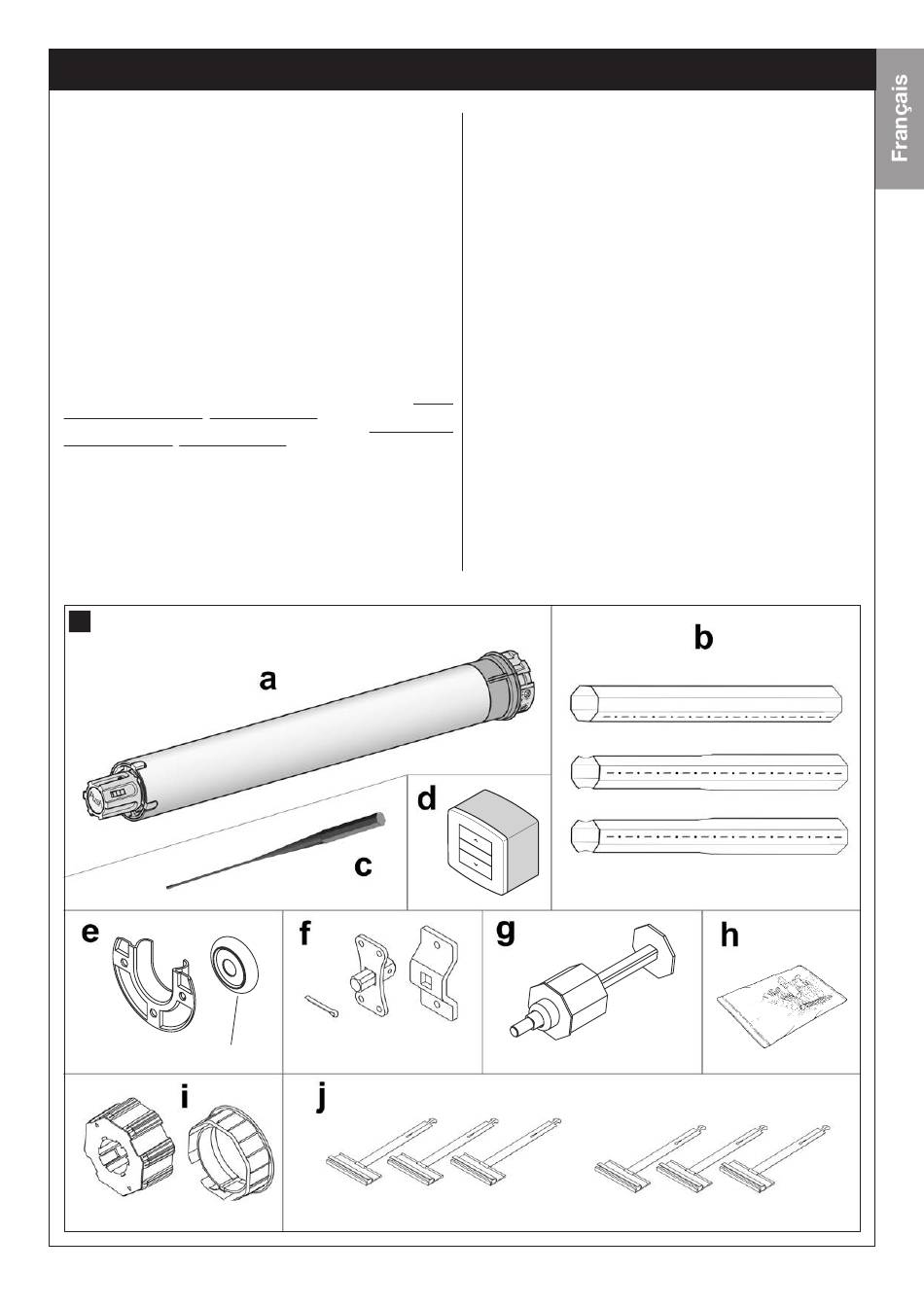

2.2 - COMPOSANTS PRÉSENTS DANS LE KIT
Important ! – Avant de procéder à l'installation, il faut vérifier l'intégralité
des composants présents dans le kit RMKIT AXS 3017 et se familiari-
ser avec leurs noms. Ce kit comprend les composants suivants (fig. 2) :
[ a ] - Moteur tubulaire (Ø 45 mm) : code RM 3017
[ b ] - Tube octagonal de 60 mm, 1 classique (b1) et 2 rallonges télesco-
piques (b2, b3).
[ c ] - Clé de réglage des fins de course : code 585.10200.
[ d ] - Interrupteur de commande à trois touches : code 555.30000 (+
556.10000 + 556.01000).
[ e ] - Roulement et son support (Ø 42 mm) : code 525.10066 et 41.082
[ f ] - Support tête moteur avec 4 vis spéciales pour fixation de la tête de
moteur : code 525.10012/AX.
[ g ] - Calotte télescopique octogonale (60 mm) : code 575.12260.
[ h ] - Petites pièces métalliques (vis, rondelles etc.).
[ i ] - Jeu d'adaptation moteur pour tube octogonal de 60 mm : code
515.06000.
[ j ] - Six attaches pour volet roulant.
e
e
b
S T
O P
S T
O P
S T
O P
h
h
code 575.12260
m
m
n
b1
l
b2
b3
f
c
c
i
Français – 2
a
g
d
