7. PRODUKTBESCHREIBUNG

Die Messwerte werden am Multimeter (im folgendem DMM genannt) in einer Digitalanzeige dargestellt. Die Mess-
wertanzeige des DMM umfasst 6000 Counts (Count = kleinster Anzeigewert). Die AC-Messung von Spannung und
Strom erfolgt als Echteffektivwert (TrueRMS).
Wird das DMM ca. 15 Minuten nicht bedient, schaltet sich das Gerät automatisch ab. Die Batterie wird geschont und
ermöglicht eine längere Betriebszeit. Die automatische Abschaltung kann manuell deaktiviert werden.
Das Messgerät ist sowohl im Hobby- als auch im professionellen Bereich bis CAT IV einsetzbar. Durch den fest
angespritzten Gummischutz ist das Gerät extrem Robust und übersteht selbst einen Fall aus 2 m Höhe. Zudem ist
das Gerät staub- und wasserdicht (IP67). Die Gummidichtung im Batteriefach muss bei einem Batterie- oder Siche-
rungswechsel mit Silikonfett nachgefettet werden, um die Dichtheit zu gewährleisten.
In den abgewinkelten Steckern der beiliegenden Messleitungen befinden sich ggf.Transportschutzkappen. Entfernen
Sie diese, bevor Sie die Stecker in die Messgeräte-Buchsen stecken.
Zur besseren Ablesbarkeit kann das DMM mit dem rückseitigen Aufstellbügel ideal platziert werden.

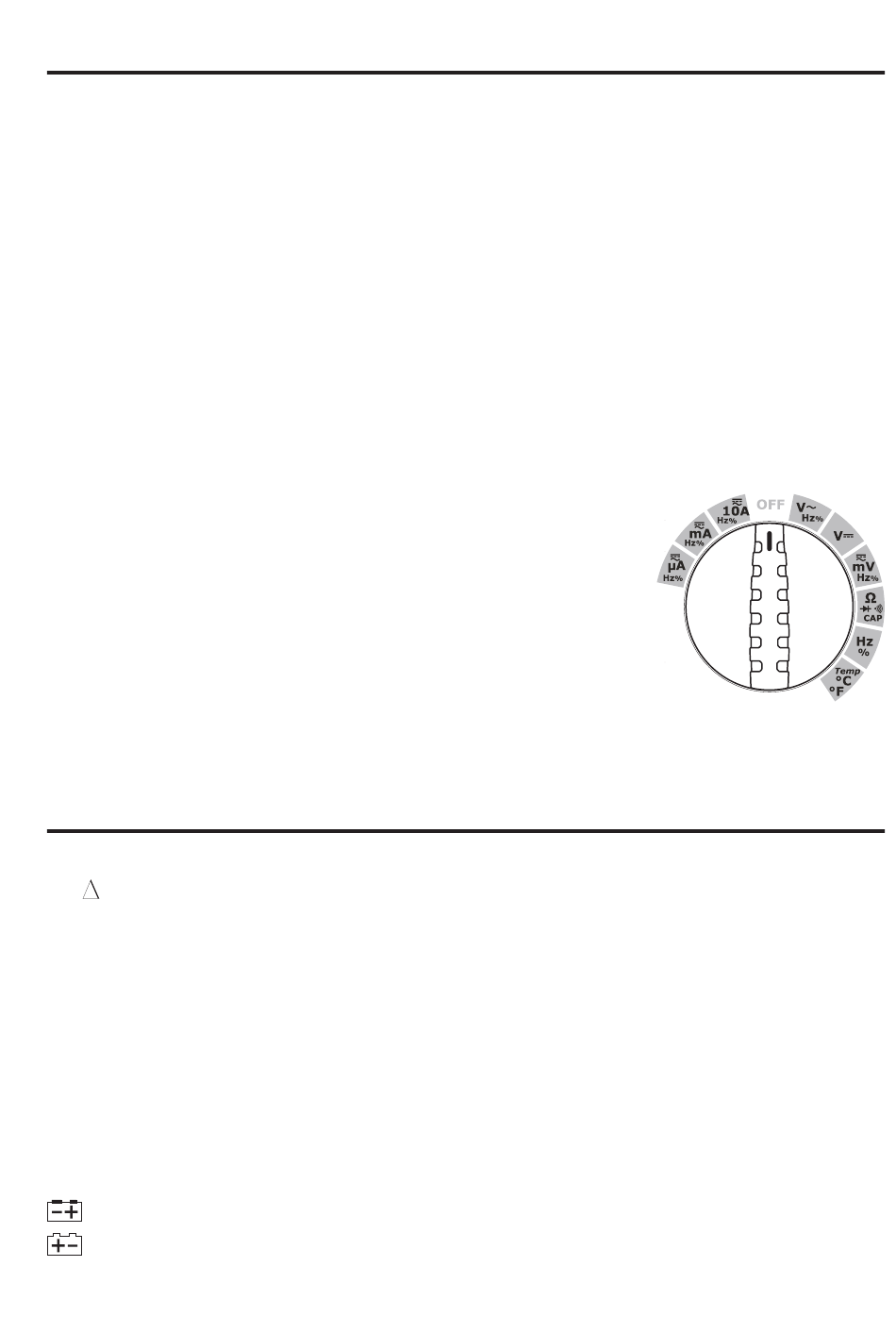

Drehschalter (3)
Die einzelnen Messfunktionen werden über einen Drehschalter angewählt. Die
automatische Bereichswahl „AUTO" ist in den meisten Messfunktionen aktiv. Hier-
bei wird immer der jeweils passende Messbereich eingestellt.
Am Drehschalter befinden sich in einigen Bereichen mehrere Funktionen. Diese
Unterfunktionen können mit der Taste „MODE" umgeschaltet werden (z.B. Um-
schaltung Widerstandsmessung zu Diodentest und Durchgangsprüfung oder AC/
DC-Umschaltung im Strombereich usw.). Jedes Drücken schaltet die Funktion um.
Das Messgerät ist in der Schalterposition „OFF" ausgeschaltet. Schalten Sie das
Messgerät bei Nichtgebrauch immer aus.

8. DISPLAY-ANGABEN UND SYMBOLE

Folgende Symbole und Angaben sind am Gerät oder im Display vorhanden.
REL REL- und Delta-Symbol für Relativwertmessung (=Bezugswertmessung)
MODE Taste zur Umschaltung der Unterfunktionen
AUTO Automatische Messbereichswahl ist aktiv
RANGE Taste für manuelle Messbereichswahl
True RMS Echt-Effektivwertmessung
MAX Maximalwertspeicher
MIN Minimalwertspeicher
HOLD Taste zum Festhalten des aktuellen Messwertes. Hold-Funktion ist aktiv
OL Overload = Überlauf; der Messbereich wurde überschritten
OFF Schalterstellung „Messgerät aus"
Batteriewechselanzeige. Umgehendst die Batterie wechseln um Messfehler zu vermeiden!
Symbol für verwendeten Batterietyp
