5. Utiliser l'oscilloscope
5.1 Sur ce chapitre
Ce chapitre proportionne une introduction pas à pas des fonctions d'oscilloscope. L'introduction couvre tout
le potentiel des fonctions d'oscilloscope et donne exemples basiques pour montrer comment utiliser les
menus et effectuer les opérations basiques.
5.2 Allumage de l'oscilloscope
Connectez l'oscilloscope au réseau électrique AC avec l'adaptateur de courant comme il se montre dans la
figure 1. (L'oscilloscope peut fonctionner aussi avec une batterie de lithium même sans alimentation AC)
Allumez l'oscilloscope appuyant sur la touche on/off
L'appareil effectue un autotest après l'allumage. Une fenêtre de bienvenue et une phrase "appuyez sur n'importe
quelle touche pour continuer......" apparaîtra sur l'écran lorsque le système termine l'autotest.
Les utilisateurs peuvent appuyer sur n'importe quelle touche
pour accéder à la fonction de mesure.
L'oscilloscope s'allumera dans la dernière configuration.
5.3 Fenêtre d'opération de l'oscilloscope
Voir la figure 4:
Description:
1. Les symboles qui indiquent la quantité électrique de la batterie sont ,
,
et
.
.

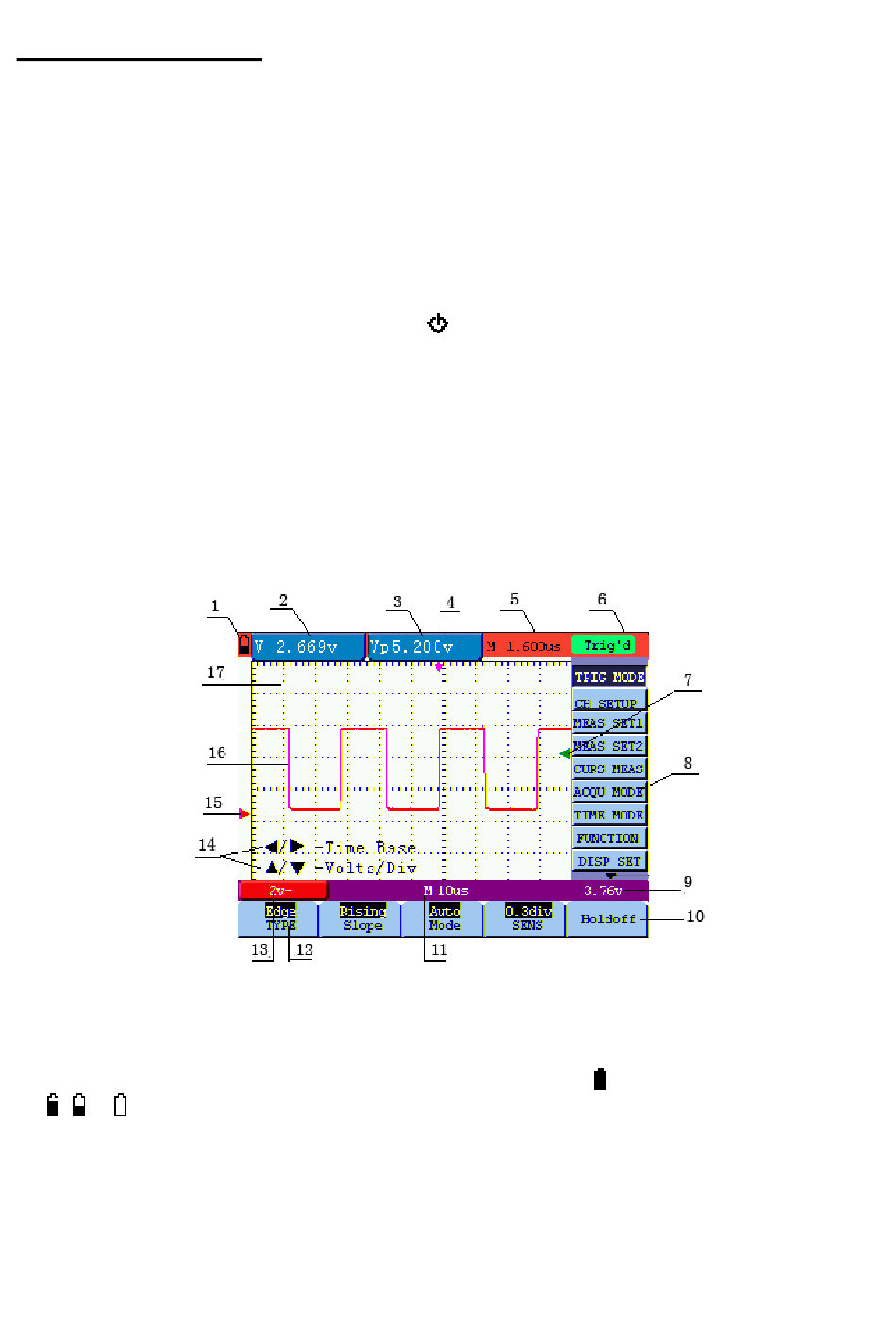

Figura 4: Fenêtre d'opération de l'oscilloscope
