Le tableau suivant décrit le menu du canal vertical:
Fonction menu
Accouplement
Canal
Sonde
Inversion
7.2.1 Réglage de l'accouplement du canal
Par exemple, le signal mesuré est un signal d'onde carré qui contient un déplacement DC. Appuyez sur F1
Coupling d'abord et ensuite AC pour effectuer un réglage de l'accouplement. Le composant DC contenu
dans le signal vérifié est bloqué.
Appuyez sur F1 Coupling d'abord et ensuite DC pour effectuer un réglage de l'accouplement DC. Les
composants dc et ac contenus dans le signal vérifié sont permis.
Appuyez sur F1 Coupling d'abord et ensuite Ground pour effectuer un réglage de l'accouplement de terre. Le
signal d'entrée est interrompu.
La forme d'onde se montre comme l'onde montrée dans la figure 32, figure 33, figure 34.
AC
Réglage
Le composant DC dans le signal d'entrée est bloqué.
AC
Les composants AC et DC du signal d'entrée sont permis.
DC
Le signal d'entrée est interrompu.
Terre
OFF Fermer le canal.
ON Ouvrir le canal.
1X
Sélectionnez une conformément au facteur d'atténuation de sonde pour
10X
assurer une lecture correcte d'échelle verticale.
100X
1000X
OFF La forme d'onde se montre normalement.
ON Ouvrez la fonction Invert de configuration de forme d'onde.

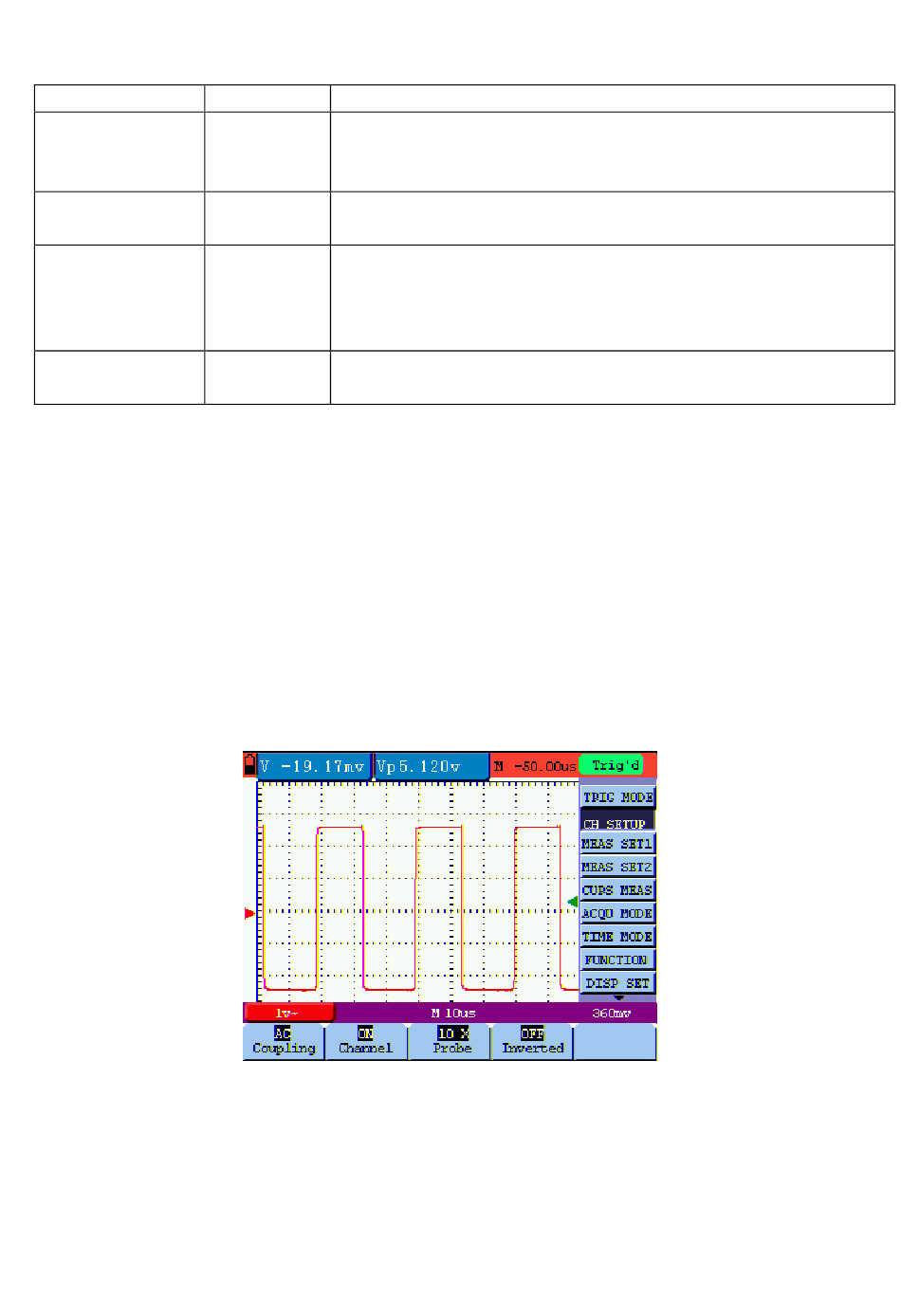

Figure 32: Accouplement
Description
