Mode Roll scan: L'oscilloscope actualise les points d'échantillonnage de la forme d'onde en se déplaçant
de gauche à droit dans l'écran dans ce mode, qui est seulement applicable au réglage de la base de temps
primaire au-dessus de 50ms.
5.15 Sélection de l'accouplement AC
Après la réinitialisation, l'oscilloscope est accouplée en dc et les tensions ac et dc apparaissent sur l'écran,
utilisez l'accouplement ac lorsque vous souhaitez observer un signal petit ac qui repose sur un signal dc.
Pour sélectionner un accouplement ac, faites le suivant:
1.
Appuyez sur la touche MENU et la fonction menu apparaît dans la partie droite
de l'écran.
Appuyez sur la touche MENU ▲ ou MENU ▼ pour sélectionner le CH SETUP. Quatre éléments
2.
sélectionnables sont visibles dans la partie inférieure de l'écran.
Appuyez sur la touche F1 et sautez à AC. La partie inférieure gauche montre l'icône
3.
d'accouplement ac.
Maintenant, vous pouvez voir un écran similaire à l'écran montré
dans la figure 15.
5.16 Inverser la polarité de la forme d'onde montrée
Pour inverser la forme d'entrée du signal, faites le
suivant:
1.
Appuyez sur la touche MENU et la fonction menu apparaît dans la partie droite de
l'écran.
Appuyez sur la touche MENU ▲ ou MENU ▼ pour sélectionner CH SETUP. Quatre éléments
2.
sélectionnables sont montrés dans la partie inférieure de l'écran.
3.
Appuyez sur la touche F4 pour sauter à Inverted. La forme d'onde inversée du canal est montrée
sur l'écran.
Maintenant, vous pourrez voir un écran similaire à l'écran montré dans la figure 16.

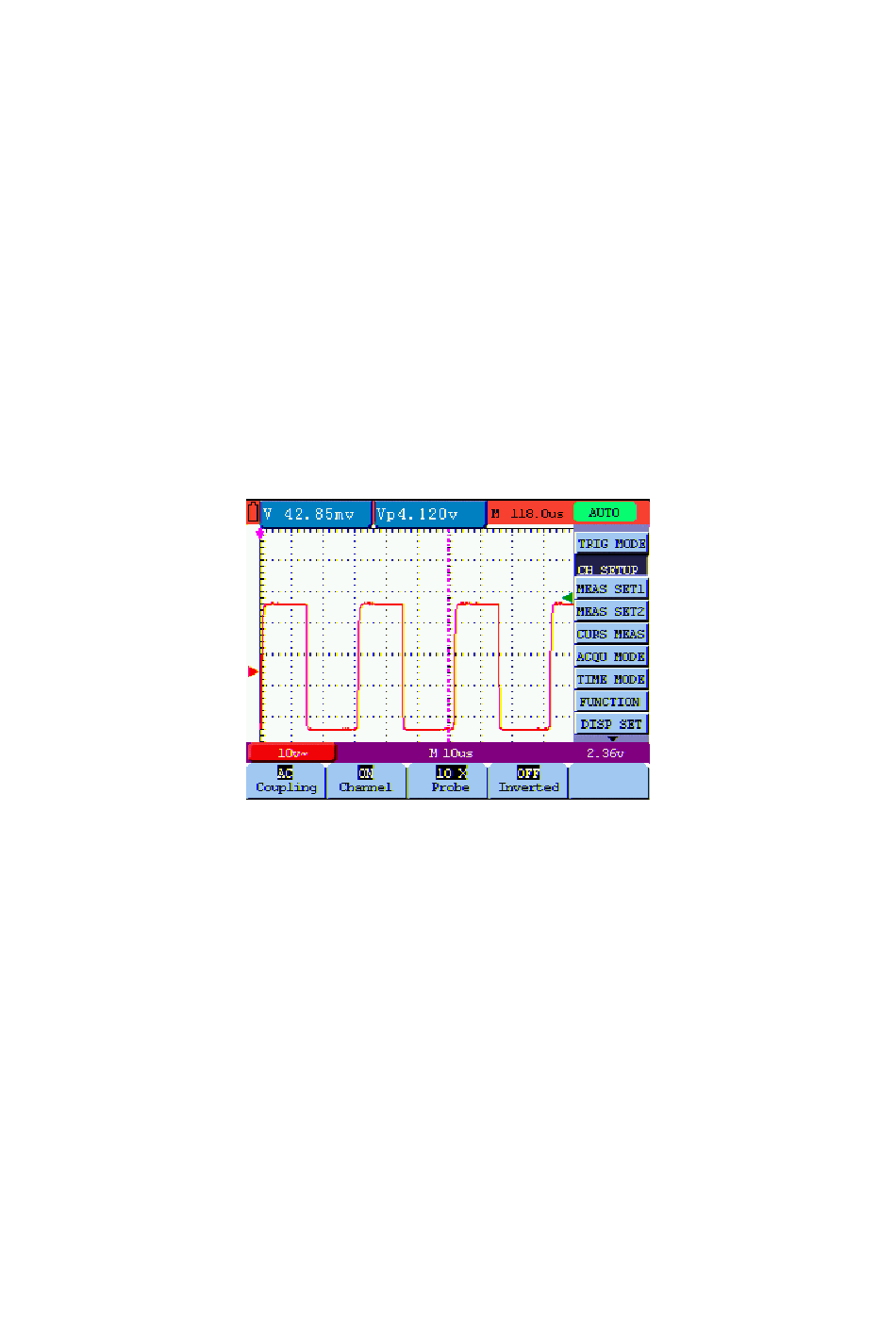

Figure 15: Accouplement AC
