Pour effectuer une mesure du courant DC qui est supérieure à 400 mA, faites
le suivant:
Appuyez sur la touche A et DCA apparaîtra dans la partie supérieure de l'écran. L'unité sur l'écran
1.
principal de lecture est mA.
Appuyez sur la touche F5 et changera à la mesure 20ª, l'unité sur l'écran principal de lecture est A.
2.
3.
Branchez le module étendu actuel dans la prise de mesure actuelle, ensuite connectez la sonde dans le
module.
4.
Connectez les câbles rouges et noirs au point de mesure et la valeur de courant DC du point de mesure
se montrera sur l'écran.
5.
Appuyez sur F4 pour revenir à la mesure 400 mA.

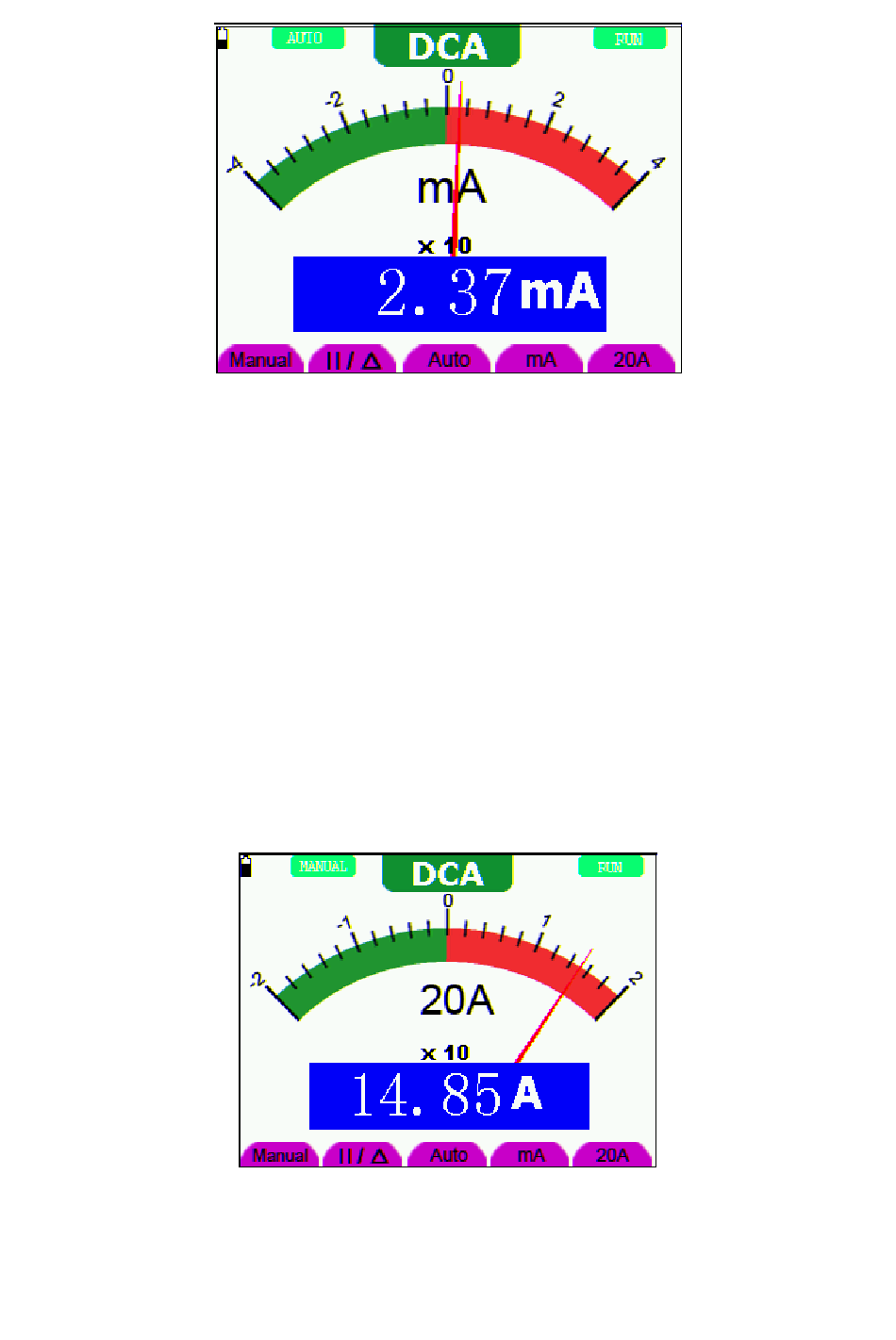

Regardez l'écran, vous pourrez voir un écran similaire à l'écran montré dans la figure 25.
Figure 24: DC Mesure de Courant pour 400 mA
Figure 25: Mesure du courant DC pour 20A
