6.4.5 Mesure de la tension DC
Pour effectuer une mesure de tension DC, faites le suivant:
Appuyez sur la touche V et DCV apparaîtra dans la partie supérieure de l'écran.
1.
Insérez le câble noir dans la prise d'entrée banane COM et le câble rouge dans la prise d'entrée
2.
banane V/Ω.
3.
Connectez les câbles noirs et rouges au point de mesure et la valeur de tension du point de mesure se
montrera sur l'écran.
Maintenant, vous pourrez voir un écran similaire à l'écran montré dans la figure 22.

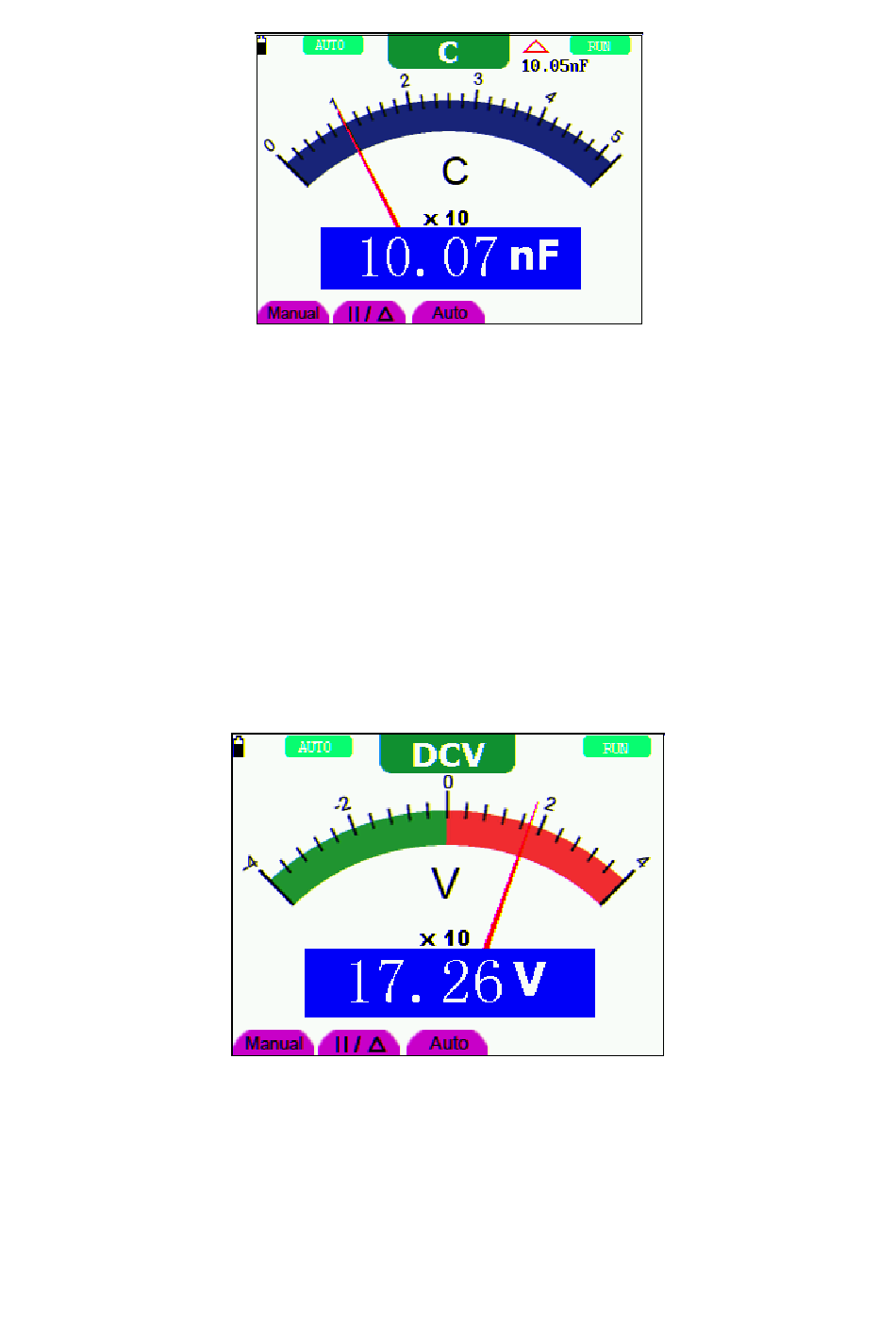

Figure 21: Mesure de capacitance
Figure 22: Mesure de tension DC
