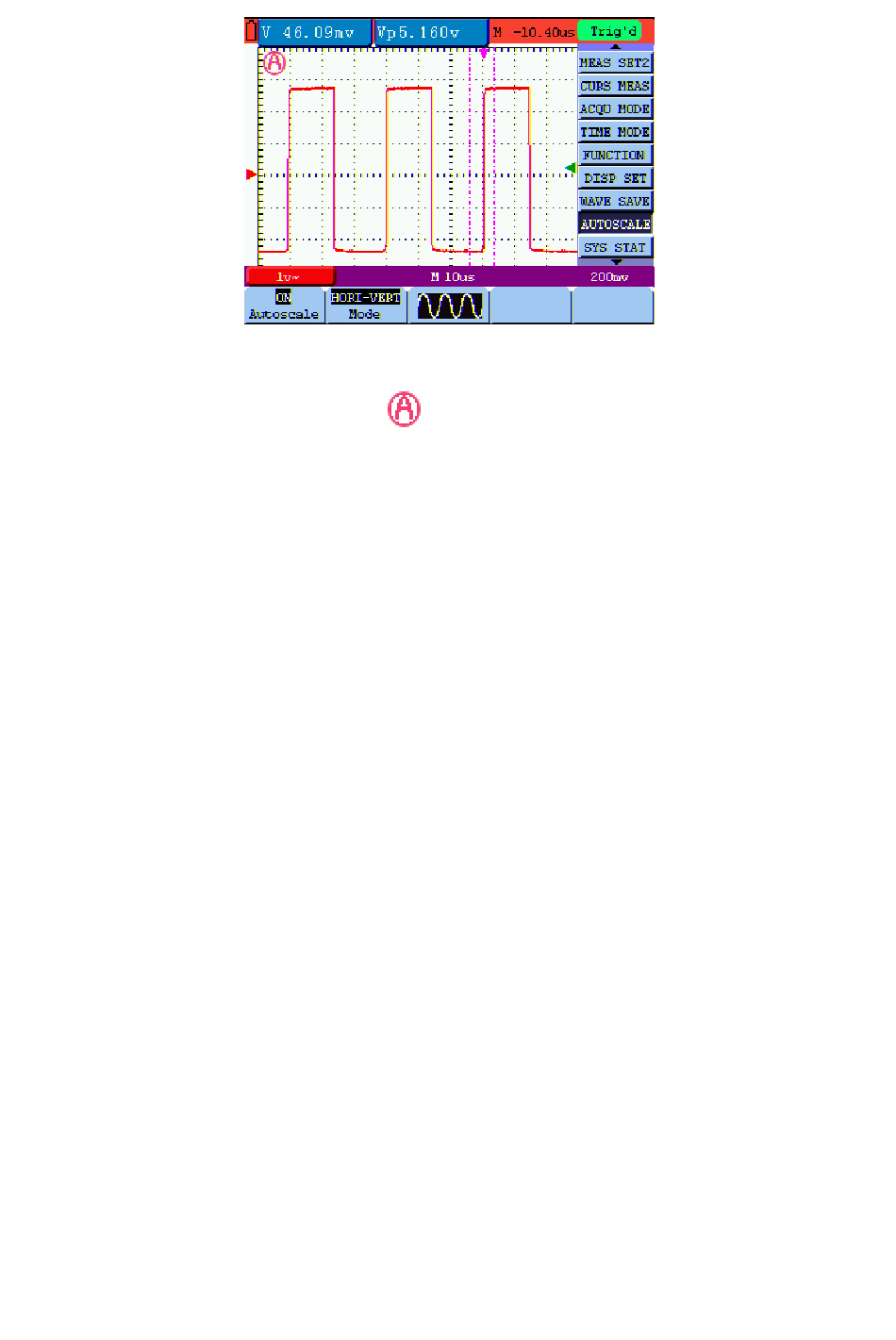

Figure 47: Auto échelle Horizontale- Verticale formes d'onde multi-période
Note:
1. Accédez à la fonction Auto échelle et une
s).
2. Dans le mode Auto échelle, l'oscilloscope peut choisir automatiquement le "mode de déclenchement"
(Flanc, Vidéo). Si maintenant, vous appuyez sur "Mode de déclenchement", l'information interdite se
montrera sur l'écran.
3. Dans le mode d'auto échelle, DSO est toujours dans l'état d'accouplement DC et AUTO déclenchement.
Dans ce cas, l'information interdite se montrera effectuant les réglages de déclenchement ou
accouplement.
4. Dans le mode d'auto échelle, si vous réglez la position verticale, division de tension, niveau de
déclenchement ou l'échelle de temps de la forme d'onde, l'oscilloscope désactivera la fonction Auto
échelle et si vous appuyez sur la touche "AUTOSET" à nouveau, l'oscilloscope accédera à l'auto
échelle.
5. Désactivez le sous-menu dans le menu Autoscale, l'auto échelle est désactivée et activer le sous-menu
vous fera accéder à la fonction.
6. Lorsqu'on utilise le déclenchement de vidéo, l'échelle de temps horizontale est 50us. Si un canal est en
train de montrer le flanc du signal, l'autre canal est en train de montrer la vidéo, l'échelle de temps se
réfère à 50us comme vidéo d'une forme standard.
7. Lorsque l'auto échelle est en train de fonctionnement, les réglages suivants doivent être effectués
obligatoirement:
(1) L'unité passera de l'état base de temps non principale à l'état base de temps principale.
(2) L'unité passera du menu détection de pic lorsque vous êtes dans l'état de mode d'échantillonnage
moyen.
7.12 Menu état du système
L'état du système s'utilise pour visualiser l'information sur le système horizontale, système verticale, système
de déclenchement et autres. Les étapes de l'opération se montrent ensuite.
i.
Appuyez sur la touche MENU et le menu fonction se montre dans la partie droite
de l'écran.
Appuyez sur la touche MENU ▲ ou MENU ▼ pour sélectionner SYS STAT. Quatre options
ii.
apparaissent dans la partie inférieure de l'écran.
Appuyez sur les touches séquentiellement F1 à F4 et la correspondante information d'état se
b)
montrera sur l'écran.
L'écran sera similaire à la montrée dans la figure 48.
clignotera dans le coin gauche (clignotement chaque 0.5
