Voir la figure 6:
Appuyez sur la touche OSC ▲ ou OSC ▼ pour régler l'échelle verticale et appuyez sur OSC ◄ou
2.
OSC ► pour régler l'échelle de temps horizontale.
Appuyez sur la touche OSC OPTION à nouveau, l'écran suivante est visible dans la partie inférieure
3.
gauche de l'écran, comme il se montre dans la figure suivante.
◄/► – Time
▲/▼– Zero
Voir la figure 8:
Appuyez sur la touche OSC ▲ ou OSC ▼ pour régler la position zéro dans la direction verticale et
6.
appuyez sur la touche OSC ◄ ou OSC
7.
Appuyez sur la touche OSC OPTION à nouveau et après ce qui apparait dans la partie inférieure
gauche se montre comme dans la figure suivante.

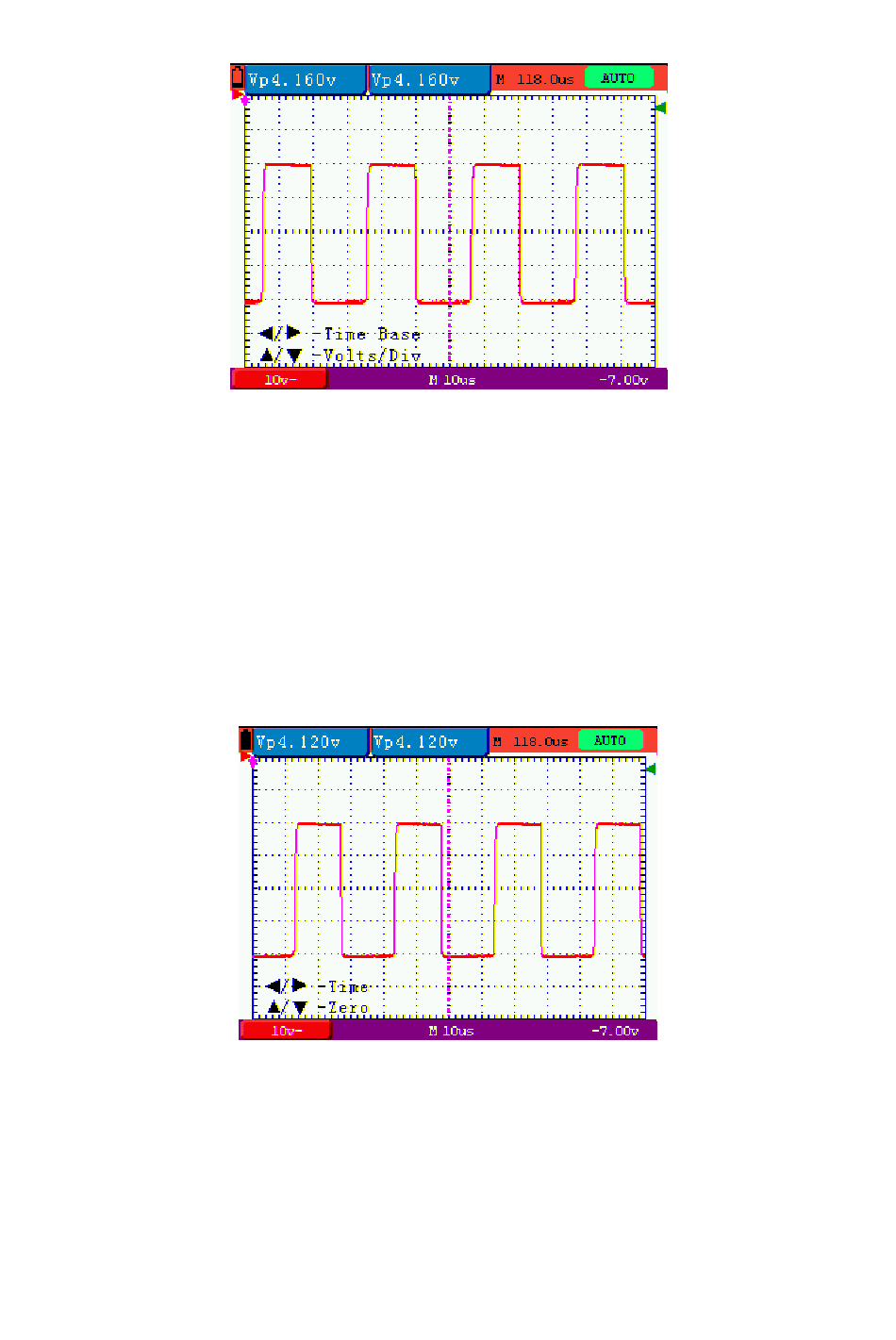

Figure 6: Unité de l'échelle de tension
Figure 7: Position du point zéro
► pour régler la position horizontale.
-62-
