Appuyez sur la touche F4 pour sauter à la mesure PK-PK. La fenêtre de mesure 2 sur l'écran montrera
5.
la valeur pic à pic.
Maintenant, vous verrez un écran similaire à l'écran de la figure 44.
Interprétation de termes
Vpp: Tension pic à pic.
Vmax: Amplitude maximum. Le pic de tension plus positif mesuré sur toute la forme d'onde.
Vmin: Amplitude minimum. Le pic de tension plus négatif mesuré sur toute la forme d'onde.
Vamp: Tension entre Vtop et Vbase d'une forme d'onde.
Vtop: Tension de la partie supérieure d'une forme d'onde plate, utile pour formes
d'onde carrée ou formes d'onde de pulsation.
Vbase: Tension d'une forme d'onde de base plate, utile pour formes d'onde carrées
ou formes d'onde de pulsation.
Overshoot: Définit comme (Vmax-Vtop)/Vamp, utile pour des formes d'onde
carrées et formes d'onde de pulsation.
Preshoot: Définit comme (Vmin-Vbase)/Vamp, utile pour des formes d'onde
carrées ou formes d'onde de pulsation.
Average: La moyenne arithmétique de toute la forme d'onde.
Vrms: La valeur quadratique moyenne de toute la forme d'onde.
Rise Time: Temps qui au bord de la première pulsation dans la forme d'onde prend pour augmenter du 10%
au 90% de son amplitude.
Fall Time: Temps qui au bord en chute dans la première pulsation dans la forme d'onde pour diminuer du
90% au 10% de son amplitude.
+Width: Le large de la première pulsation positive dans le 50% de points d'amplitude.
-Width: Le large de la première pulsation négative dans le 50% de points d'amplitude.
+Duty: +Cycle de travail, définit comme +Large/Période.
-Duty: -Cycle de travail, définit comme -Large/Période.

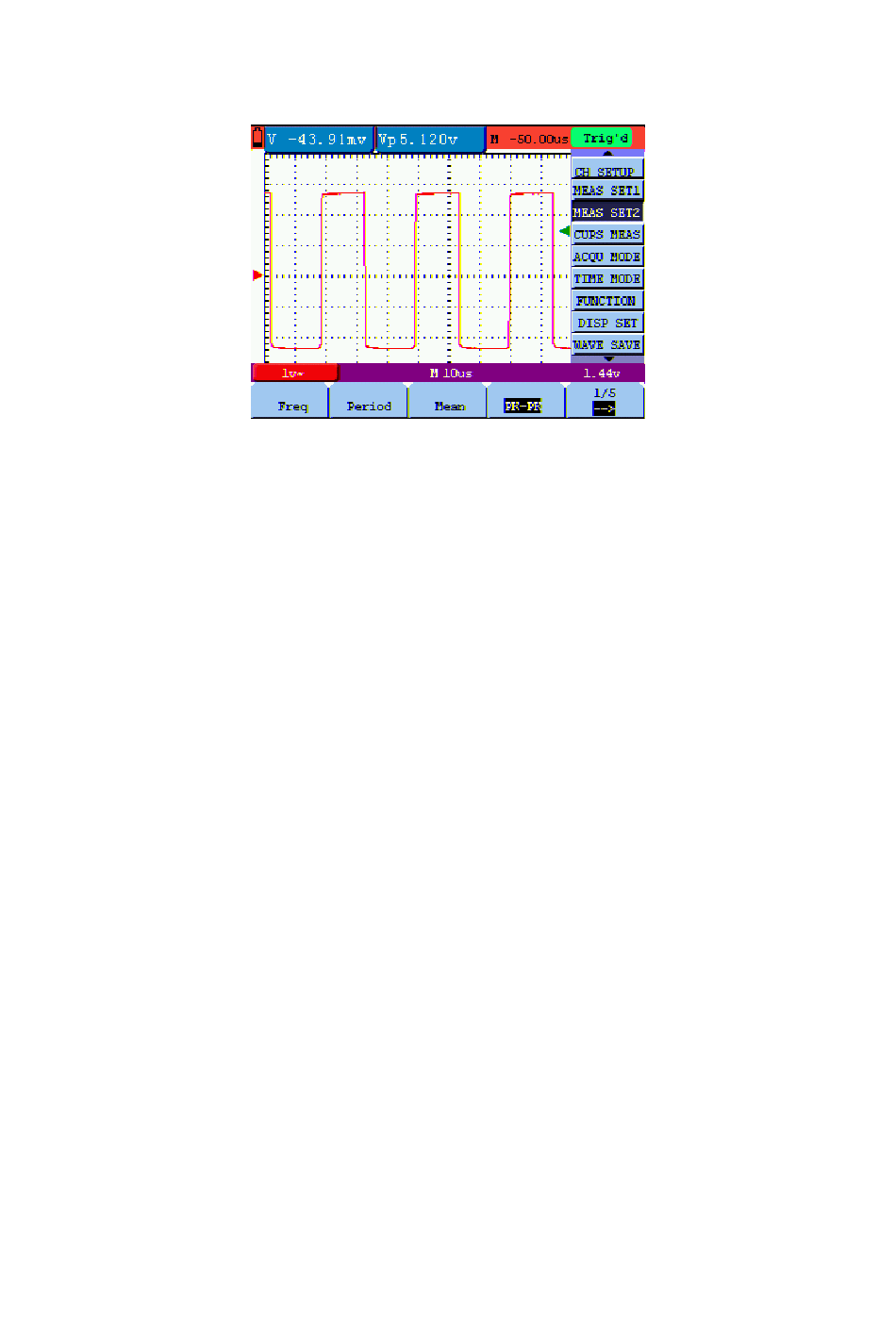

Figure 44: Mesures automatiques
