5.4 Menu de navigation
Les exemples suivants montrent comment utiliser le menu d'outils pour sélectionner une fonction,
comme il se montre dans la figure suivante.
Appuyez sur la touche MENU pour montrer le Menu Fonction à droite de l'écran et les réglages
1.
possibles correspondants dans la partie inférieure. Appuyez sur le menu MENU à nouveau pour cacher
la fonction Menu.
Appuyez sur la touche MENU ▲ ou MENU ▼ pour sélectionner des
2.
fonctions différentes des menus.
3.
Choisissez une touche de F1 à F5 et appuyez-la pour changer le
réglage de la fonction.
Voir la figure suivante 5:
5.5 Réglage manuel du système vertical, système horizontal ou Position de déclenchement
Avec l'application de la combinaison des quatre touches OSC ◄, OSC ►, OSC ▲ et OSC ▼, les utilisateurs
peuvent effectuer les réglages suivants circulairement appuyant sur OSC OPTION. Les réglages incluent:
Unités de l'échelle de tension du canal; base de temps primaire (TIME BASE), position du point zéro du
canal, position d'activation horizontale (TIME) et position du niveau d'activation (TRIG).
L'exemple suivant montre comment utiliser la touche OSC OPTION pour
effectuer un réglage.
1.
Appuyez à nouveau sur la touche OSC OPTION; on montre dans la partie inférieure gauche de
l'écran, le suivant :
◄/► – Time Base
▲/▼ – Volts/Div

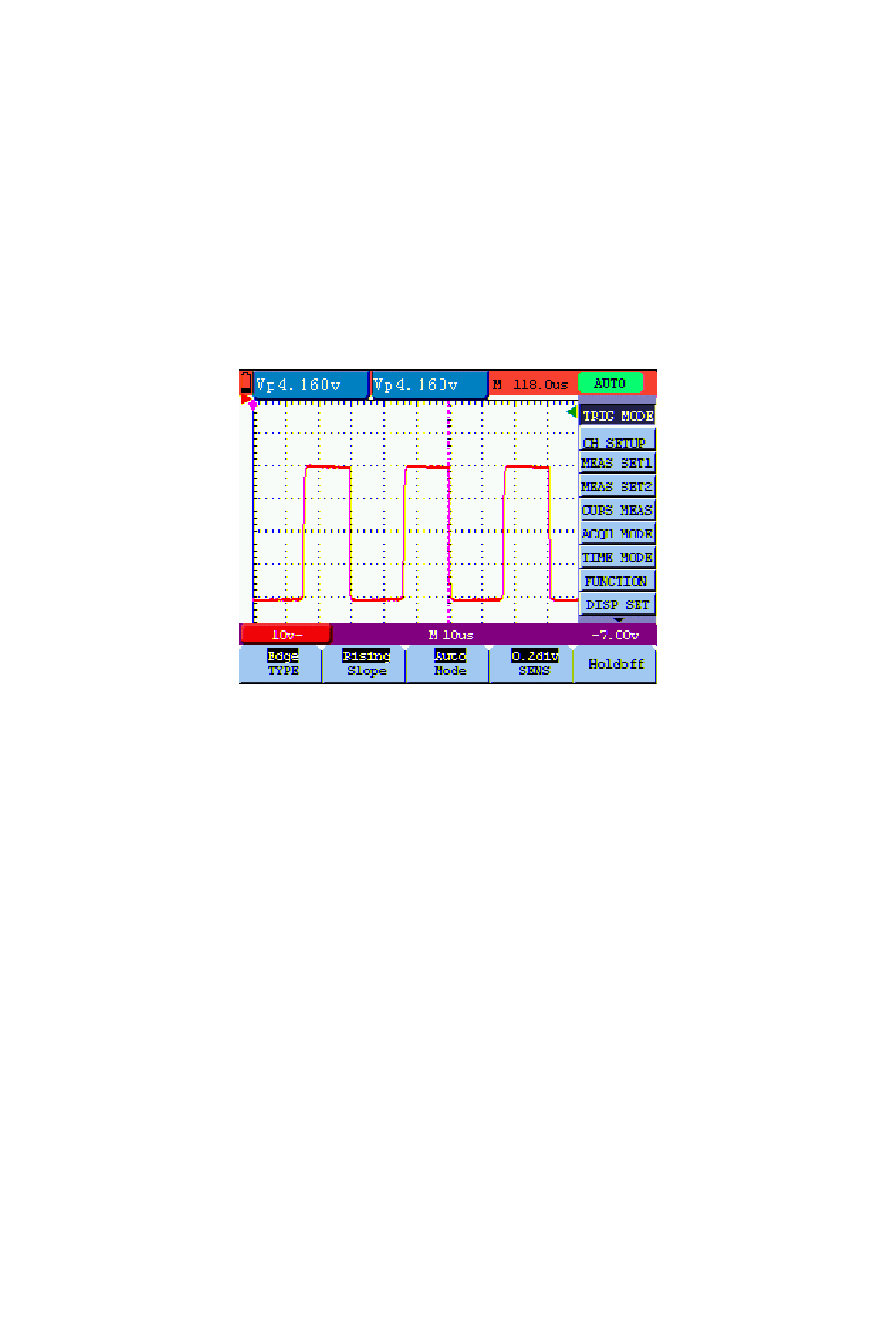

Figure 5: Les menus d'outils
-61-
