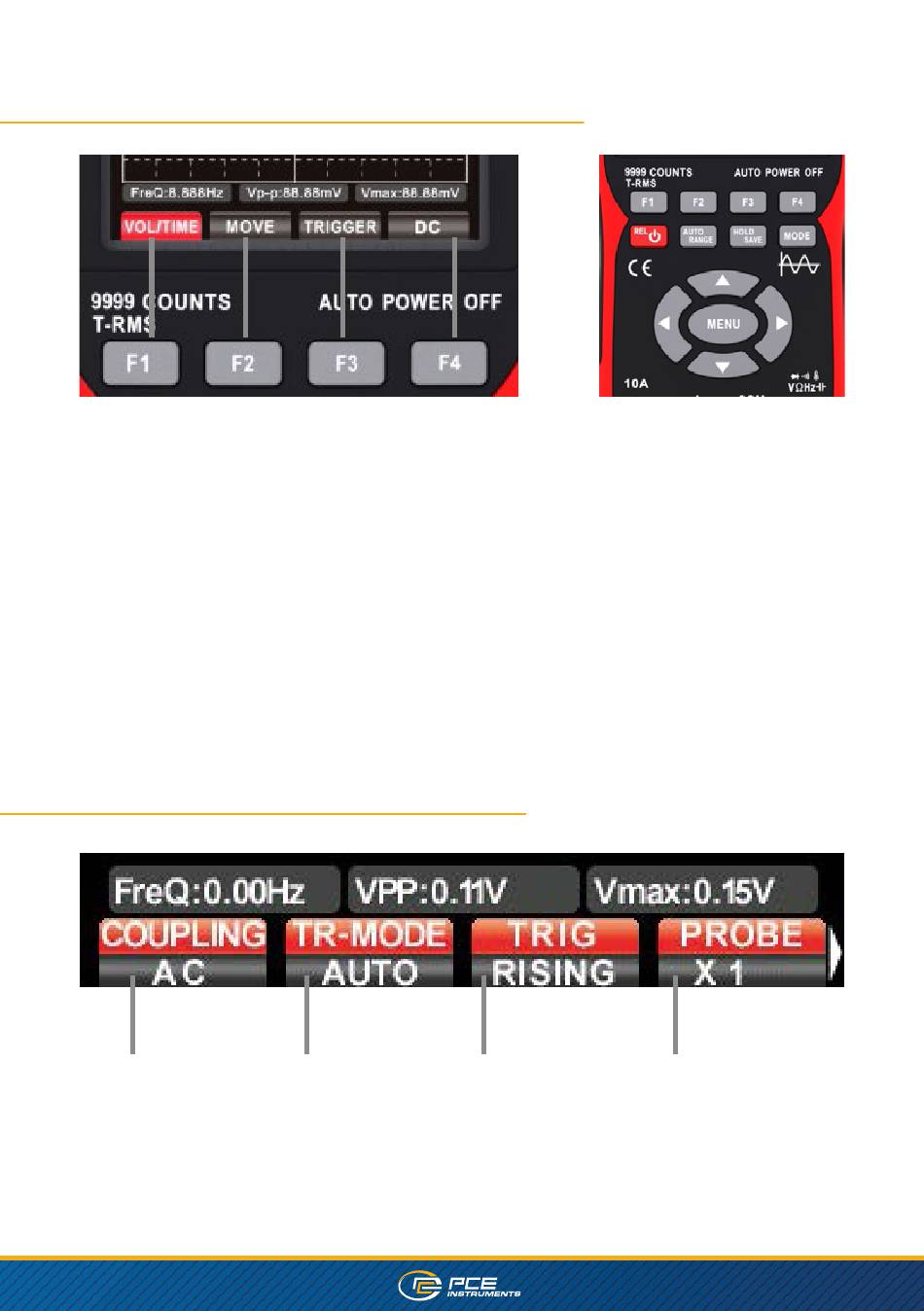

INSTRUCTIONS RELATIVES AUX TOUCHES DU PANNEAU
Touche F1-F4: correspondant au menu de fonctions affiché à l'écran, sélectionnez la fonction correspon-
dante à l'aide de la touche, comme indiqué dans la figure ci-dessus.
Bouton d'alimentation: Appuyez sur le bouton d'alimentation pendant 2 secondes pour allumer et étein-
dre l'appareil ; en mode multimètre, appuyez sur le bouton d'alimentation pour entrer dans le mode de
mesure de la valeur relative (REL).
Touche AUTO/ RANGE: appuyez brièvement sur cette touche sur l'interface de l'oscilloscope pour obtenir
automatiquement la forme d'onde de mesure ; appuyez brièvement sur cette touche sur l'interface du
multimètre pour passer à la gamme manuelle.
Touche HOLD/SAVE: Appui court sur l'interface de l'oscilloscope pour la fonction STOP/RUN, appui long
pour sauvegarder les données de la forme d'onde mesurée ; appui court sur l'interface du multimètre pour
la fonction de maintien des données/annulation du maintien.
Touche MODE: Cette touche permet de passer du mode oscilloscope au mode multimètre.
Touches de direction: Les touches de direction vers le haut, vers le bas, vers la gauche et vers la droite
sont utilisées pour ajuster progressivement les paramètres de réglage, déplacer la position du curseur et
sélectionner le menu.
Touche MENU: Appuyez sur MENU, le menu d'expansion des fonctions du système s'affiche à l'écran, avec
un total de 3 pages, comme suit:
DESCRIPTION DE L'INTERFACE DU MENU ÉTENDU
COUPLE:
TRIGGER-MODE:
DC
AC
AUTO
S'ÉLÈVENT
NORMAL
SINGLE
TRIG:
CHUTE
PROBE:
X1
X10
