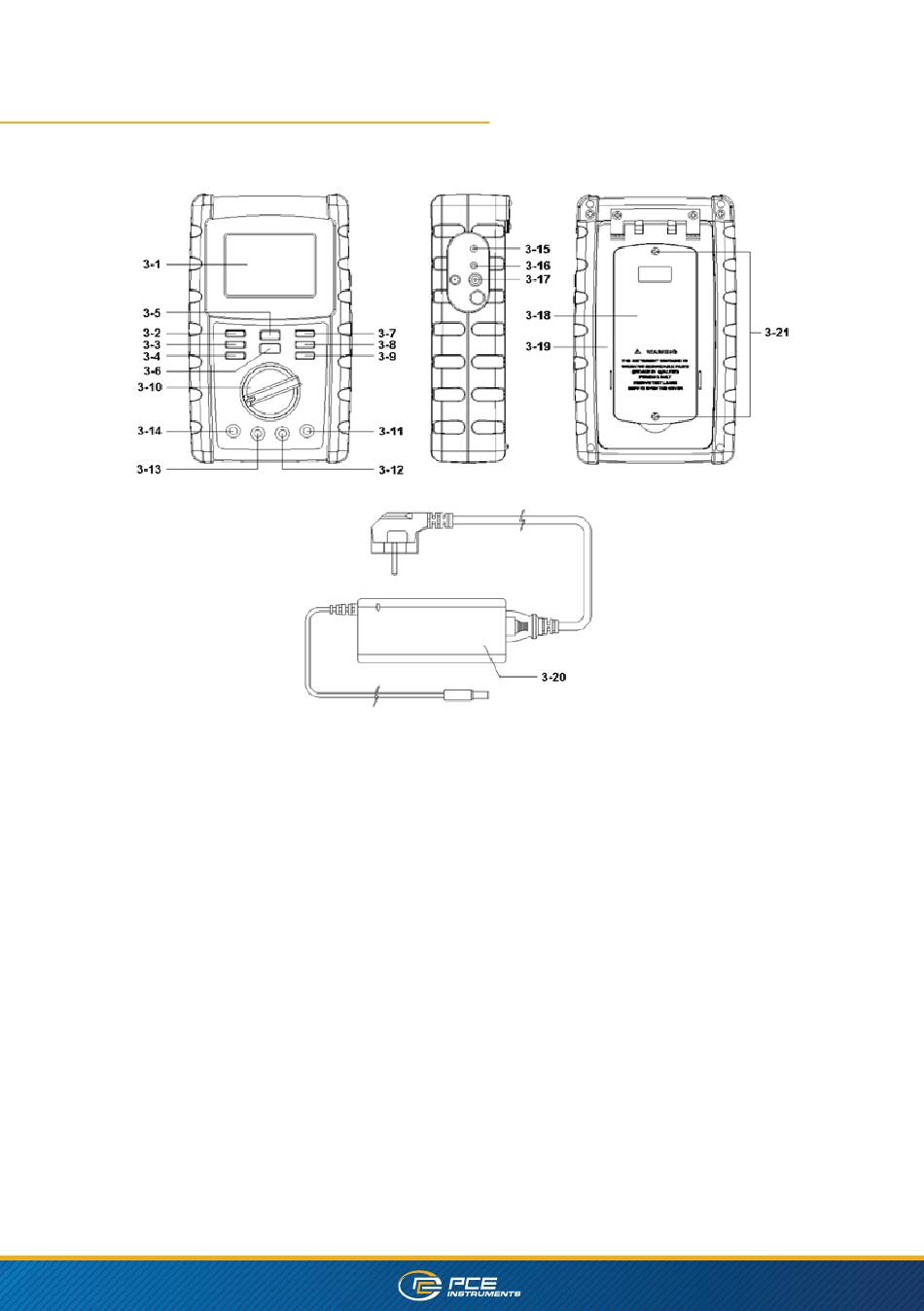

DESCRIPTION DU PANNEAU AVANT/ARRIÈRE
3-1 Affichage
3-2 Touche pour le rétroéclairage
3-3 Touche de remise à zéro
3-4 Touche SET / TEST
3-5 Touche HOLD
3-6 Touche START / STOP
3-7 Touche L / ↑
3-8 Touche Bip / ←
3-9 Touche COMP / ↓
3-10 Commutateur rotatif pour la mise en marche/
arrêt et la sélection de la plage
4
Fig. 1
3-11 Connexion d'alimentation « + »
3-12 Connexion de mesure « + »
3-13 Connexion de mesure « - »
3-14 Connexion d'alimentation « - »
3-15 Prise RS232
3-17 Prise d'alimentation 9 V CC
3-18 Couvercle du compartiment à piles /
compartiment à piles
3-19 Support
3-20 Bloc d'alimentation AC/DC 9 V
3-21 Vis du compartiment à piles
