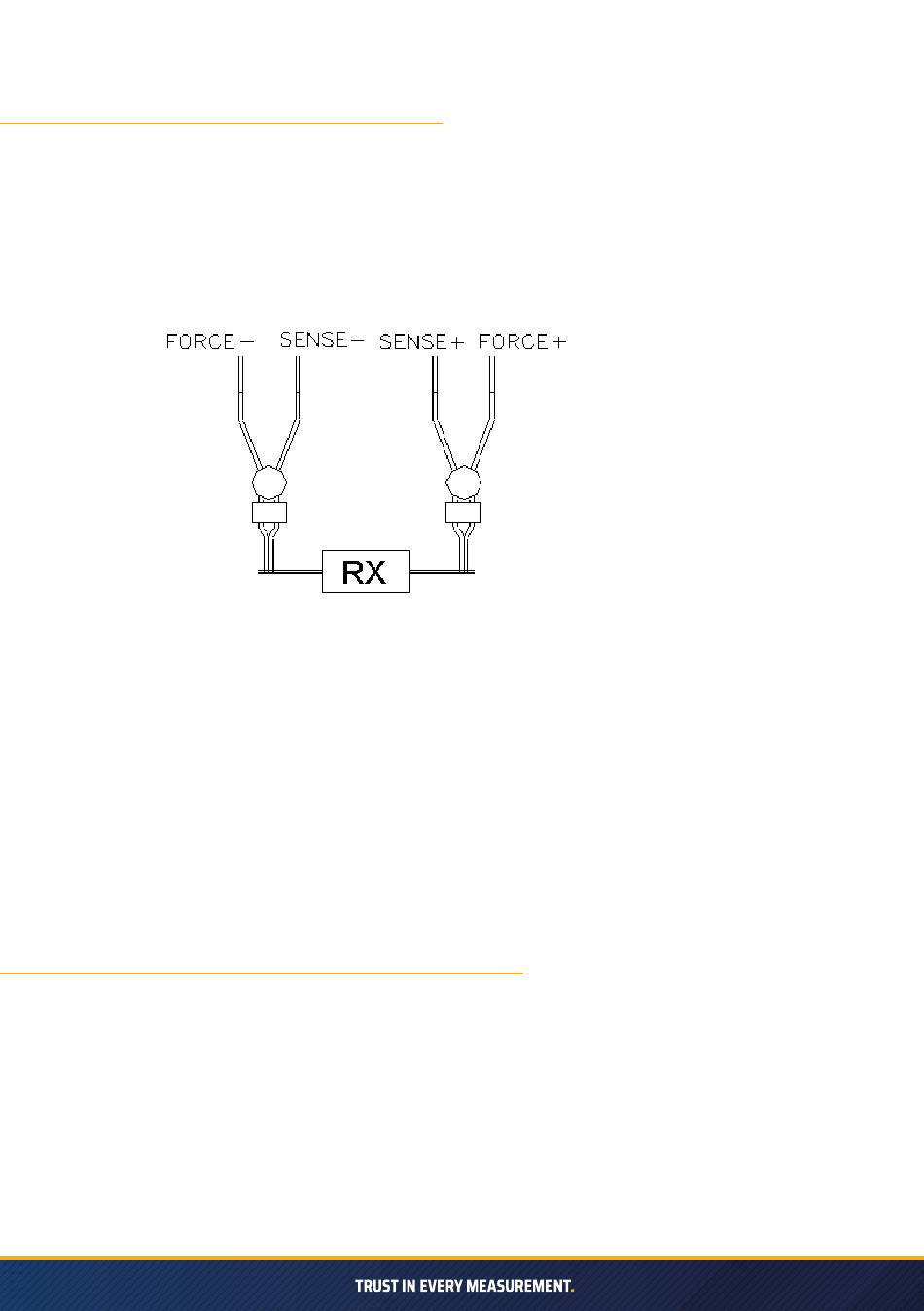

PRINCIPE DE MESURE DE BASE À 4 FILS
Le MICRO-ORHM DIGITAL est un appareil de mesure précis avec une grande plage de mesure, une petite
mesure de résistance et une haute résolution. Pour les erreurs de mesure, notamment l'influence de
„LEAD STRAY RESISTANCE" ou „TEST WIRE'S RESISTANCE", l'instrument de mesure a été conçu selon le
„PRINCIPE DE MESURE À 4 FILS" suivant afin de garantir une précision élevée.
»
Voir „Spécifications électriques"Chaque zone a un courant de test prédéfini (de 6000 Ω à 60000 ).
»
La résistance inconnue Rx est traversée par un courant fixe.
»
Vous pouvez mesurer une tension Vx= Is x Rx aux bornes „Sense +" et „Sense -".
»
L'instrument de mesure peut utiliser la formule suivante pour calculer la valeur de résistance inconnue
(Rx) sur la base de la valeur Vx:
»
La valeur de résistance mesurée entre „Sense +" et „Sense -" n'est pas influencée par une résistance de
fuite du fil d'essai.
ATTENTION & PRÉPARATIONS POUR LA MESURE
»
Avant d'utiliser l'appareil de mesure dans la plage de 60000 uΩ, veuillez vous assurer que l'alimentation
électrique est assurée par un adaptateur secteur DC-9V.
»
Il est interdit d'introduire une tension sur les bornes d'entrée à 4 fils (Force +, Sense +, Sense -, Force -)
afin d'd'endommager les circuits internes.
Rx = Vx / Is
Fig. 2
5
