Par exemple:
a.
La valeur lue est de 179,50. Le symbole „GOOD" doit s'afficher sur l'écran et le buzzer doit retentir (si
la fonction buzzer a été activée dans l'état, le buzzer peut retentir pour aider à l'évaluation du Q.C.). La
valeur de la résistance à l'intérieur de la plage de précision permet de déterminer le C.Q.
»
Appuyer une fois sur le bouton „BEEP /←" pour le buzzer, appuyer sur à nouveau pour désactiver la
fonction „BEEP".
b.
La valeur affichée était 180,10 ou 178,60. Le symbole „FAIL" doit s'afficher sur l'écran. La valeur de la
résistance est en dehors de la plage de précision.
8. CALCUL DE LA LONGUEUR DU CÂBLE/FIL
Calculez la longueur du câble avant de le mesurer. Vous devez mesurer une unité de longueur (mètres ou
pieds).
1.
Prenez d'abord un échantillon d'un long câble ou fil. Ensuite, mesurez 1 m ou 1 pied de longueur -
unité.
2.
Mesurez le câble inconnu. Attendez un moment jusqu'à ce que la valeur mesurée soit stable. Arrêtez
le processus de mesure et la zone.
3.
Appuyez sur le bouton „HOLD" pour annuler l'état HOLD.
4.
Appuyez sur le bouton „SET / TEST" pendant plus de trois secondes pour accéder au mode de prélè-
vement.
5.
Appuyer ensuite sur le bouton „L /↑" ou „COMP /↓" pour sélectionner l'unité (mètres ou pieds).
6.
Appuyez sur le bouton „START / STOP" pour balayer la valeur de l'unité.
7.
Appuyez sur le bouton „SET / TEST" pour enregistrer la valeur et afficher la longueur du câble. Le
câble inconnu est maintenant mesuré.
8.
Appuyez une fois sur le bouton „SET / TEST" pendant plus de 3 secondes. L'appareil au mode de
mesure.
RS232 PORT SÉRIE PC
L'appareil dispose d'une interface sérielle RS232 pour PC via un connecteur de 3,5 mm. La
sortie des données se fait sous la forme d'un flux de données à 16 caractères, qui peut être utilisé pour
l'application spécifique de l'utilisateur.

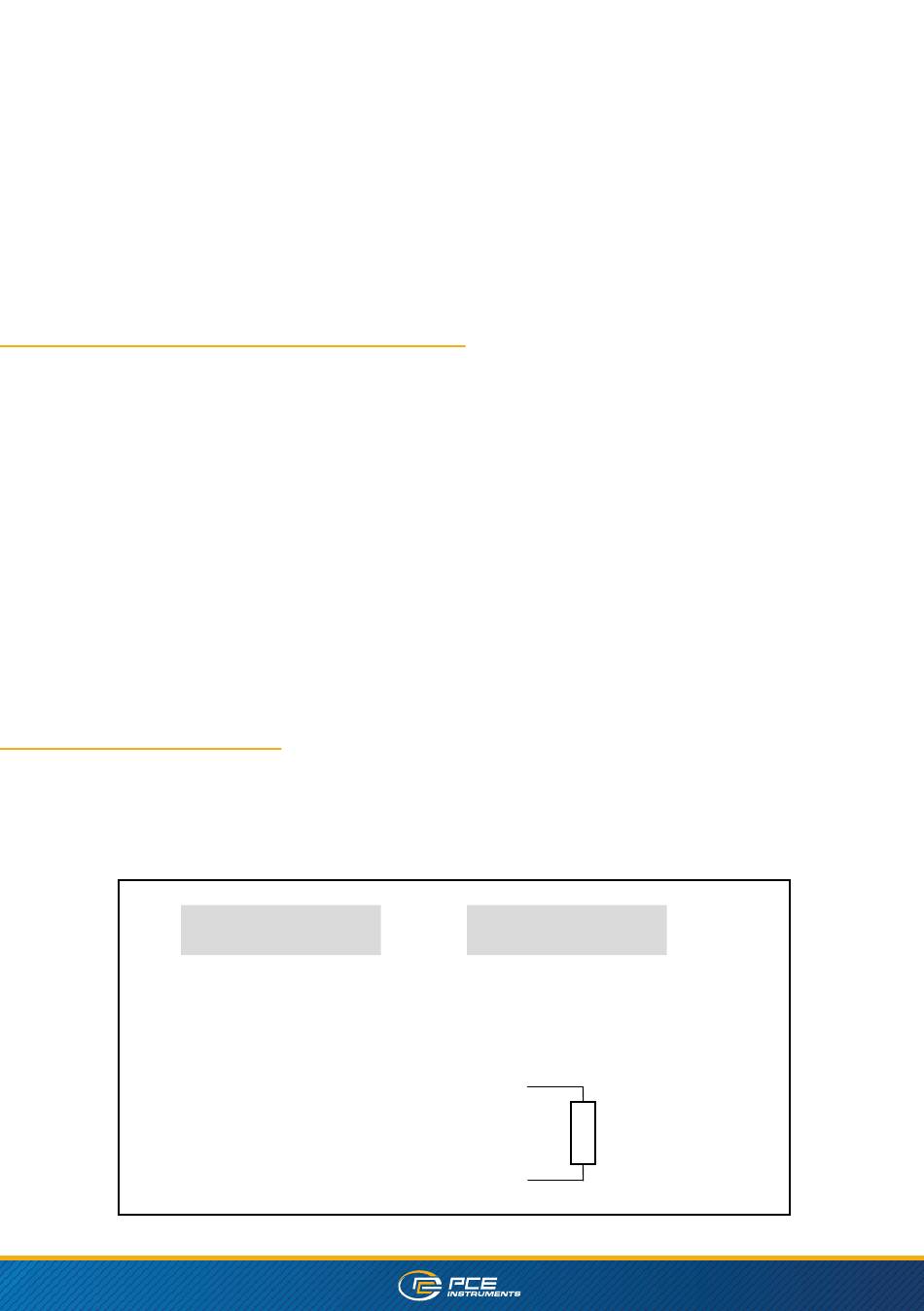

Pour connecter l'appareil à l'interface sérielle du PC, il faut un câble RS232 avec la connexion suivante.
Compteur
Goupille centrale....................................Goupille 4
(prise jack 3,5 mm)
Masse / blindage...................................Goupille 2
8
PC
(connecteur 9W „D")
2,2 K
Résistance
Goupille 5
