6.8 EXEMPLE 8: Utiliser le déclenchement de pente pour
capturer un signal de pente concret
Souvent, nous ne sommes pas seulement intéressés par le flanc de mais aussi nous voulons
connaître les remontées et les descentes de signal. Pour mieux observer ce type de signaux vous
avez le déclenchement de pente. Suivez les indications suivantes.
Appuyez sur la touche TRIG MENU pour voir le menu d'activation (Trigger menu).
1.
Appuyez sur F1 pour sélectionner Pente pour l'option Type.
2.
3. Appuyez sur la touche Source pur sélectionner CH1; Appuyez sur la touche Pente pour
sélectionner Remontée; Appuyez sur la touche Mode pour sélectionner Auto; Appuyez sur la
touche Accouplement (Coupling) pour sélectionner DC.
Cliquez sur la touche 'Page suivante' et sélectionnez Vertical. Tournez le bouton V0 pour
4.
régler V1 et V2 pour les emplacements adéquats. Sélectionnez la touche Quand (When) et
réglez-la à '='.
Sélectionnez 'Temps' et tournez le V0 pour régler le temps jusqu'à ce que vous obteniez une
5.

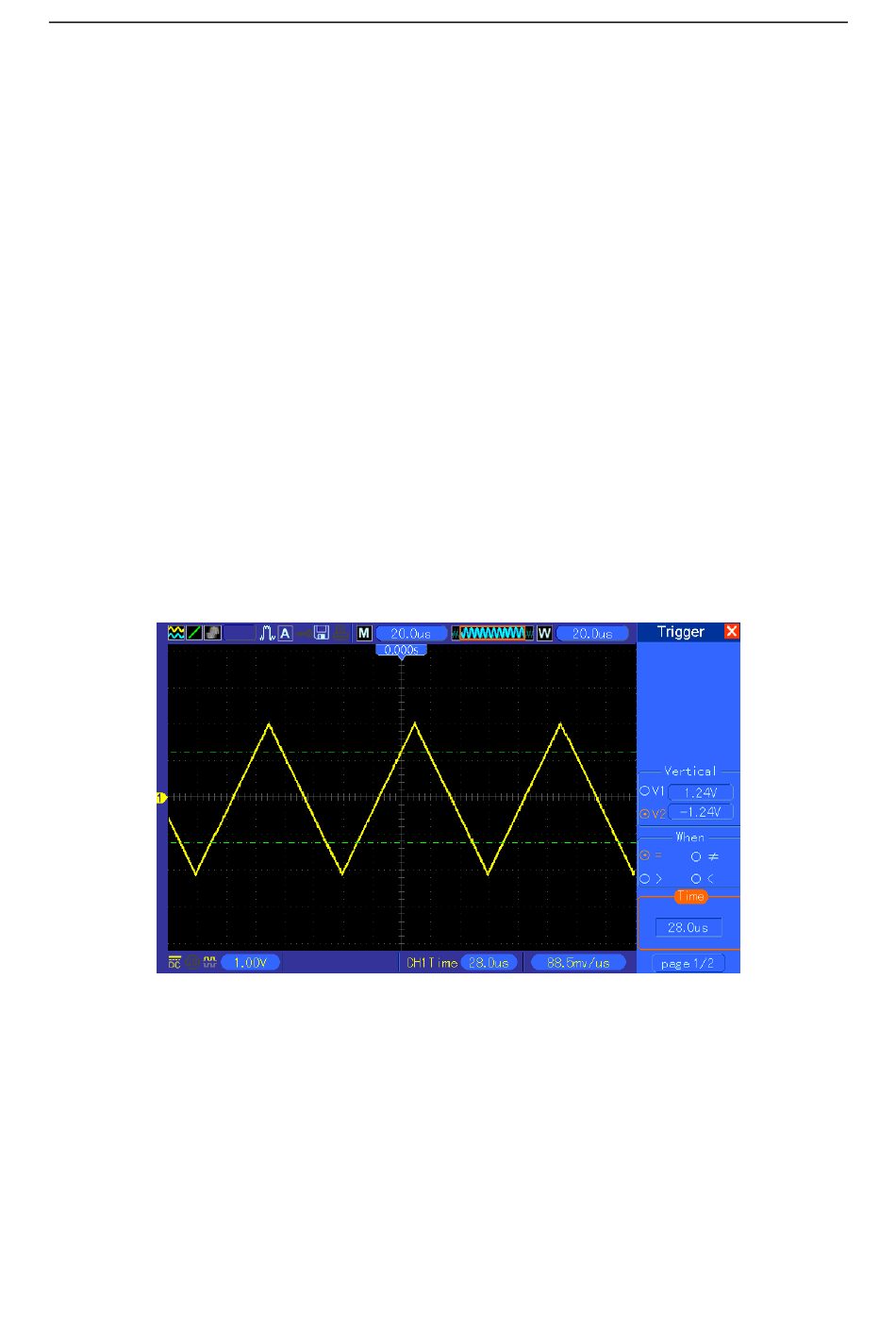

visualisation des formes d'onde. Voir l'image suivante.
6.9 EXEMPLE 9: Utiliser la durée extra de déclenchement
pour mesurer les signaux d'impulsion longue
Il n'est pas nécessaire d'observer certaines parties du signal d'impulsion long en utilisant le
déclencheur de flanc ou la largeur d'impulsion. Dans ce cas, vous pouvez utiliser la durée extra de
déclenchement en suivant les indications suivantes.
Appuyez sur la touche TRIG MENU pour voir le menu d'activation (Trigger menu).
1.
