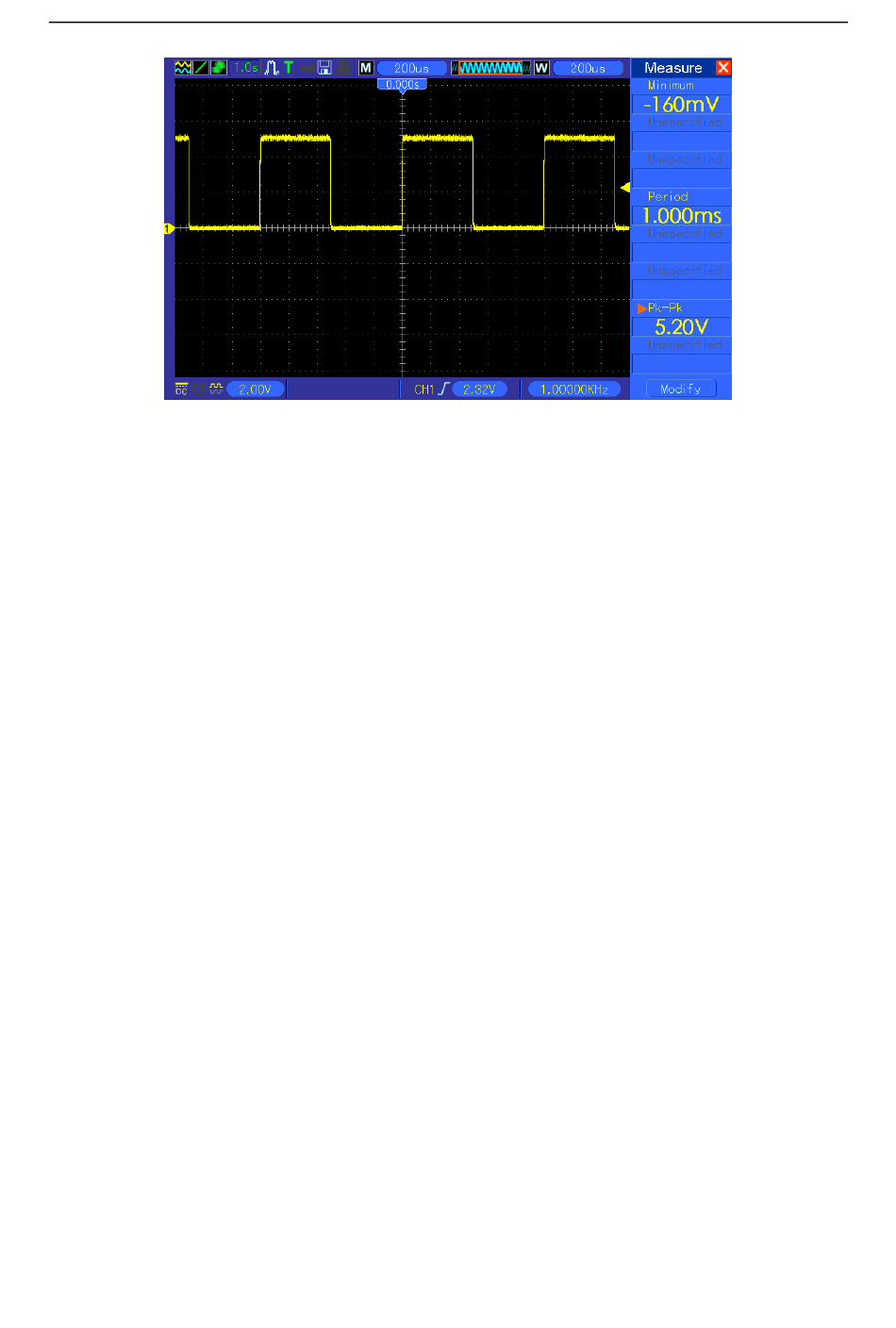

6.2 EXEMPLE 2: effectuer des mesures de curseur
Il est possible d'utiliser le curseur pour mesurer rapidement la durée et l'amplitude de la forme
d'onde.
Mesurer la durée de l'anneau (convertible à Fréquence) et l'amplitude dans le flanc de
remontée de l'impulsion
Pour mesurer la durée de l'anneau dans le flanc de remontée de l'impulsion, suivez les étapes
suivantes.
1. Appuyez sur la touche CURSOR pour visualiser le menu Curseur.
Appuyez sur la touche F1 de type d'option et sélectionnez Temps.
2.
3. Appuyez sur la touche F2 ou F3 option Source et sélectionnez CH1.
4. Appuyez sur F4 pour sélectionner un curseur. Si vous sélectionnez S, tournez V0 pour bouger
le Curseur S sur l'écran; si vous sélectionnez E, tournez V0 pour déplacer le curseur E; si
vous sélectionnez les deux, tournez V0 pour les bouger en même temps.
Mettez le curseur S dans la première pointe de l'anneau.
5.
Mettez le curseur E dans la seconde pointe de l'anneau.
6.
7. Dans les visualisations Delta le temps mesuré et dans le curseur S une visualisation du
Curseur E montre les positions de ces deux curseurs.
8. Appuyez sur la touche option Type et sélectionnez la Tension.
Mettez le curseur S dans la pointe la plus élevée de l'anneau.
9.
10. Mettez le curseur E dans la pointe la plus basse de l'anneau. L'amplitude de l'anneau sera
montrée en Delta.
Voir les images suivantes pour une meilleure compréhension.
