Manuels Connexes pour PCE Instruments PCE-EMF 40
Sommaire des Matières pour PCE Instruments PCE-EMF 40

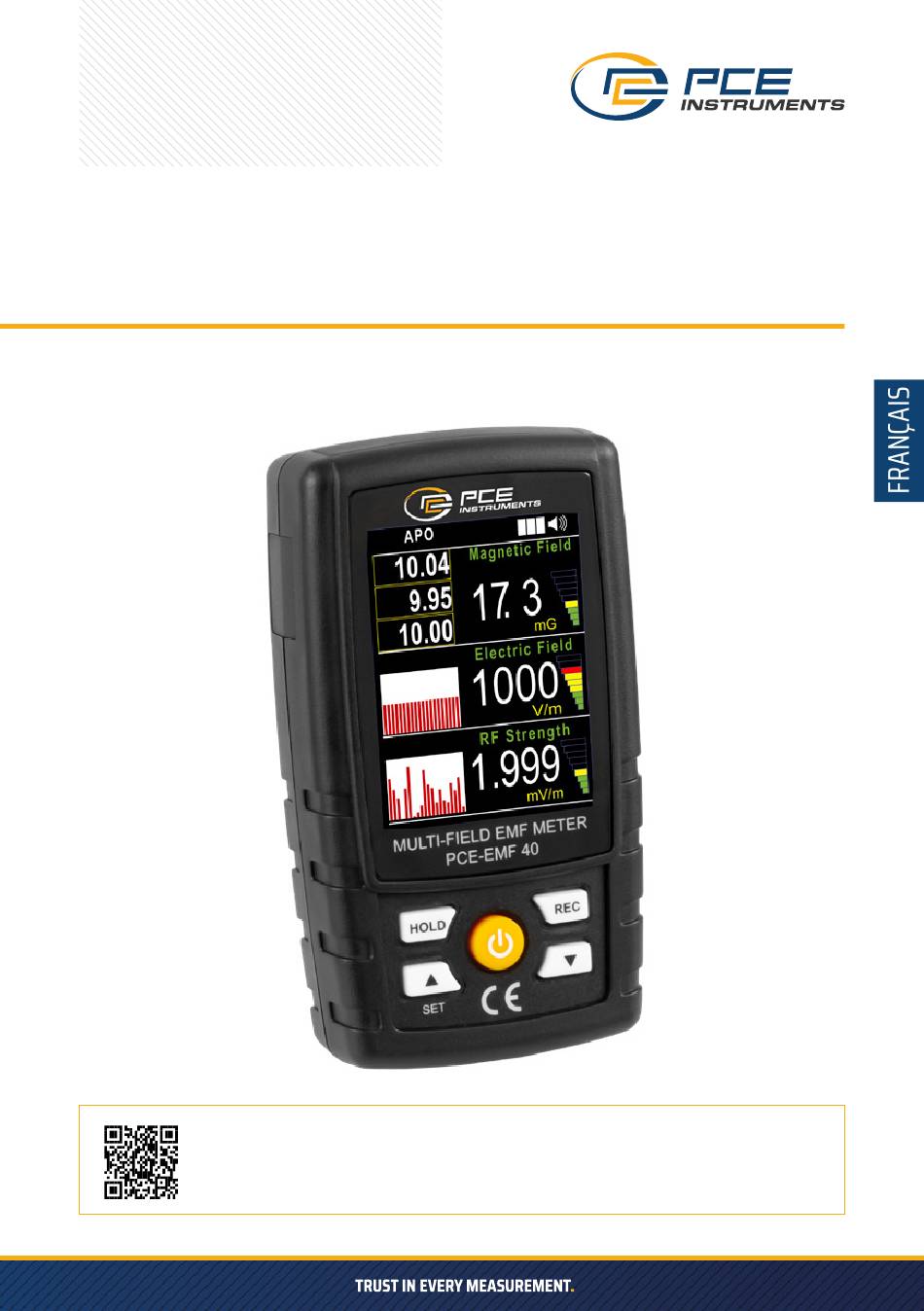

- Page 1 MODE D’EMPLOI GAUSSMÈTRE PCE-EMF 40 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Page 2 1. CARACTÉRISTIQUES » Application RF : Pour la mesure de l‘intensité des champs électromagnétiques, y compris le rayonnement des stations de base de téléphonie mobile, la mesure de la puissance RF des émetteurs, la détection/l‘installation de réseaux locaux sans fil (Wi-Fi), les applications de communication sans fil (CW, TDMA, GSM, DECT) et les fuites de micro-ondes.
- Page 3 2. SPÉCIFICATIONS 2-1 Spécifications générales Display Taille de l‘écran LCD : 2,4 TFT LCD Mesure EMF ( Appareil de contrôle des champs électroma- gnétiques ) Largeur de la bande RF:50...3.5 MHz, LF: 50/60 Hz Nombre d‘axes Axe unique Fonctionnement Max. 80% RH Humidité...
- Page 4 2-2 Caractéristiques électriques (23±5 °C , 25%...75 % RH) RF EMF tester METER Unité Plage Résolution Erreur absolue mV/m,V/m 30.0 mV/m...11.00 V/m 0.01 , 0.1 1.0 dB at 1 V/m & 900 MHz µW/cm2 0.02...32.09 µW/cm2 0.01 , 0.1 µW/m2,mW/m2 2.3 µW/m2...320.9 mW/m2 0.01 , 1 mA/m...
- Page 5 3. DESCRIPTION DE LA FACE AVANT Figure 1 3-1 Écran d‘affichage 3-2 Bouton de mise en marche 3-3 Bouton Hold 3-4 Bouton REC (Enter) 3-5 Touche ( touche SET) 3-6 Bouton 3-7 Écrou de fixation du trépied 3-8 Vis du couvercle de la batterie ( bouton Logger) 3-9 Compartiment/couvercle de la batterie 3-10 Poignet 3-11 Détecteur de champs électriques 3-12 Détecteur RF...
- Page 6 4. MÉTHODE DE MESURE 4-1 MESURE 1) Allumez l‘appareil en appuyant sur le « bouton d‘alimentation » ( 3-2, fig. 1 ) pendant > 1,5 seconde. et le maintenir enfoncé. » Si vous appuyez sur le « bouton d‘alimentation » ( 3-2, fig. 1 ) de manière continue et pendant > 1,5 seconde, l‘appareil de mesure s‘éteint.
- Page 7 Remarque : » Si l‘instrument de mesure est déplacé rapidement, il se peut que les valeurs d‘intensité de champ affichées ne correspondent pas aux conditions réelles du champ. Note sur la mesure : » Tenez l‘appareil de mesure à bout de bras. »...
- Page 8 4-2 Maintenir les données Pendant la mesure, appuyez une fois sur le « bouton Hold » (3-3, fig. 1) pour maintenir la valeur mesurée et l‘indicateur « icône HOLD » s‘allume. Appuyez une nouvelle fois sur le « bouton Hold » pour annuler la fonction de maintien des données (3-3, fig.
- Page 9 5-1 Gestion de l‘arrêt automatique Si le texte « AUTO POWER OFF » est surligné (couleur blanche) 1) Appuyez sur « Enter (touche REC) » dans la fonction de réglage, puis utilisez la « touche ». ( 3-5, Fig. 1 ) ou le « bouton » ( 3-6, Fig. 1 ) pour régler la valeur supérieure sur « Oui » ou « Non ». Oui - La gestion de la mise hors tension automatique est activée.
- Page 10 5-4 Régler EMF UNIT Si le texte « EMF UNIT » est mis en évidence (couleur blanche) Appuyer sur « Enter(touche REC) » dans la fonction de réglage et utiliser ensuite la Sélectionnez l‘unité EMF ‚ mW/m² - µw/m² ‚ ou ‚ µw/ m² ‚ ou ‚ V/m - mV/m ‚ ou ‚ mA/m ‚ à l‘aide de la «...
- Page 11 élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL RII AEE – Nº 001932 Numéro REI-RPA : 855 –...
