INDRODUCTION DE LA FONCTION D'OSCILLOSCOPE
Vérification de la sonde
»
Sécurité
Lors de l'utilisation de la sonde, afin d'éviter tout choc électrique, gardez vos doigts derrière l'anneau de sé-
curité situé sur le corps de la sonde et ne touchez pas la partie métallique située sur le dessus de la sonde
lorsque celle-ci est connectée à une alimentation haute tension ; la tension mesurée ne doit pas dépasser
les spécifications de la sonde (cet instrument est fourni avec la sonde et les spécifications de la sonde).
»
Décalage manuel de la sonde
Lorsque vous connectez la sonde à l'oscilloscope pour la tester pour la première fois, il est recommandé de
vérifier la compensation comme suit. Les sondes non compensées ou compensées par un décalage peu-
vent entraîner des erreurs de mesure. Pour régler la compensation de la sonde, veuillez suivre les étapes
ci-dessous :
1. Après la mise sous tension, connectez la sonde à la borne d'entrée du signal, entrez un signal carré
de 4V/1KHz.
2. Après la connexion, appuyez sur la touche AUTO du panneau pour vérifier l'état de l'affichage de la
forme d'onde.
3. S'il est nécessaire de coopérer avec l'ajustement, vous pouvez ajuster la capacité de la sonde pour mo-
difier l'état de compensation ; l'outil d'ajustement est la tige d'ajustement accessoire fournie avec la sonde
ou une tige d'ajustement appropriée à poignée non métallique. La méthode de réglage est illustrée dans la
figure ci-dessous

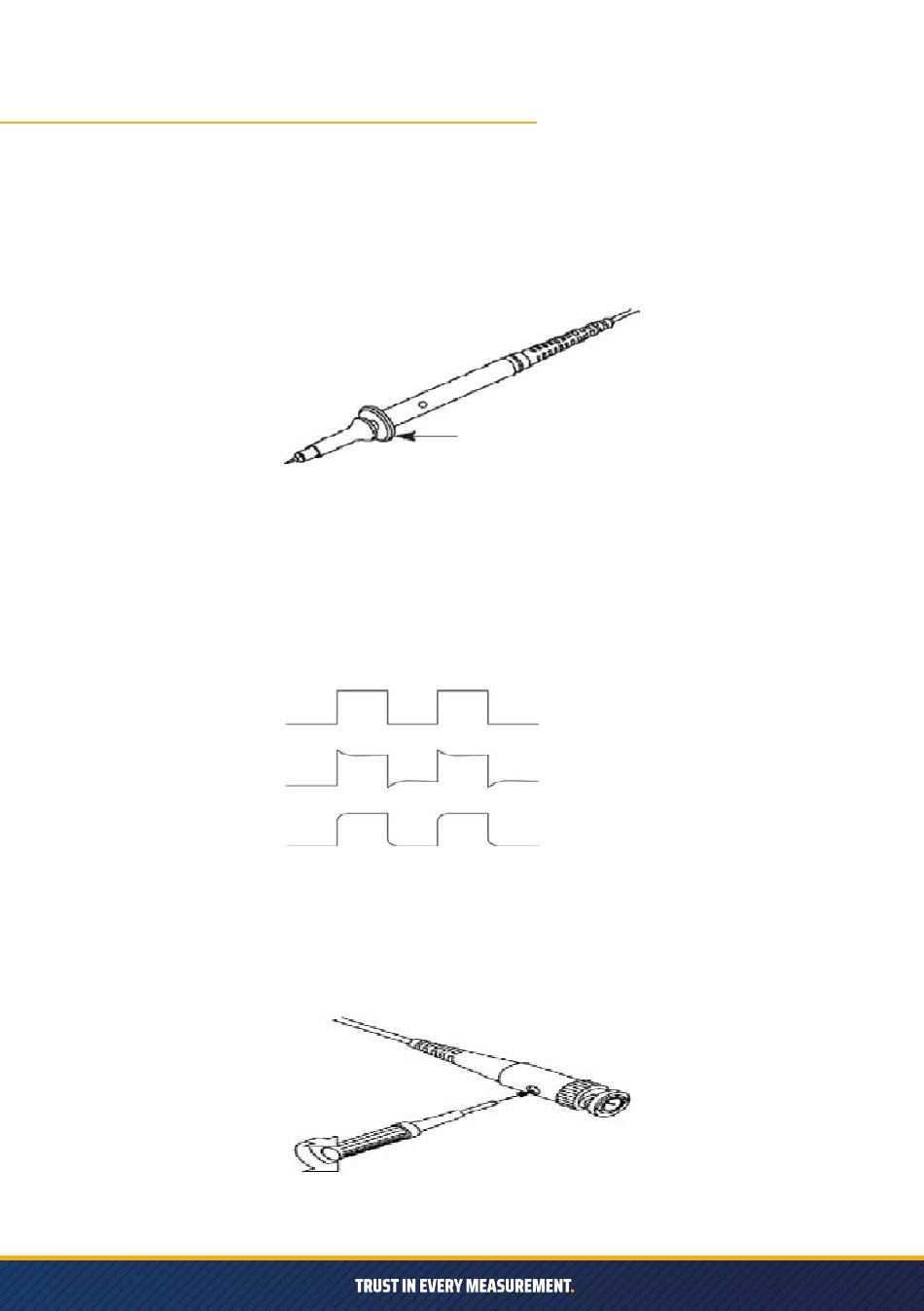

anneau de sécurité
compensation normale
surcompenser
sous-compensation
