MODE OSCILLOSCOPE INSTRUCTION DE L'INTERFACE PRINCIPALE

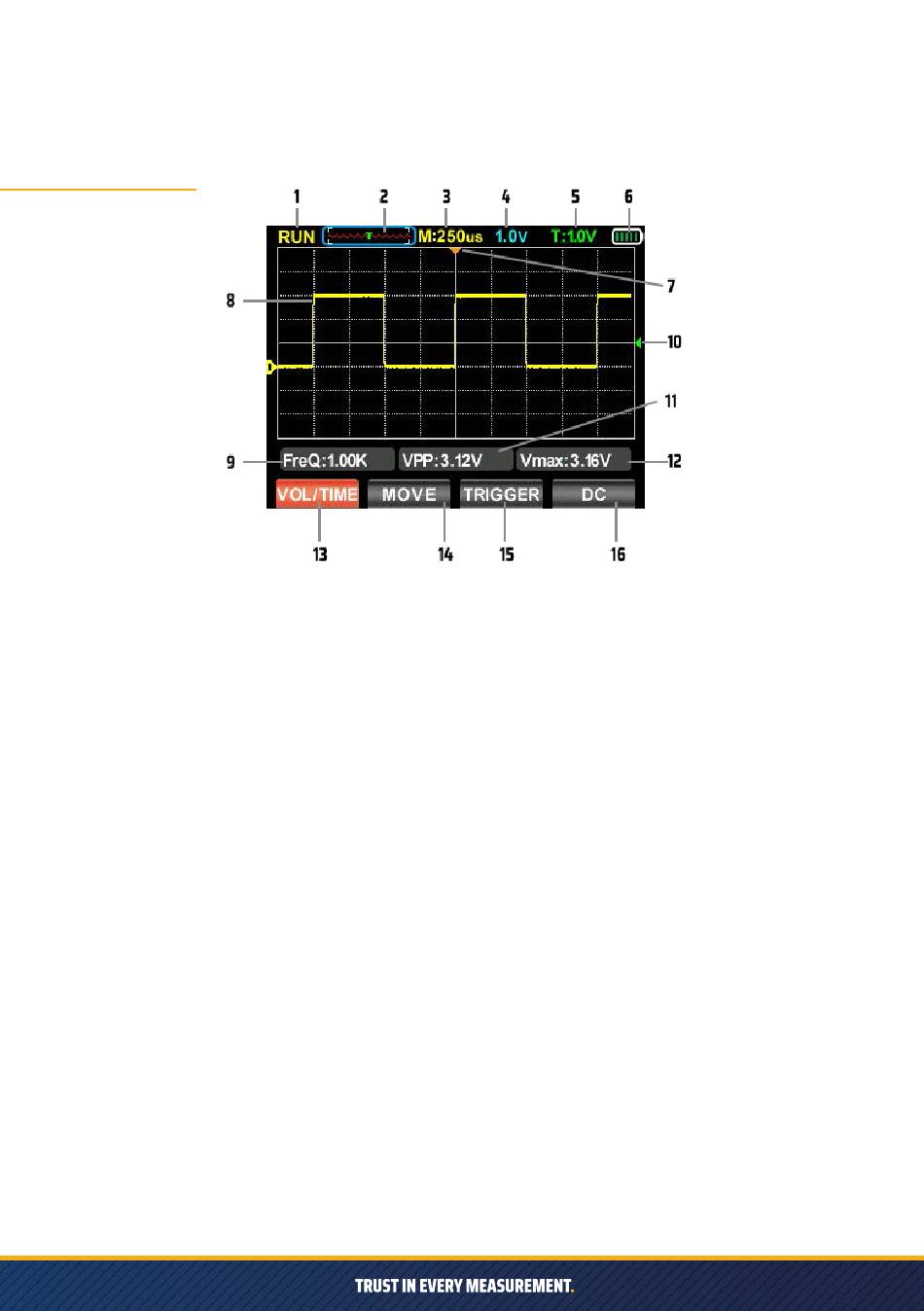

LCD DISPLAY
1
Affichage de l'état
de fonctionnement
2
Base de temps
3
Échelle de base de temps
4
Échelle de tension
5
Niveau de
déclenchement
6
État de charge de
la batterie
7
Curseur horizontal
8
Forme d'onde
9
FreQ
10
Curseur vertical
11
VPP
12
Vmax
13
Menu de la base
de temps de tension
14
Mouvement de la
forme d'onde
15
Curseur de
déclenchement
16
Mode de couplage
RUN: état de l'acquisition automatique de la forme d'onde
WAIT: mode de déclenchement normal, clignotant en attente du signal de
déclenchement
T˙D: données de forme d'onde de déclenchement capturées
STOP: Verrouille la forme d'onde actuelle et arrête l'acquisition
Affiche la position actuelle de la base de temps dans la profondeur de la
mémoire.
Affiche la valeur de l'échelle de base de temps horizontale actuellement
réglée
Affiche la valeur de l'échelle de tension verticale actuellement réglée
Affiche la valeur de la tension de déclenchement actuellement réglée
Affiche l'état de charge actuel de la batterie et l'affichage de la charge.
Affiche la position horizontale de la base de temps du déclencheur actuel.
Le grand écran affiche l'état de la forme d'onde collectée.
Affiche la valeur de la fréquence du signal recueilli
Affiche la position verticale actuelle de la tension déclenchée
Affiche la valeur de la tension crête à crête du signal collecté
Affichage de la valeur maximale de la tension du signal collecté
Compléter le réglage de la base de temps de tension dans ce menu.
Méthode de réglage de la tension : appuyez sur la touche haut pour aug
menter l'amplitude de la tension, et appuyez sur la touche bas pour
réduire l'amplitude de la tension.
Plage de réglage : 20mV/div - 10V/div
Méthode de réglage de la base de temps : appuyez sur la touche gauche
du panneau pour agrandir la base de temps, appuyez sur la touche droite
du panneau pour réduire la base de temps plage de réglage 50ns/div - 20s/div
Appuyez sur les touches haut et bas pour régler les positions haut et bas de
la forme d'onde, et appuyez sur les touches gauche et droite pour régler la
position gauche et droite de la forme d'onde.
Appuyez sur les touches haut et bas pour régler la position du curseur de
déclenchement.
Appuyez sur F4 pour changer le mode de couplage AC-DC.
