Système de déclenchement
En général, lors de la mesure à l'oscilloscope, il est nécessaire d'obtenir une forme d'onde spécifique ou une diffé-
rence importante (continue ou instantanée) dans le circuit à des fins d'observation et d'analyse. La condition peut
être définie par le système de déclenchement. Lorsque le signal recueilli répond à la condition fixée, le système
obtient automatiquement la forme d'onde actuelle et l'affiche à l'écran.
1.
réglage du curseur de déclenchement : Appuyez sur F3 dans l'interface principale pour accéder au menu du
curseur de déclenchement. pour ajuster la position du curseur de déclenchement vers le haut et vers le bas,
et la valeur du niveau de déclenchement dans le coin supérieur droit de l'écran changera en conséquence.
dans le coin supérieur droit de l'écran changera en conséquence (la valeur du niveau de déclenchement est
une position verticale de la forme d'onde comme point de référence).
2.
mode de déclenchement : Appuyez sur MENU pour développer le menu contextuel, appuyez sur F2 pour
accéder au mode de déclenchement, et il y a trois types comme suit.
•
Auto: le déclenchement automatique recueille et actualise les enregistrements de formes d'onde en temps
réel et ne conserve pas les formes d'onde.
•
Normal: Lorsque l'amplitude du signal recueilli atteint la valeur du niveau de déclenchement défini,
lesystème de déclenchement maintient la forme d'onde verrouillée et affichée à l'écran. de déclenchement
maintient la forme d'onde verrouillée et affichée à l'écran, et l'oscilloscope continue à collecter en continu.
l'oscilloscope continue de collecter des données. Lorsqu'il est à nouveau déclenché, la forme d'onde affichée
à l'écran est mise à jour en fonction de la forme d'onde actuelle, ce qui constitue un déclenchement continu.
•
Single: Lorsque l'amplitude du signal recueilli atteint le niveau de déclenchement défini, le système de
déclenchement maintient la forme d'onde verrouillée et affichée à l'écran. de déclenche ment maintient la
forme d'onde verrouillée et affichée à l'écran, l'acquisition de la forme d'onde est terminée et l'état STOP
s'affiche.L'acquisition de la forme d'onde est terminée, l'état STOP est affiché et l'oscilloscope arrête l'ac-
quisition du signal.Si vous voulez déclencher à nouveau, a puyez sur HOLD pour annuler STOP, entrez dans
l'état à déclencher.
3.

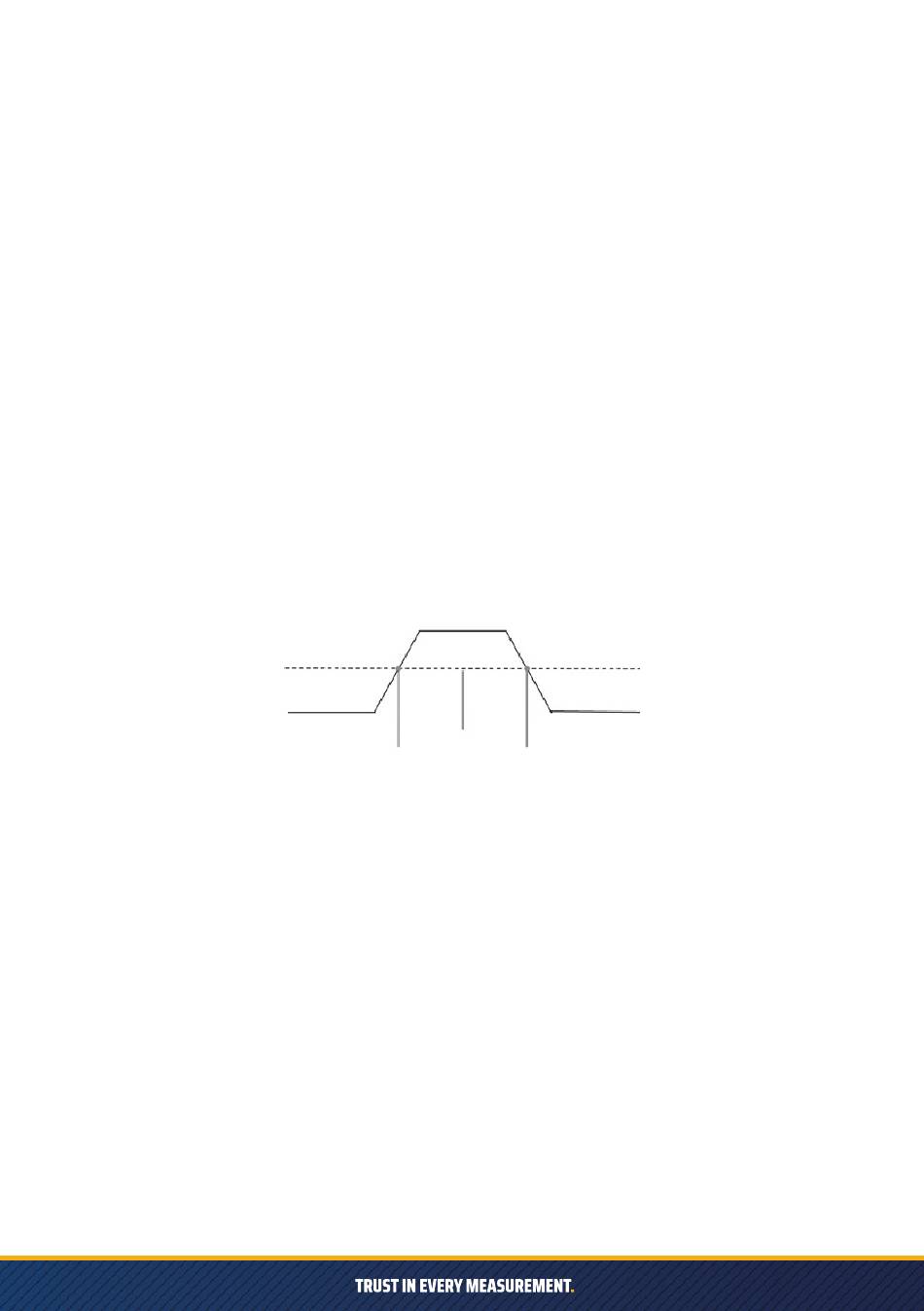

bord de déclenchement : Appuyez sur MENU pour faire apparaître un menu étendu, puis appuyez sur F3
pour sélectionner ; réglez les deux modes de déclenchement du front montant et du front descendant,
comme le montre la figure ci-dessous.
Déclenchement sur front montant : le système de déclenchement identifie l'amplitude du signal pendant le
processus de montée. Lorsque l'amplitude atteint le niveau de déclenchement, le déclencheur agit.
Déclenchement sur le front de chute : le système de déclenchement identifie l'amplitude du signal du
processus de chute et, lorsque l'amplitude atteint le niveau de déclenchement.
Mesures
Mesure automatique: Lors de la mesure de formes d'ondes de signaux inconnus, appuyez sur la touche
Mesure manuelle: Régler manuellement la tension de la forme d'onde prédite, la base de temps, la position
Valeur mesurée: Appuyez sur MENU pour faire apparaître un menu étendu, puis appuyez sur la touche
Front mon-
tant
Point de
Niveau de
déclenchement
déclenche-
AUTO. identifiera et ajustera automatiquement l'amplitude de la forme d'onde et
la base de temps, et affichera les formes d'onde correspondantes à l'écran.
du curseur, le déclenchement, le mode de couplage, l'atténuation de la sonde
et d'autres paramètres, le mode de couplage, l'atténuation de la sonde et d'au
tres paramètres ; le circuit de mesure est connecté à la sonde de l'oscilloscope, et
la forme d'onde observée et les valeurs de mesure liées à la lecture sont enregis
trées la lecture des valeurs de mesure correspondantes.
de direction droite pour passer au menu suivant puis appuyez sur F4 pour choisir
d'ouvrir ou de fermer la valeur mesurée ;les valeurs mesurées FreQ :, VPP :, Vmax
sont toujours affichées et ne sont pas affectées
Commande par commutateur; Vmin :, RMS :, Prd : peuvent être affichées ou
masquées selon les besoins.
Front de-
scendant
Point de
déclenchement
ment
