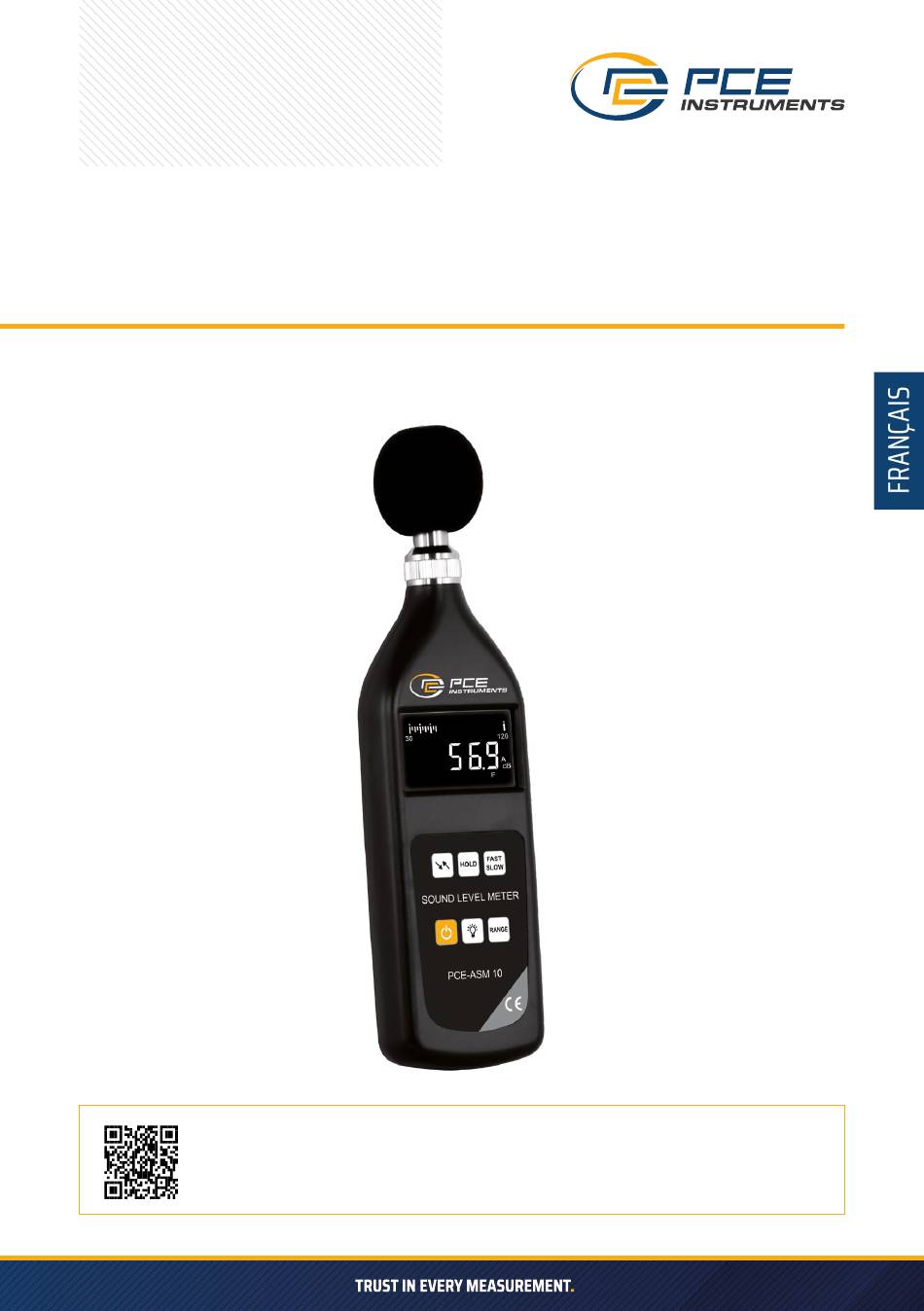

- Page 1 MODE D’EMPLOI SONOMÈTRE PCE-ASM 10 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Page 2 APERÇU Ce sonomètre précis est un sonomètre universel qui mesure le niveau sonore exponentiel pondéré dans le temps. Ses performances sont conformes à la norme GB/T 3785-2010 niveau 2 et aux exigences de la norme IEC 61672:2013 Classe 2 pour les sonomètres. Il est également conforme à la norme JJG 188-2017. FONCTIONS ET CARACTÉRISTIQUES »...
- Page 3 STRUCTURE ET FONCTION Voir la figure 1 pour le schéma du sonomètre. Le microphone à condensateur d‘essai et le préamplificateur doivent être installés dans la tête de l‘unité principale pendant le fonctionnement normal. La forme est effilée afin de réduire la réflexion acoustique. Le boîtier est moulé par injection en ABS et la pile est installée dans le compartiment à pile. La pile peut être facilement remplacée en retirant le couvercle arrière de l‘appareil. Les résultats de mesure sont affichés sur un grand écran LCD. Les commutateurs de pondération fréquentielle, de pondération temporelle et de plage sont situés au centre à l‘avant du sonomètre. Le potentiomètre de sensibilité, l‘interface du câble de données, le port de sortie et l‘interface d‘alimentation sont situés sur le côté droit de l‘appareil. 1 - Microphone 2 - Préamplificateur 3 - Écrou de blocage 4 - Écran LCD 5 - Boutons du panneau 6 - Potentiomètre d‘étalonnage de la sensibilité...
- Page 4 MODE D‘EMPLOI Préparation avant utilisation Vérifiez si la batterie est déchargée. Si c‘est le cas, remplacez-la par des piles neuves (voir « Vérification et remplacement des piles »). Si nécessaire, le sonomètre doit être étalonné à l‘aide d‘un étalon acoustique. Voir « Étalonnage acoustique » pour la méthode d‘étalonnage. Le sonomètre doit être envoyé régulièrement au service de mesure pour vérification afin de garantir sa précision. Mesure des niveaux sonores A, C et Lin Mettez le sonomètre sous tension et l‘écran LCD affiche la valeur mesurée du niveau sonore A. 1) Appuyez sur la touche WEIGHTING pour que l‘écran affiche « C » et la valeur affichée sur l‘écran LCD est la valeur mesurée du niveau sonore « C ». Appuyez sur la touche WEIGHTING pour que l‘écran affiche « Lin » et la valeur affichée sur l‘écran LCD est la valeur mesurée du « niveau sonore linéaire ». Voir Fig. 2. 2) Sélection de la plage En général, le commutateur de plage est réglé en position « milieu » et l‘indicateur du sonomètre est compris entre 30 dB et 120 dB. Si le niveau sonore testé dépasse la limite supérieure de la plage, l‘indicateur de surcharge « OVER » clignote. Appuyez alors sur la touche RANGE pour passer en mode « haut » et l‘indicateur affiche une valeur comprise entre 50 dB et 140 dB. Si le niveau sonore testé est inférieur à la plage, le niveau sonore est trop faible et l‘indication de plage « LOW » apparaît à droite de...
- Page 5 Rétroéclairage Lorsque vous effectuez des mesures de nuit, appuyez sur la touche BL pour activer ou désactiver le rétroéclairage de l‘écran LCD. L‘éclairage de l‘écran LCD augmente la consommation électrique du sonomètre et réduit la durée de vie des piles. Utilisation de la sortie CA Le signal CA peut être émis par la prise de sortie CA située sur le côté droit du sonomètre afin d‘observer la forme d‘onde du signal ou de traiter le signal. Étalonnage acoustique Le sonomètre a été étalonné et vérifié avant de quitter l‘usine. En général, il n‘est pas nécessaire de l‘étalonner. Cependant, si le microphone n‘est pas utilisé pendant une longue période ou s‘il est remplacé, ou si les spécifications de mesure l‘exigent, il doit être étalonné. En général, le calibrateur acoustique ND9 est utilisé pour l‘étalonnage acoustique. Le calibrateur produit une pression acoustique constante avec une fréquence de 1000 Hz et un niveau sonore de 94 dB. La valeur d‘étalonnage de cet appareil est de 93,8 dB en raison de l‘utilisation d‘un microphone à réponse en champ libre de 1/2 pouce. Placez le calibrateur acoustique (94 dB, 1 kHz) sur le microphone de l‘appareil, sans vibration ni secousse. Appuyez une fois sur le bouton d‘alimentation du calibrateur acoustique et réglez la pondération du sonomètre sur A ou C (appuyez sur la touche WEIGHTING du panneau). La lecture du niveau de pression acoustique doit être de 93,8 dB, sinon réglez le potentiomètre d‘étalonnage de la sensibilité situé sur le côté droit de l‘appareil. L‘étalonnage est terminé et vous pouvez retirer le calibrateur. Alimentation Une prise d‘alimentation externe Φ1,1 se trouve sur le côté droit du sonomètre. L‘alimentation externe peut être connectée au sonomètre. À ce moment-là, la batterie interne du sonomètre doit être retirée. La plage de tension de l‘alimentation externe est de 6 V, la coque de la fiche est négative et le noyau de la fiche est positif. Lorsque le sonomètre est utilisé de manière continue pendant une longue période, il est recommandé d‘utiliser une alimentation externe.
- Page 6 POINTS À PRENDRE EN COMPTE » Le microphone utilisé dans l‘instrument est un type de capteur de précision. Ne le heurtez pas, sinon le diaphragme sera endommagé. Gardez-le en place lorsqu‘il n‘est pas utilisé. Les dommages causés par l‘homme ne sont pas couverts par la garantie. » Faites attention aux polarités lors de l‘installation des piles ou de l‘alimentation externe. Ne pas inverser la connexion. Lorsque l‘instrument n‘est pas utilisé pendant une longue période, les piles doivent être retirées afin d‘éviter tout dommage à l‘instrument dû à une fuite. » L‘instrument ne doit pas être placé dans des endroits exposés à des températures élevées, à l‘humidité, aux eaux usées, à la poussière et à l‘air ou à des gaz chimiques à forte teneur en acide chlorhydrique et en alcalis. Évitez l‘exposition directe au soleil. » Ne démontez pas l‘instrument sans autorisation. Si le compteur ne fonctionne pas normalement, il peut être envoyé au service de réparation ou au fabricant pour entretien. » Le démontage sans autorisation n‘est pas couvert par la garantie. TABLEAU COMPARATIF DES INDICATEURS ET DE LEUR SIGNIFICATION Linéaire FAST(F) Pondération temporelle « rapide » SLOW(S) Pondération temporelle « lente » Low Value Indication de sous-plage OVER Indication de sur-plage HOLD Maintien de la valeur maximale...
- Page 7 élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL RII AEE – Nº 001932 Numéro REI-RPA : 855 –...
