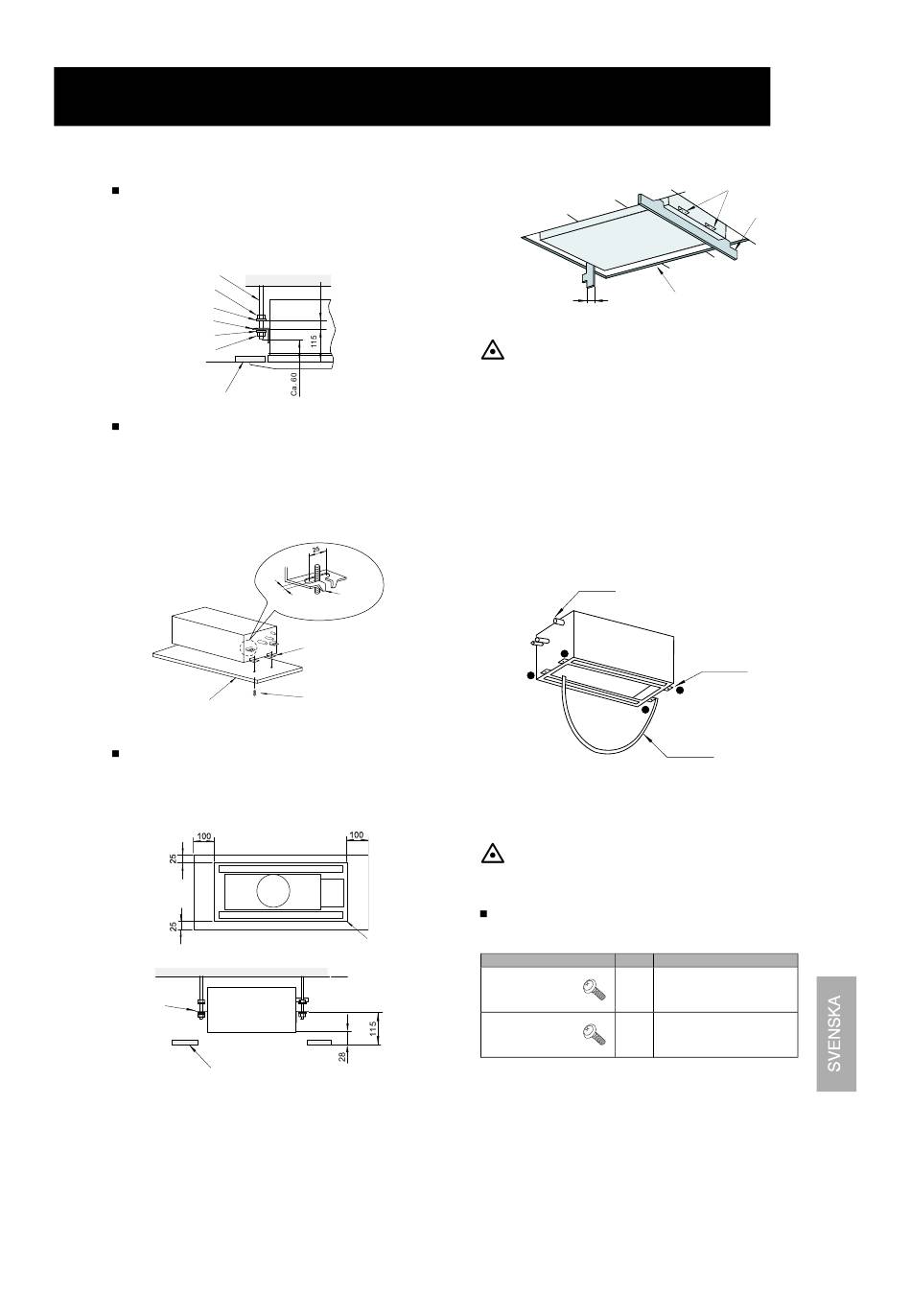

2.1.4. INSTALLATION
Fastsättning av upphängningskonsoler
(medföljer)
Montera upphängningskonsolerna med öglebultarna och
-
fäst dem med muttrar (*medföljer ej) enligt nedan
Upphängningsbultar (Medföljer ej)
Mutter (Medföljer ej)
Bricka (Medföljer ej)
Upphängningskonsol
Mutter (Medföljer ej)
Bricka (Medföljer ej)
Tak
Fastsättning av inomhusenheten
Lyft inomhusanordningen med hjälp av lyftanordningen,
-
utan att belasta avtappningskaret.
Kontrollera att röranslutningarna hamnar på rätt sida
-
innan du lyfter enheten.
Häng upp enheten på upphängningskonsolerna genom
-
att fästa monteringsbultarna i skårorna i konsolen enligt
nedan.
Justeringsomfång
(3~4mm)
Pappersmall
Justera utrymmet mellan inomhusenheten och
öppningen i undertaket
Justera inomhusenheten till rätt läge med hjälp av
-
installationsmönstret.
Upphängningskonsol
Tak
(mm)
Ca. 50
-
Upphängningsk
onsol
Fästkonsol för Panel
M6-skruv
Justera de 4
(Medföljer)
hörnen på enheten
genom att använda
det transparenta
plaströret med
vatten inuti.
2.1.5. PANELER FÖR INSTALLATION
P-G23DWA1, P-G46DWA1
(mm)
Kontrollera att följande tillbehör medföljer panelen:
Enhet
INSTALLATION AV ENHETER
Enhet
Öppning
CAUTION:
- Kontrollera med ett vattenpass att avtappningskaret
är plant så att inomhusenhetens
avtappningsmekanism kan fungera som den ska.
- Skruva åt muttrarna på upphängningskonsolerna när
justeringen är klar. Använd färg av LOCK-TIGHT-typ
för att måla över muttrarna och bultarna så att de inte
lossnar. Annars kan det uppstå onormala ljud och
inomhusenheten kan lossna.
LOCTITE–gänglåsningsförband* : Applicera på bultar
och muttrar
Justera inomhusdelen till rätt position med hjälp av
Kontrollmallen (medföljer).
Dräneringsrör
OBS!
När panelen har packats upp bör den placeras på
skyddande material för att höljet inte ska repas.
Medföljande Tillbehör
Tillbehör
Antal
Lång skruv (A)
4
(M6×50)
Lång skruv (B)
2
(M6×30)
2
3
Fästkonsol för Panel
Kontakt med tak
Tak
Panelkonsol
Transparent plaströr
Användning
För fastsättning av panelen
För fastsättning av panelen
(P-G46)
