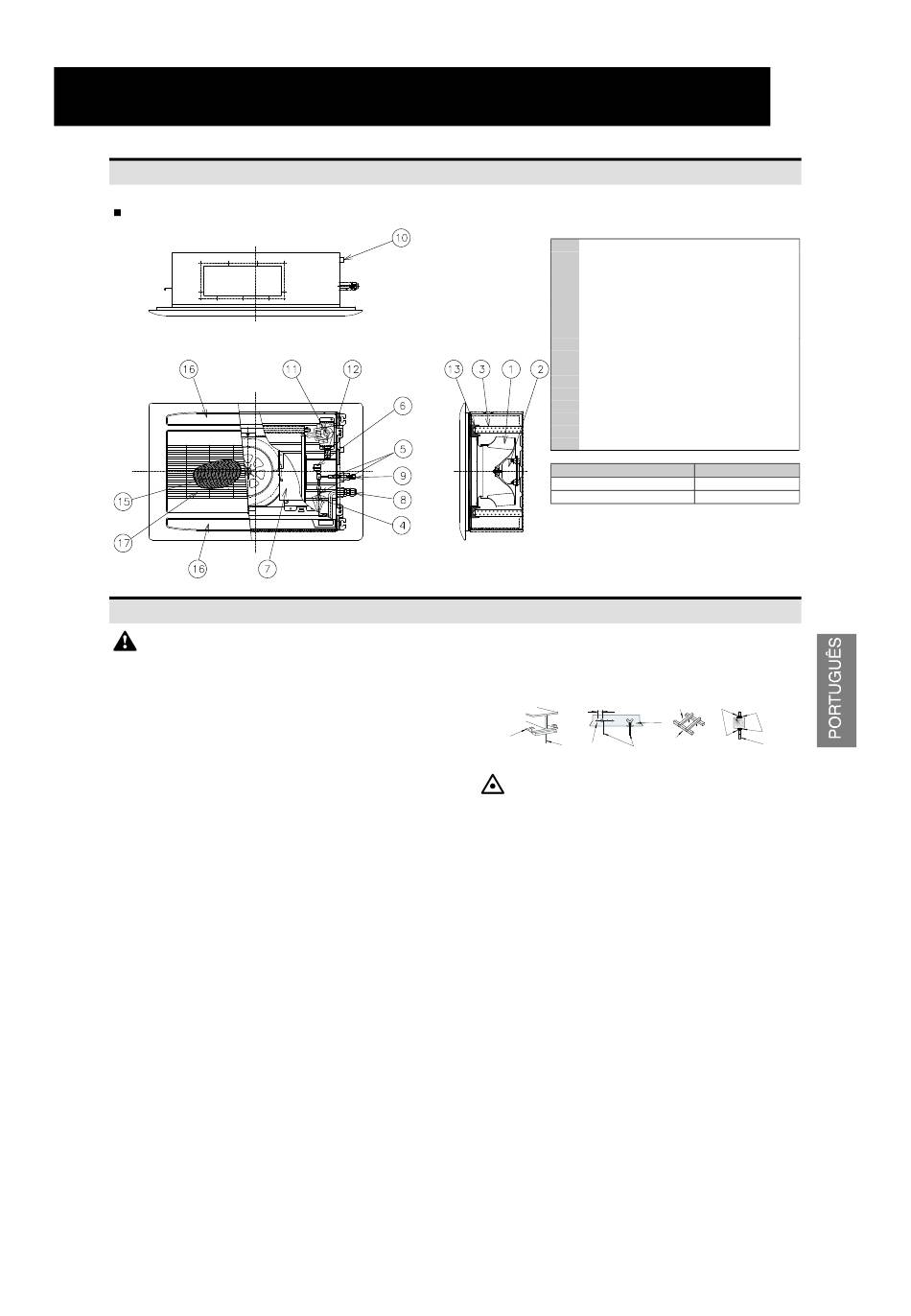

1. NOME DAS PEÇAS
RCD
2. INSTALAÇÃO DAS UNIDADES
AVISO:
- Certifique-se que os acessórios estão embalados
com a unidade interior.
- Não instale as unidades interiores no exterior. Se
forem instaladas no exterior, existe o perigo de
choque ou fuga eléctrica.
- Tenha em conta a distribuição do ar de cada unidade
interior no espaço interior e seleccione um local
apropriado, de modo a que possa ser obtida uma
distribuição uniforme de temperatura de ar.
Recomenda-se que as unidades interiores sejam
instaladas a uma distância de 2,3 a 3 metros do nível
do chão. Se a unidade for instalada a mais de 3
metros do nível do chão, recomenda-se que seja
utilizado um ventilador para obter uma distribuição
uniforme de temperatura de ar no espaço interior.
- Evite os obstáculos que possam obstruir a entrada de
ar ou o fluxo de descarga de ar.
- Tenha atenção os seguintes pontos quando as
unidades interiores forem instaladas num hospital ou
noutros lugares onde existam ondas
electromagnéticas geradas por equipamento médico,
etc.
- Não instale as unidades interiores onde forem
geradas ondas electromagnéticas directamente sobre
a caixa eléctrica, o cabo do controlo remoto ou o
controlo remoto.
- Prepare uma caixa de aço e instale o controlo remoto
dentro dela. Prepare um tubo de aço de canalização
e passe o cabo do controlo remoto por dentro dele.
Depois ligue o cabo de terra à caixa e ao tubo.
- Esta unidade destina-se exclusivamente a ser
utilizada como unidade interior de aquecimento, não
eléctrica. É proibida a instalação de um aquecedor
eléctrico no espaço envolvente.
- Instale um filtro de ruído eléctrico quando a fonte de
alimentação emitir ruídos prejudiciais.
NOME DAS PEÇAS
No. Nome do Componente
1 Ventilador
2 Motor Ventilador
3 Permutador de calor
4 Distribuidor
5 Válvula de Expansão
6 Caixa Eléctrica de Controlo
7 Ligação de Gás de Refrigeração
8 Ligação de Líquido de Refrigeração
9 Ligação do Tubo de Escoamento
Motor do Mecanismo de Drenagem
10
Principal
11 Interruptor de Bóia
12 Reservatório de Escoamento
13 Painel
14 Filtro de Ar
15 Saída de Ar
16 Entrada de Ar
Modelo
RCD-(1.0~3.0)
RCD-(4.0~5.0)
- Monte as cavilhas de suspensão utilizando M10
(W3/8), de acordo com as dimensões, como
mostrado abaixo.
Barra de madeira (com secção
Para laje de betão
quadrada de 60 mm até 90 mm)
150~160 mm
Betão
Viga em I
Aço
Cavilha
Cavilhas de suspensão
de escora
(W3/8 ou M10)
CUIDADO:
- Não instale as unidades interiores num ambiente
inflamável para evitar um incêndio ou uma explosão.
- Certifique-se de que a laje do tecto é suficientemente
forte. Se não for suficientemente forte, a unidade
interior pode cair-lhe em cima.
- Não instale as unidades interiores, as unidades
exteriores, o controlo remoto e o cabo a menos de
aproximadamente 3 metros de fontes fortes de
radiação electromagnética, tais como equipamentos
médicos.
- Não instale as unidades interiores numa oficina ou
numa cozinha onde vapor de óleo ou de água possa
entrar nas unidades interiores. O óleo ficaria
depositado no permutador de calor e este pode
deformar-se, reduzindo deste modo o desempenho
das unidades interiores. No pior dos casos, o óleo
danificará as peças plásticas das unidades interiores.
- Para evitar qualquer acção corrosiva nos
permutadores de calor, não instale as unidades
interiores num ambiente ácido ou alcalino.
- Ao içar ou mover a unidade interior, use cavilhas
apropriadas para evitar danos e tenha cuidado para
não danificar o material de isolamento da superfície
das unidades.
1
1
Painel
P-G23DWA1
P-G46DWA1
Porcas
Porcas
quadradas
Viga de madeira
Cavilha de
suspensão
(W3/8 ou M10)
