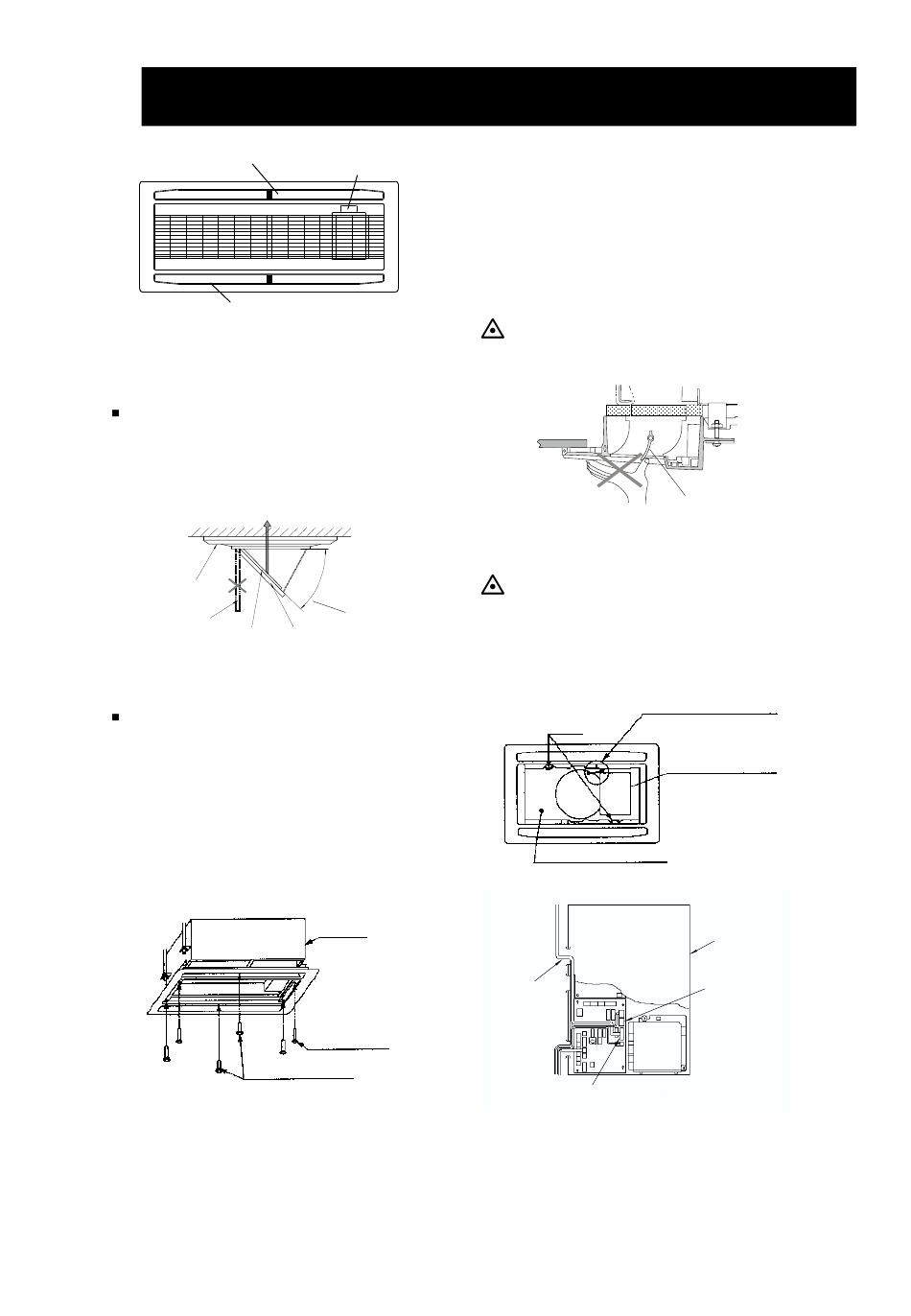

MONTERING AF ENHEDER
4
Luftudtag
Luftudtag
Kontakt venligst leverandøren, hvis noget af dette tilbehør
mangler.
Kontroller, at indendørsenhedens beslag (leveres på
stedet) er placeret ca. 28 mm højere end det nedsænkede
loft.
Afmontering af luftindtagsristen fra
udluftningspanelet foretages på følgende
måde:
1. Åbn luftindtagsristen til en vinkel på 30° til 45° fra
lameloverfladen.
Løft risten, mens den holdes på skrå
Loft
Udluftningspanel
Forkert
Luftfilter
Luftindtagsrist
2. Løft risten, mens den holdes på skrå.
3. Træk herefter risten over mod det åbne område.
Udluftningspanelet monteres på følgende
måde:
1. Ophæng udluftningspanelet fra indendørsenheden ved
at hægte udluftningspanelets U-formede wirer fast på
indendørsenhedens påhægtningstråde.
2. Kontroller, at placeringen af de orange farvemærker på
indendørsenheden passer sammen med placeringen af
de tilsvarende farvemærker på udluftningspanelet.
3. Anbring udluftningspanelet oven på indendørs-enheden,
og fastgør derefter udluftningspanelet ved hjælp af de
medfølgende lange skruer.
Lang skrue (B) x 2
(M6×30) P-G46
Trådløs
4. Kontroller, at kontaktfladerne slutter tæt rundt om
modtagerenhed
For at beskytte panelet mod skader har de lange skruer til
sikring af udluftningspanelet stoppere, så stramning
standses i indstillingspositionen. Hvis udluftningspanelet
ikke slutter helt ind til loftet, eller hvis der forekommer
lækage fra kontaktfladen, justeres monteringshøjden på
indendørsenheden.
5. Udluftningspanelets ledningsforbindelse
30° ~ 45°
Rigtigt
Forbind ledningerne som bruges til udluftningspanelet.
Indendørsenhed
Lang skrue (A) x 4
(M6×50)
indendørsenheden og udluftningspanelet. Eventuelle
mellemrum kan forårsage lækage eller dannelse af dug.
FORSIGTIG:
Forsøg ikke at åbne og lukke spjældet med hånden.
Hvis spjældet bevæges, vil mekanismen tage skade.
FORSIGTIG:
Sluk for strømtilførslen, inden stikforbindelserne
tilsluttes. Hvis stikforbindelserne tilsluttes med
strømmen tændt, vil den automatiske spjældfunktion
ikke virke.
Tilkobling af
ledninger
Uden luftindsugningsrist
Udløb til
ledningsnettet
Stik til motor til automatisk
spjældfunktion (lavspænding 7
ben, RØD)
Spjæld
Udløb til ledningsnettet
Indendørsenhedens strømforsyning
Indendørsenhedens
strømforsyning
Printplade
