Entretien et maintenance
6.9 Mise à jour du firmware du répartiteur de terrain
6. Dans l'onglet "Appareil", sous "Informations d'adresse pour la mise à jour du firmware",
vous trouverez l'adresse PROFIBUS du coupleur de bus et le numéro d'emplacement du
répartiteur de terrain sélectionné.

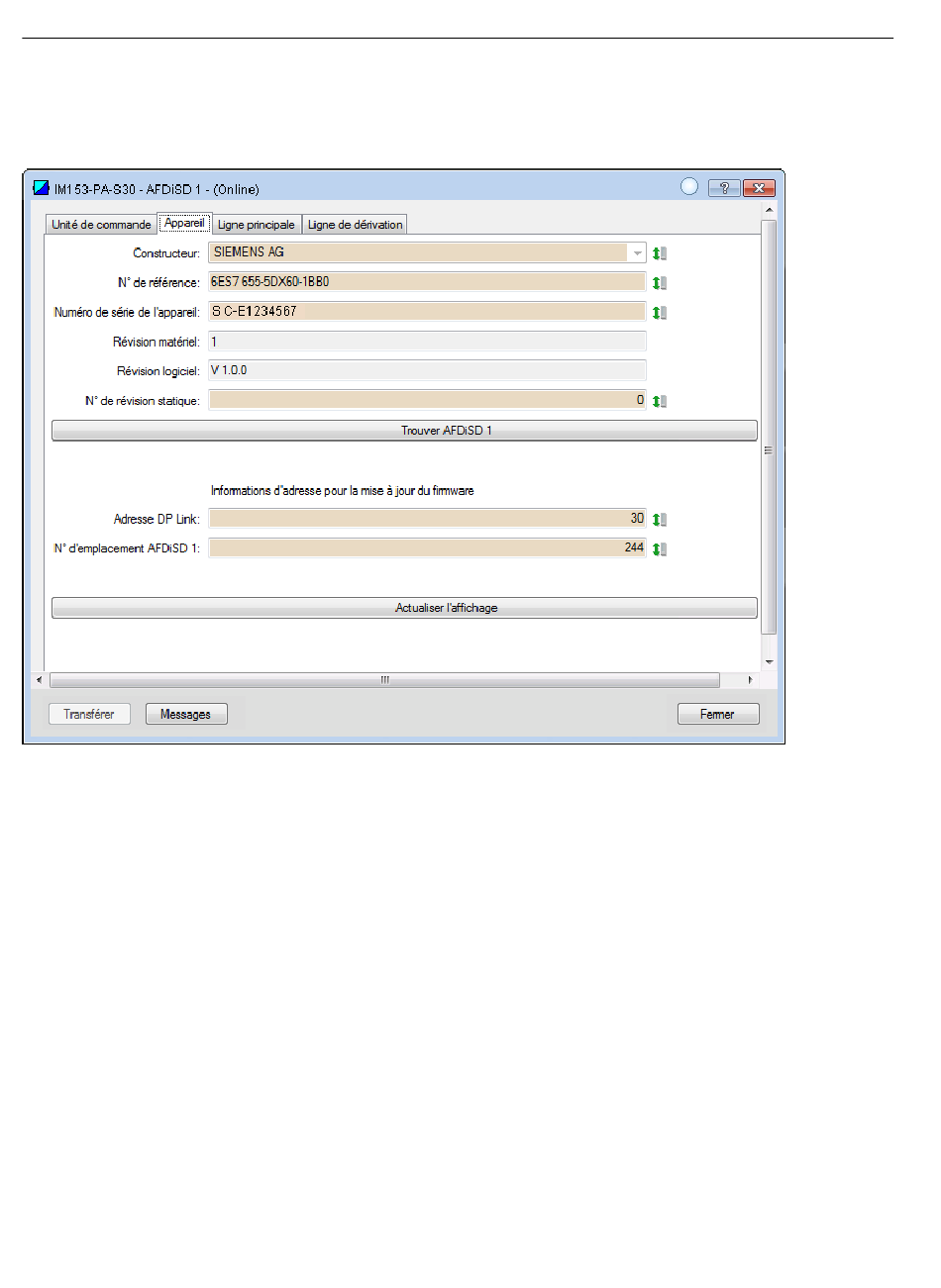

Figure 6-2
Mise à jour du firmware de l'AFDiSD
7. Notez les informations d'adresse de tous les répartiteurs de terrain et fermez SIMATIC PDM.
8. Dans SIMATIC Manager, choisissez la commande Système cible > Partenaires
accessibles.
9. Sélectionnez le module d'interface avec l'adresse PROFIBUS souhaitée dans la liste qui
s'affiche et choisissez la commande de menu Système cible > PROFIBUS > Mise à jour du
firmware. Les étapes suivantes sont décrites dans l'aide en ligne de STEP 7.
10.Cliquez sur le bouton "Sélectionner l'emplacement" et indiquez le numéro d'emplacement
du répartiteur de terrain sélectionné dans la boîte de dialogue qui suit.
11.Chargez la version de firmware pour le répartiteur de terrain.
12.Vérifiez les indications dans la boîte de dialogue.
13.En option : vous pouvez sélectionner ou désélectionner (= réglage d'usine) l'option "Activer
le firmware après le chargement" (voir ci-dessous).
14.Cliquez sur le bouton "Exécuter".
15.Répétez la procédure pour tous les répartiteurs de terrain du segment de bus de manière
à ce que tous les répartiteurs de terrain aient la même version de firmware.
46
Diagnostic avancé de bus de terrain dans PROFIBUS PA
Instructions de service, 04/2020, A5E32591690-AB
