6.3.1 Ajuste del líquido antiproyecciones
1
9
8
1
Antorcha de soldadura
2 Junta de goma para la tobera
de gas
3 Tobera de gas

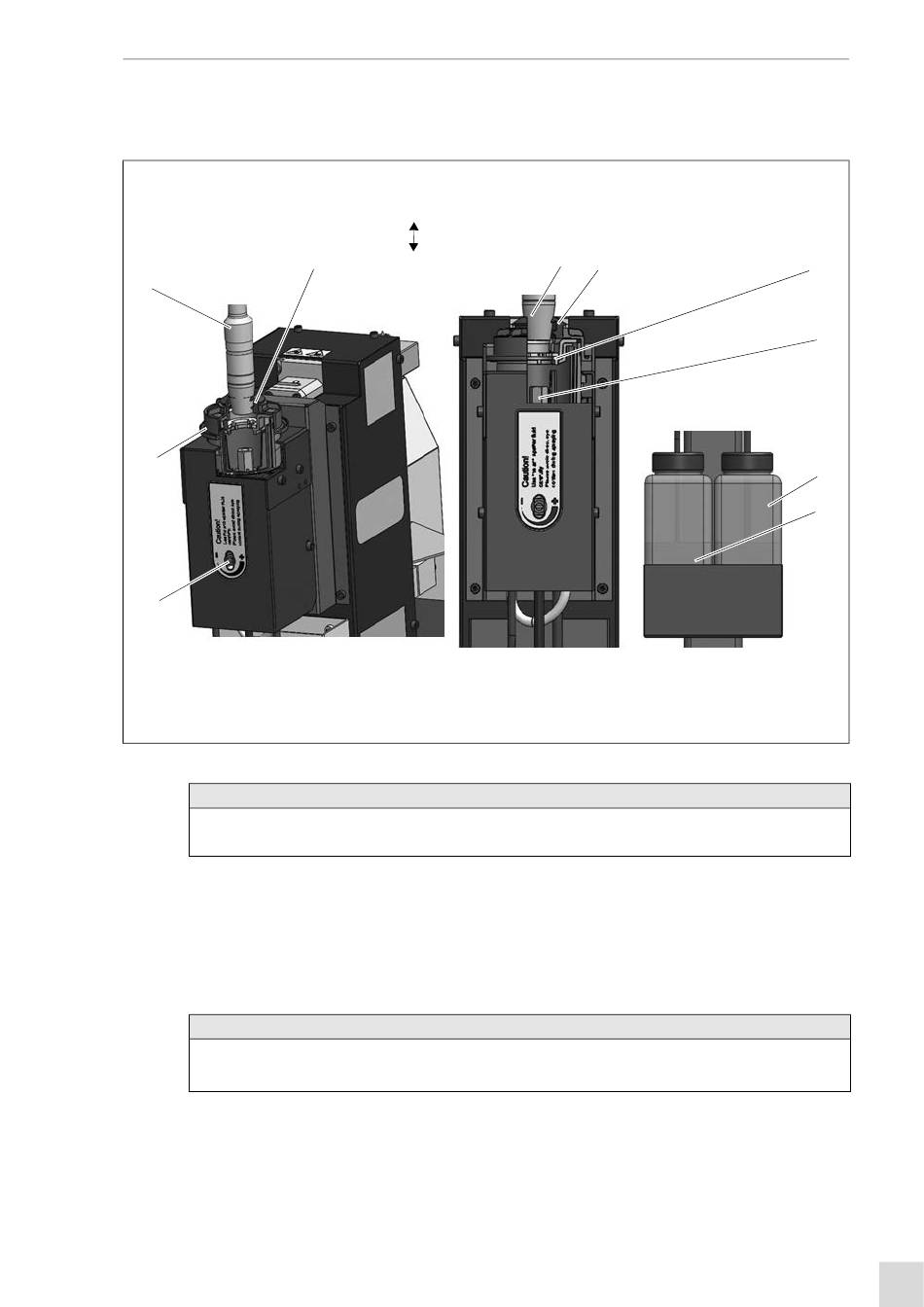

Fig. 14 Ajuste del líquido antiproyecciones
AVISO
• Asegúrese de que la antorcha de soldadura/tobera de gas esté situada de forma concéntrica sobre el dispositivo de
inyección.
1 Coloque la antorcha de soldadura (1) sobre la abertura de inyección.
2 Desplace la antorcha de soldadura (1) lentamente hacia abajo (en la dirección de la flecha). De este modo se "abre"
la junta de goma (2).
La profundidad de la antorcha de soldadura se limita mediante la carrera de la unidad de inyección.
3 Coloque la tobera de gas (3) con la parte frontal sobre el anillo de presión (4).
Para activar el impulso de inyección, la antorcha de soldadura (1) debe volver a desplazarse hacia abajo.
AVISO
• Tenga en cuenta la carrera máxima de la unidad de inyección.
 Fig. 15 Movimiento de elevación de la unidad de inyección en la página ES-20
BAL.0617.0 • 2021-11-23
Desactivación del impulso de
inyección
Máx. 6 mm
2
Activación del impulso de
inyección
4
Anillo de presión
5 Inyector
6 Botella de retorno
6 Puesta en servicio
3 2
7
Botella de antiadherente (llena)
8 Tornillo de ajuste (ajuste de la cantidad de
antiadherente)
9 Tapa
4
5
6
7
