2.1 Topologies de réseau
La technologie de commutation permet de réaliser des réseaux étendus constitués de
plusieurs stations et simplifie l'extension d'un réseau.
Quelles topologies de réseau peut-on réaliser ?
Les commutateurs IE X-200 permettent de réaliser des topologies linéaires, en anneau et en
étoile.
Remarque
Veillez à respecter la longueur de câble maximale admissible pour chaque appareil. Les
longueurs de câble admissibles sont indiquées au chapitre Caractéristiques techniques des
instructions de service.
Topologie linéaire
Figure 2-1
SCALANCE X-200
Manuel de configuration, 12/2015, C79000-G8977-C285-07

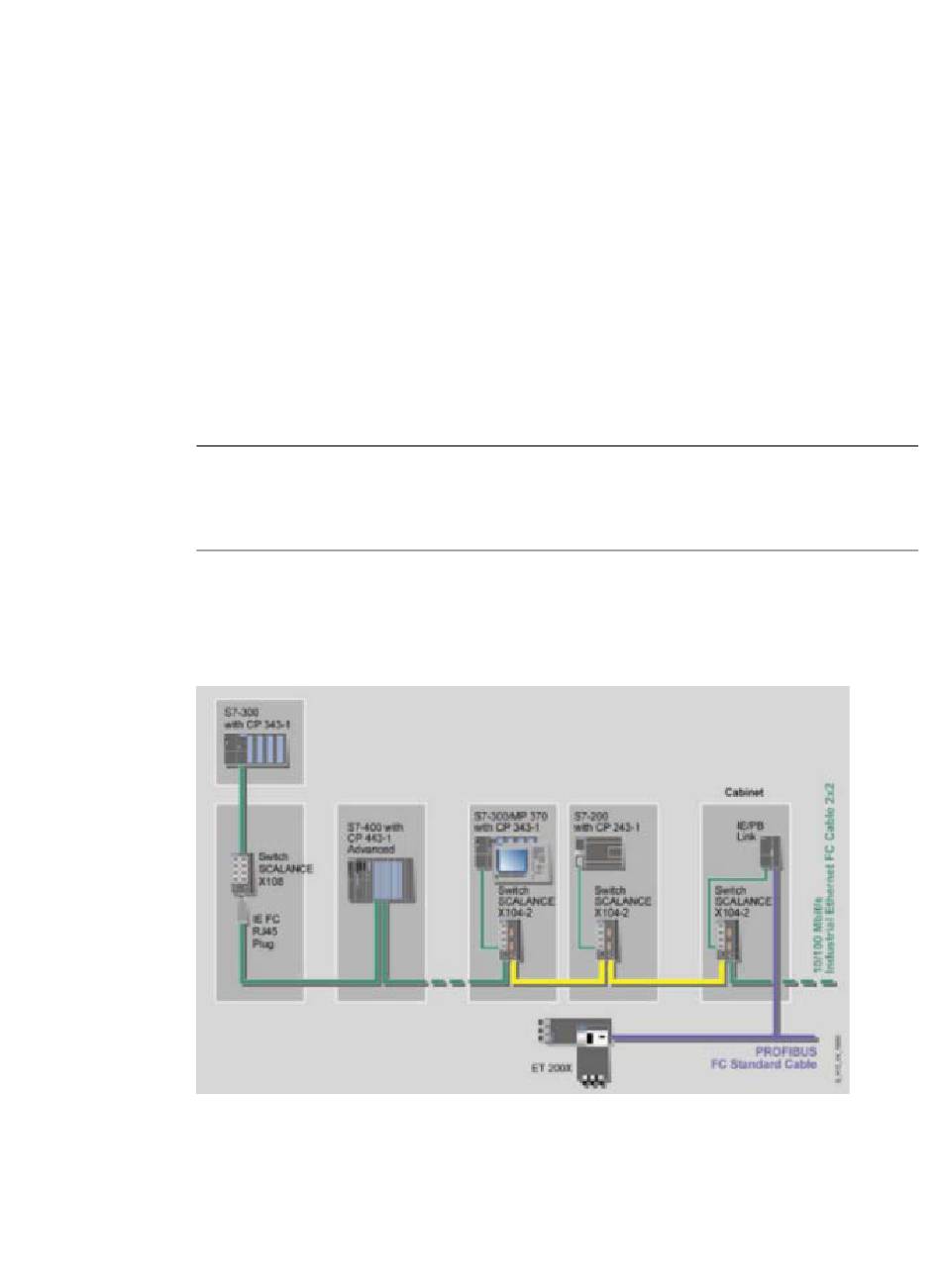

Topologie linéaire électrique/optique avec SCALANCE X-100
