Topologies de réseau / redondance de supports
3.1 Topologies de réseau
La technologie de commutation permet de réaliser des réseaux étendus constitués de
plusieurs stations et simplifie l'extension d'un réseau.
Quelles topologies de réseau peut-on réaliser ?
Les switches IE X-200 permettent de réaliser des topologies linéaires, en anneau et en
étoile.
Remarque
On veillera à respecter la longueur de câble maximale admissible pour chaque appareil. Les
longueurs de câble admissibles sont indiquées dans les caractéristiques techniques.
Pour les SCALANCE X202-2P IRT, X201-3P IRT, X200P IRT, X202-2P IRT PRO et X201-
3P IRT PRO par exemple, utilisez uniquement 50 m de câble POF ou 100 m de câble HCS.
Topologie linéaire
Figure 3-1
SCALANCE X-200
Instructions de service, 12/2010, A5E00349864-16

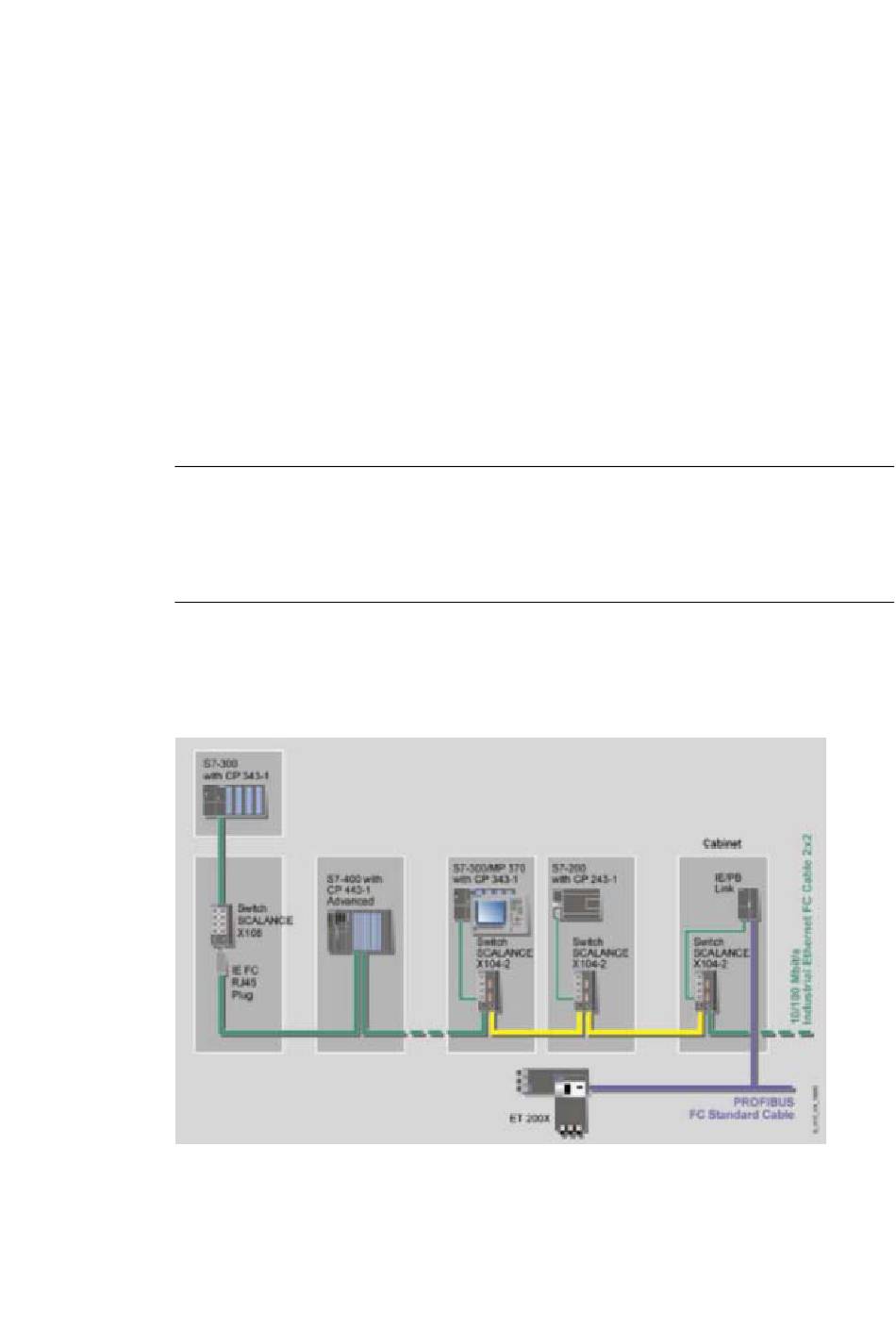

Topologie linéaire électrique/optique avec SCALANCE X-100
3
