Caractéristiques du produit
4.10 SCALANCE XF204-2
4.10
SCALANCE XF204-2
4.10.1
SCALANCE XF204-2 Caractéristiques du produit
Possibilités de connexion
Le SCALANCE XF204-2 possède quatre connecteurs femelles RJ45 ainsi que deux
interfaces BFOC pour la connexion d'équipements terminaux ou d'autres segments de
réseau.
Remarque
Le connecteur femelle BFOC (Bayonet Fiber Optic Connector) correspond à un connecteur
femelle ST.

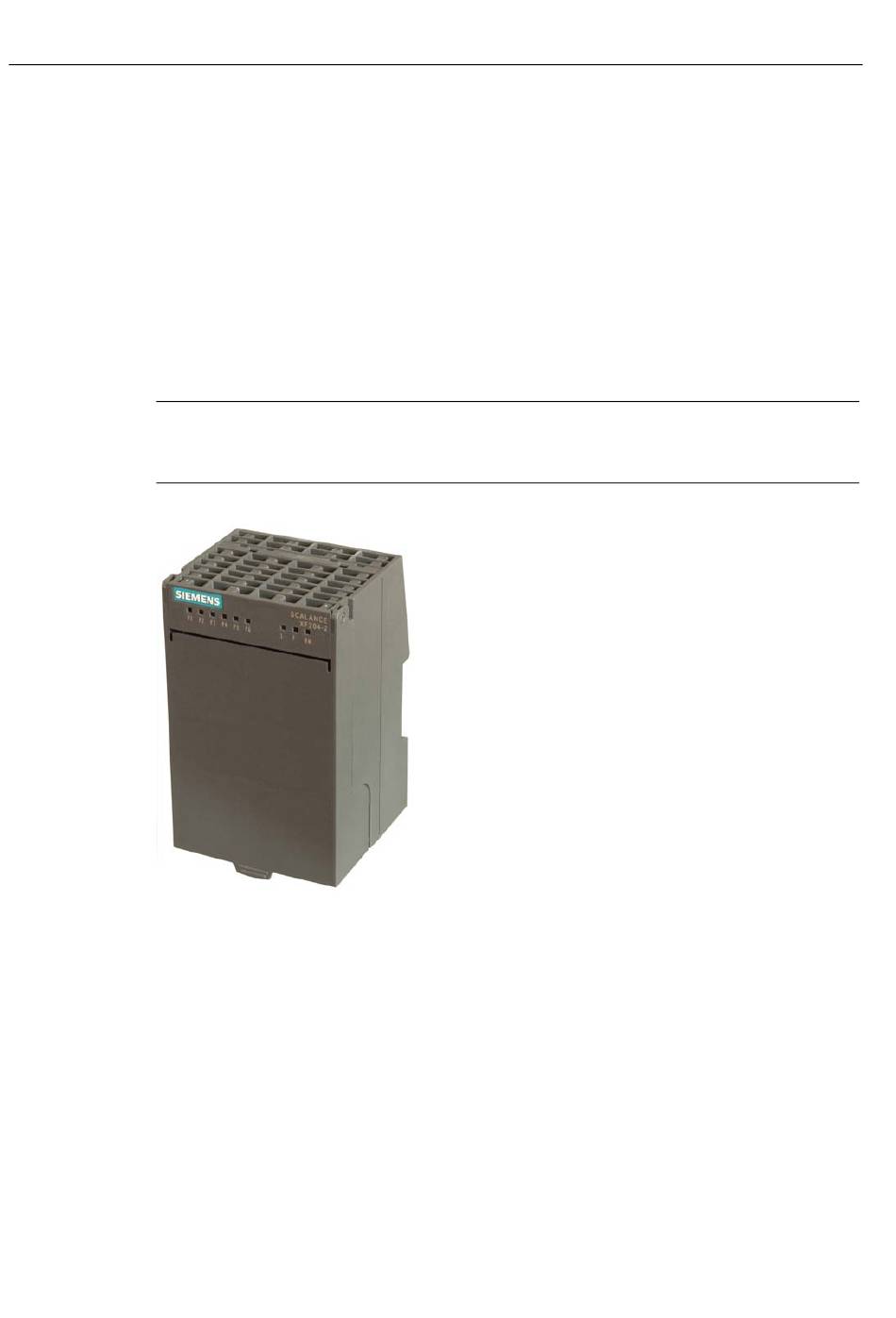

Figure 4-13
4.10.2
SCALANCE XF204-2 Interfaces TP
Brochage du connecteur
Sur le SCALANCE XF204-2, les interfaces TP sont réalisées sous forme de connecteurs
femelles RJ45 avec brochage MDI-X (Medium Dependent Interface–Autocrossover) d'un
composant de réseau.
56
SCALANCE XF204-2
Instructions de service, 12/2010, A5E00349864-16
SCALANCE X-200
