Caractéristiques du produit
4.17 SCALANCE X202-2IRT

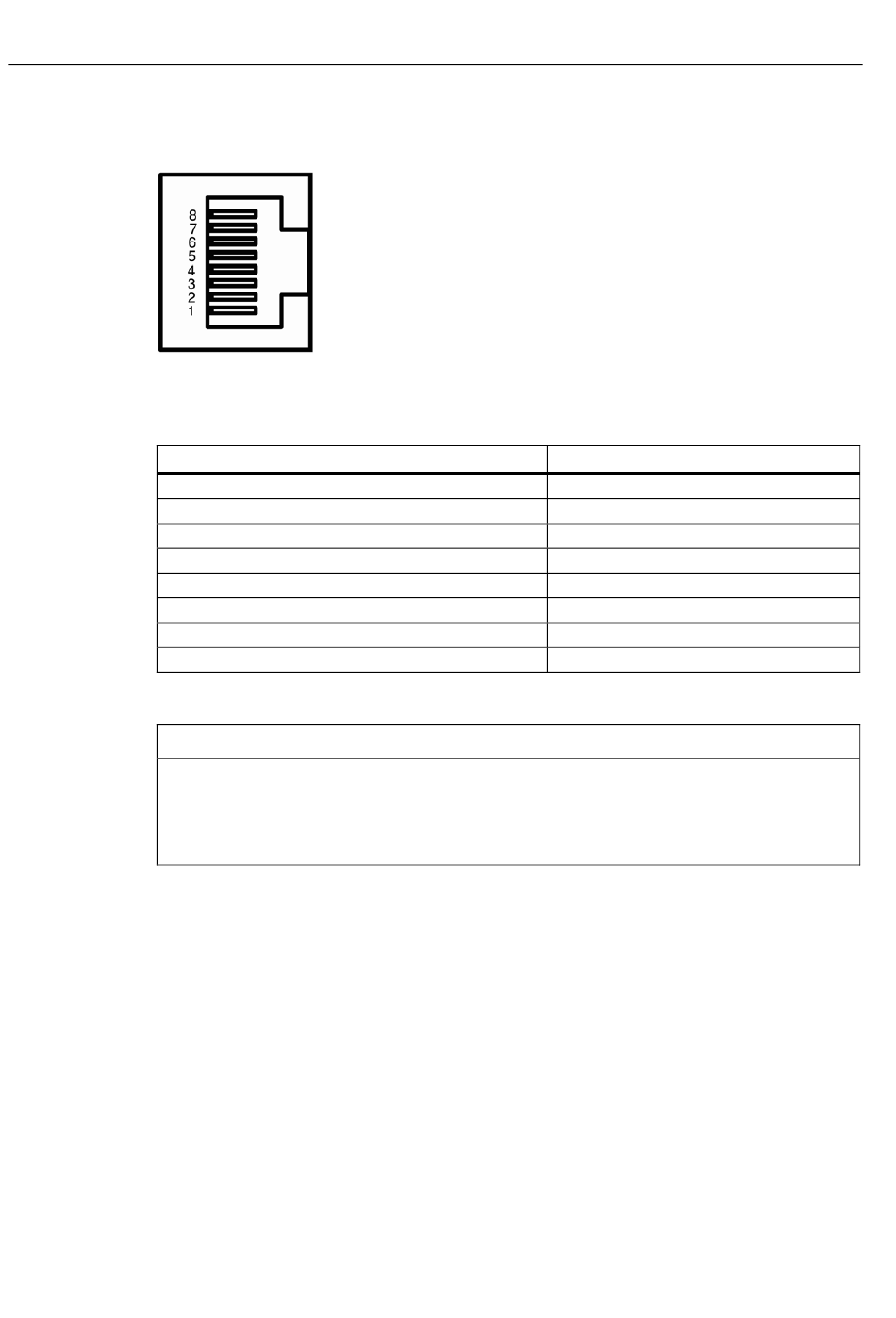

Figure 4-28
Tableau 4- 19 Brochage
Numéro de broche
Broche 8
Broche 7
Broche 6
Broche 5
Broche 4
Broche 3
Broche 2
Broche 1
IMPORTANT
Au port TP de type RJ45 vous pouvez connecter des jarretières TP ou TP-XP d'une
longueur maximale de 10 m.
Les câbles IE FC avec connecteurs IE FC RJ45 Plug 180 permettent, selon le type de
câble, de réaliser des lignes d'une longueur maximale de 100 m entre deux appareils.
88
Connecteur femelle RJ45
Brochage
n. c.
n. c.
TD-
n. c.
n. c.
TD+
RD-
RD+
