Instructions d'installation
Connexions des fils du ventilateur à distance
Souffleurs à distance (CBE-1000 et PBN-1000A)

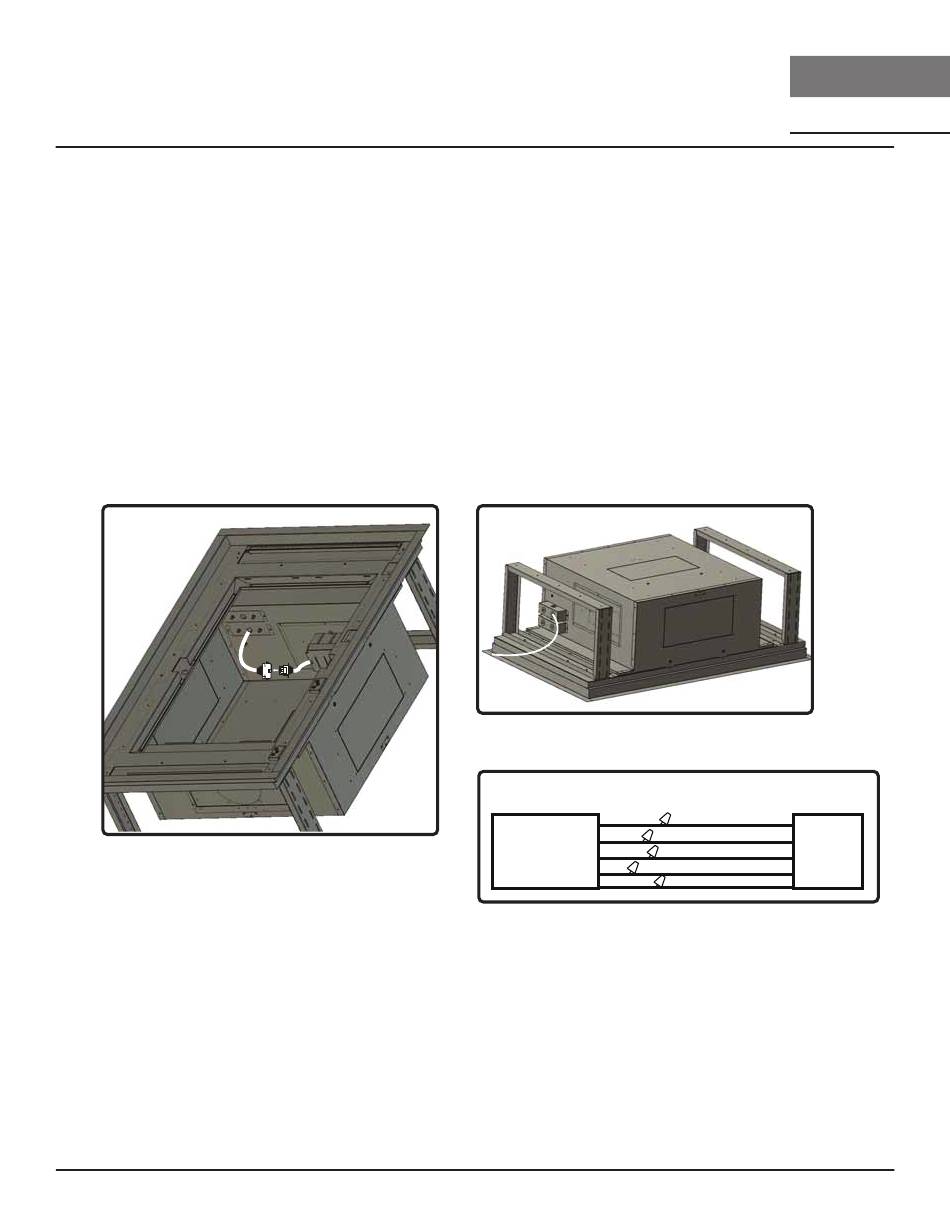

1. Connectez le câble du ventilateur à distance à 6 broches à la prise molex à 6 broches du boîtier
de composants interne à l'intérieur de la hotte, FIG. N.
2. Acheminez une alimentation à 5 fils avec un câble de mise à la terre du ventilateur à distance au
boîtier de câblage du ventilateur à distance, FIG. O.
3. Connectez l'alimentation à 5 fils avec câble de mise à la terre aux fils du câble du ventilateur à
distance, FIG. P.
4. Connectez l'alimentation à 5 fils avec câble de terre au ventilateur à distance (voir les instructions
fournies avec le ventilateur à distance pour plus d'informations).
5 Wire Connection
From Remote Blower
CBE-1000 / PBN-1000A: WIRING DIAGRAM
Remote Blower
Wiring Box
(hood)
18
A
FIG. N
White (common)
Black (high)
Junction Box
Blue (med)
(Remote Blower)
Red (low)
Lux Guide d'utilisation, d'entretien et d'installation
Green (ground)
A
A
Connexion à 5 fils du
Connexion à 5 fils du
ventilateur à distance
ventilateur à distance
FIG. O
CBE-1000 / PBN-1000A : SCHÉMA DE CÂBLAGE
CBE-1000 / PBN-1000A : SCHÉMA DE CÂBLAGE
Boîtier de câblage
du ventilateur à
distance (hotte)
Boîtier de câblage
du ventilateur à
distance (hotte)
FIG. P
D E S I G N E R
L U X
Blanc (commun)
Noir (haut)
Boîte de jonction
Bleu (moyen)
(ventilateur à
Blanc (commun)
Rouge (faible)
distance)
Noir (haut)
Vert (terre)
Boîte de jonction
Bleu (moyen)
(ventilateur à
Rouge (faible)
distance)
Vert (terre)
