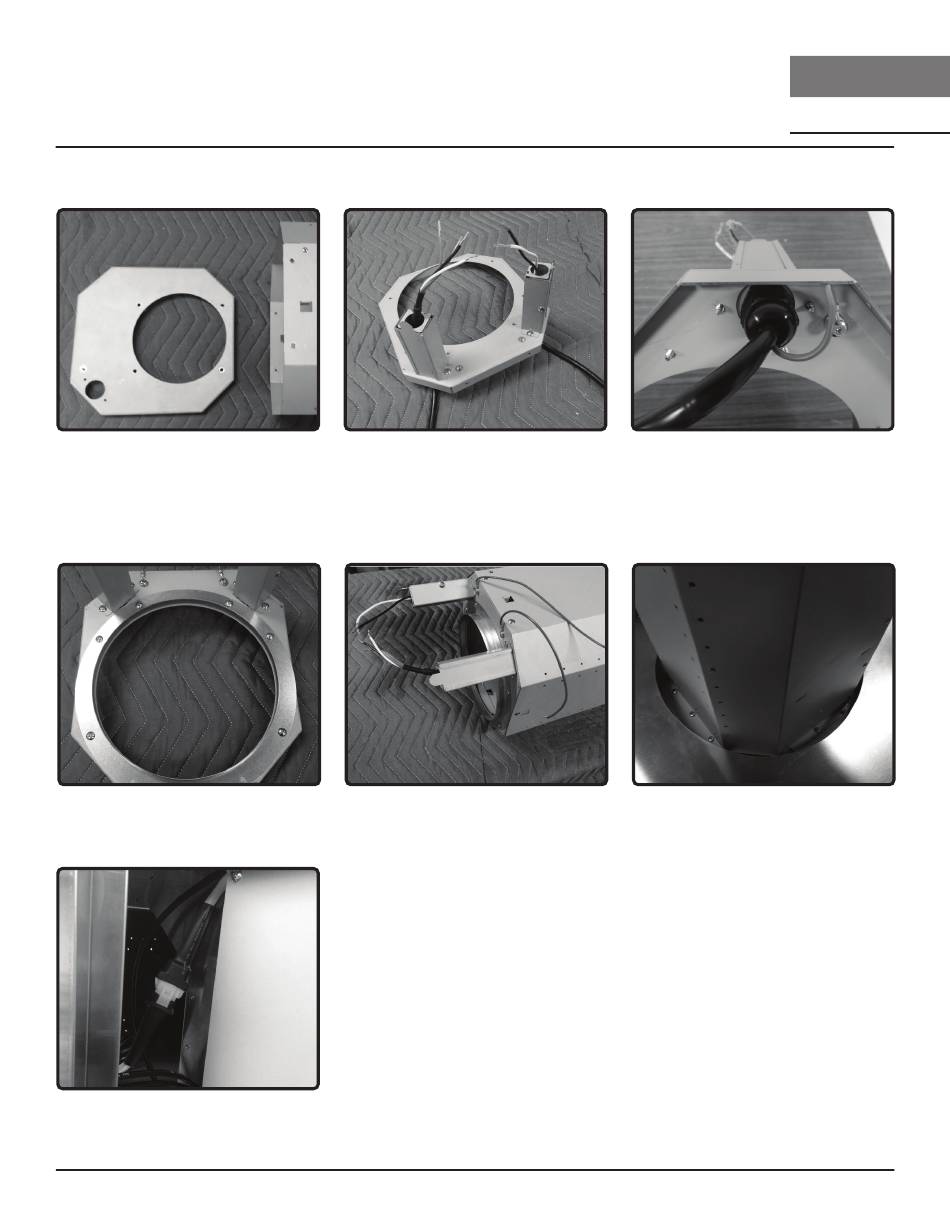

Préparation du ventilateur à distance
1. Retirez du boîtier du moteur la
bride du ventilateur à distance,
fixée en place à l'aide de six vis.
4. Fixez le collier circulaire de départ
de 8" du ventilateur à distance à
la bride du ventilateur à distance
avec huit vis M4*8.
14
2. Fixez la boîte électrique c.a.
et la boîte de raccordement
du ventilateur à la bride du
ventilateur à l'aide de deux vis
M4*8 chacune.
5. Fixez la bride du ventilateur à
distance au boîtier du moteur à
l'aide des six vis que vous avez
enlevées à l'étape 1.
7. Branchez le connecteur Molex à six
broches de la boîte de raccordement
du ventilateur à distance au
connecteur Molex à six broches de
la boîte de commande. Branchez
la fiche à deux broches du câble
c.a. dans la prise de la boîte de
commande. Fixez les câbles à
l'intérieur de la hotte avec les
attaches en plastique et les porte-
attaches.
Trapeze Guide d'utilisation, d'entretien et d'installation
D E S I G N E R
3. Fixez le fil de mise à la terre
c.a. et le fil de mise à la terre
du ventilateur à distance à la
partie intérieure de la bride du
ventilateur à distance avec une
vis 3/16*3/8 screw et une rondelle
chacune.
6. Fixez le boîtier du moteur à la
hotte à l'aide de 12 vis M4*6.
REMARQUES: Pour les instructions
d'installation du ventilateur à
distance, consultez le manuel
se trouvant dans l'emballage du
ventilateur à distance CBE-1000 ou
PBN-1000A ou consultez notre site
Web : www.zephyronline.com.
