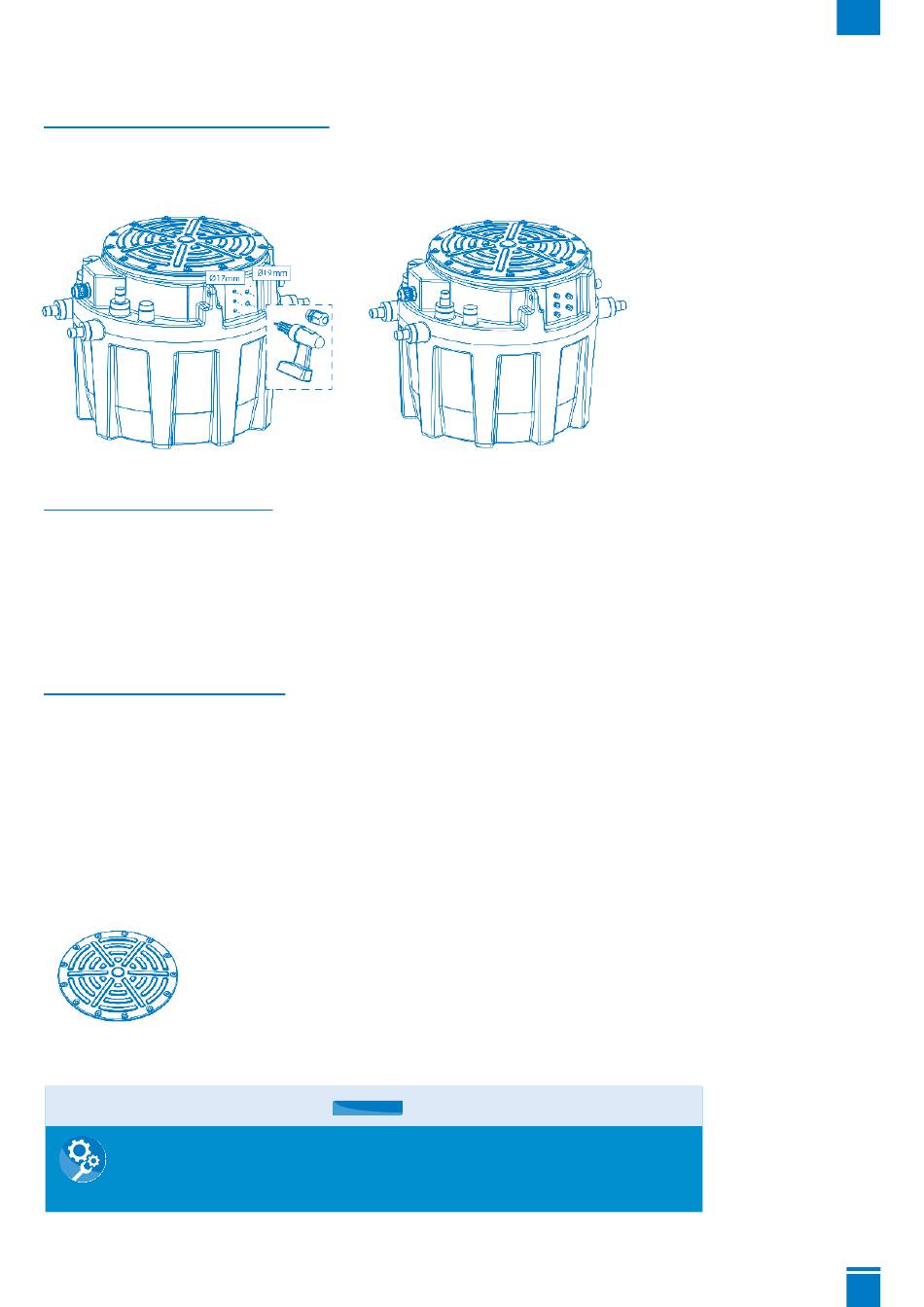

4.2.2 Saída dos cabos
Caso em que a estação é montada no solo
SANIFOS 110, SANIFOS 250 etSANIFOS
® ®
Utilização dos bucins: saída lateral dos cabos no reservatório.
Identificar os «pré-orifícios» dedicados à passagem dos bucins, presentes no reservatório.
Na SANIFOS® 500, 5 pré-orifícios:
Passagem dos cabos flutuadores pelos bucins PG 11 :
• Fazer um furo de ø 17 mm
• Montar o bucim com uma rede de silicone
• Apertar a porca no interior
Passagem dos cabos flutuadores pelos bucins PG 13 :
• Fazer um furo de ø 19 mm
• Montar o bucim com uma rede de silicone
• Apertar a porca no interior
Caso em que a estação é enterrada:
Utilização da ventilação:
SANIFOS 250 etSANIFOS
®
• Serrar uma das passagens de ventilação (2 passagens possíveis).
• Passar o(s) cabo(s) por uma das saídas do reservatório dedicada à ventilação.
• Prever um tubo PVC com 75 mm de diâmetro para o encaminhamento dos cabos da estação elevatória até à fonte de alimentação.
4.3 Montagem da tampa do reservatório
Montagem da junta toroidal da tampa do reservatório
• Certificar-se de que o lado da tampa que é premido na junta está limpo.
• Posicionar a tampa e montar os parafusos.
• Apertar os parafusos na ordem indicada na ilustração abaixo com um binário de 5 N.m.
13
2
11
6
8
Binário de aperto
10
4 5 N.m
3
9
7
5
12
12
1
4.4 Ventilação
ATENÇÃO
Ventilação insuficiente. Risco de não funcionamento da estação elevatória!
➜ A ventilação deve ser aberta
➜ Não tapar a saída de ventilação
➜ Não instalar nenhuma válvula de entrada de ar (válvula de membrana).
