Montage van de connector
Aanhaalkoppel: 0,5Nm
(DIN 5264 A)

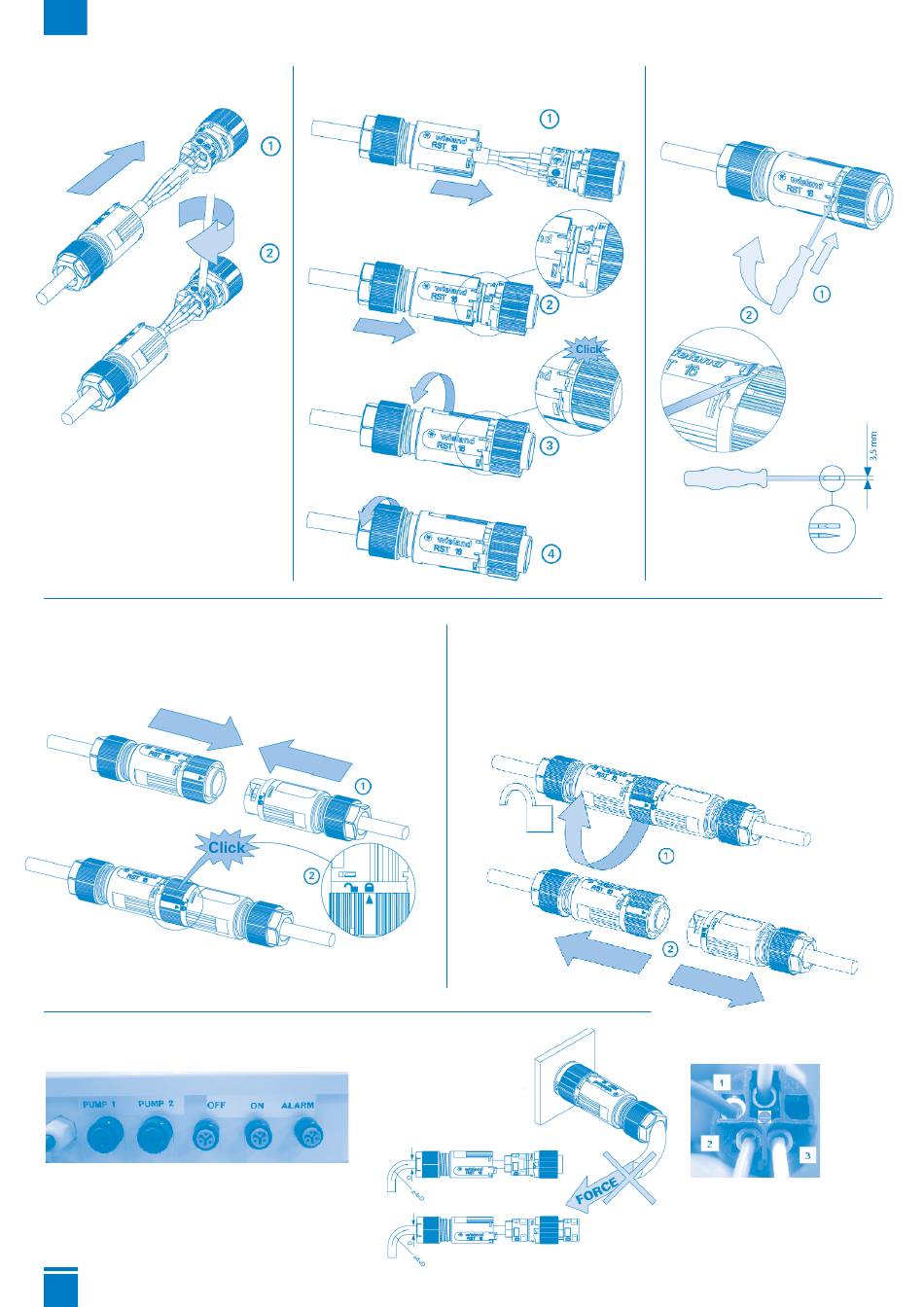

Aansluiting en vergrendeling van de connector
Het rechter deel is al op de SMART-besturingskast gemon-
teerd.
Aansluiting op SMART-besturingskast
Pump 1 : Pomp 1
Pump 2 : Pomp 2
OFF : Vlotter staat laag
ON : Vlotter staat hoog
ALARM : Alarmvlotter
104
Sluiten van de connector
Aanhaalkoppel: 1,5 – 2 Nm
Ontgrendelen en loskoppelen van de connector
NB: Zorg voor een minimale radius voor connectoren.
Om trekkracht te vermijden, wordt aanbevolen om:
• De kabel om te buigen zoals aanbevolen in het plaatje hiernaast
• De kabel tot de juiste lengte af te knippen
• De kabels en draden te strippen
Openen van de connector
Bedrading motorconnectors
Stand 1: Bruine draad
Stand 2: Blauwe draad
Stand 3: Witte draad
