Abrir fendas em peças a trabalhar ≤ 12 mm
com traçadeira circular (com lâmina de serra
bloqueada)
fUtilize o batente como batente transversal
(imagem 3).
fSiga as instruções para cortes transversais
(consulte o capítulo 9.2a)
Ao abrir fendas no lado curto, NUNCA uti-
lize o batente como batente longitudinal.
Ranhuras
fAjuste a profundidade de corte na lâmina de
serra.

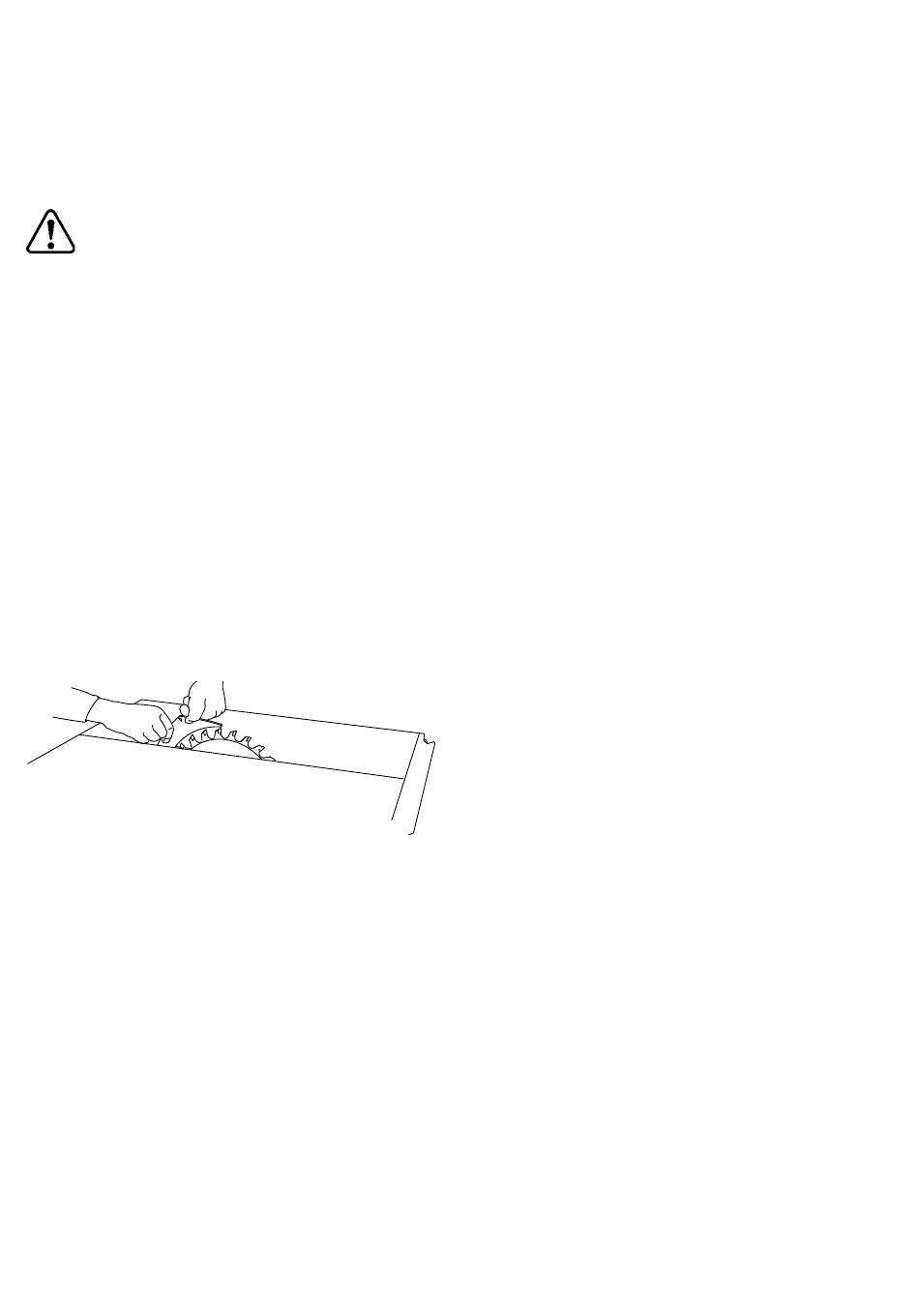

fUtilize o batente como guia.
fConduza a peça a trabalhar à mão; os braços
não devem estar no eixo da lâmina de serra.
fUtilize a haste corrediça [11-2] para passar a
peça a trabalhar pela lâmina de serra.
fRepita o processo, até obter a profundidade da
ranhura pretendida.
Após o trabalho
fApós a execução de cortes encobertos, colo-
que novamente a cunha de fenda [6-1] na po-
sição superior e aplique a cobertura de pro-
teção [6-4].
Processos de cortes encobertos complicados
fp. ex., serrar por incisão, cortar no processo
de desdobramento, goivar e fresar perfis ou
estriar não são permitidos.
9.1d Pente de fixação
INDICAÇÃO
Para os cortes encobertos, utilize um pente de
fixação. Monte o pente de fixação no batente e na
bancada, de forma a que pressione firmemente
a peça a trabalhar sobre o tampo da bancada du-
rante o corte. O pente de fixação não está incluí-
do no fornecimento.
152
9.1e Cortes longitudinais com inclinação
fAo realizar cortes longitudinais com inclinação
de material com um comprimento da aresta
≤ 150 mm, utilize exclusivamente o batente
esquerdo. Isto proporciona mais espaço entre
o batente e a lâmina de serra.
9.2 Aplicação como traçadeira circular
9.2a Cortes transversais
fPosicione o disco de serra na posição traseira
da bancada, consulte o capítulo 8b.
fUtilize o batente angular como régua tran-
sversal ou régua angular (imagem 3), para
colocar e fixar a peça a trabalhar. Para efei-
tos de fixação da peça a trabalhar, podem ser
colocados sargentos (não incluídos no âmbito
de fornecimento) na ranhura [3-8].
Efetue o corte de serra:
fPrimeiro, solte o bloqueio da serra rodando o
botão giratório [2-6] para a esquerda.
fPuxe a serra para a frente através desse mes-
mo botão giratório [2-6].
fApós o corte, mova novamente a unidade de
serrar por completo para trás, para a posição
inicial, antes de retirar a peça a trabalhar do
batente angular.
Indicação: Para que seja fácil aceder aos ele-
mentos de manuseamento para a realização
de ajustes na serra, é possível bloquear a serra
na posição central, pressionando a alavanca de
retenção [1-9] para baixo. O dispositivo de blo-
queio é novamente solto através da rotação do
botão giratório [2-6] para a esquerda.
9.2b Cortes angulares
Ao realizar cortes angulares, deve ajustar-se o
ângulo de meia esquadria da lâmina de serra,
consultar o cap. 8.7; o batente angular encont-
ra-se do lado direito da bancada.
Ao realizar cortes em meia-esquadria, deve
ajustar-se o batente angular, consultar o cap.
8.10.
9.3. Haste corrediça
Caso não seja utilizada, a haste corrediça [11-2]
deve ser colocada no suporte de acessórios
[11-4].
