KEB COMBIVERT F5 Manuel page 24

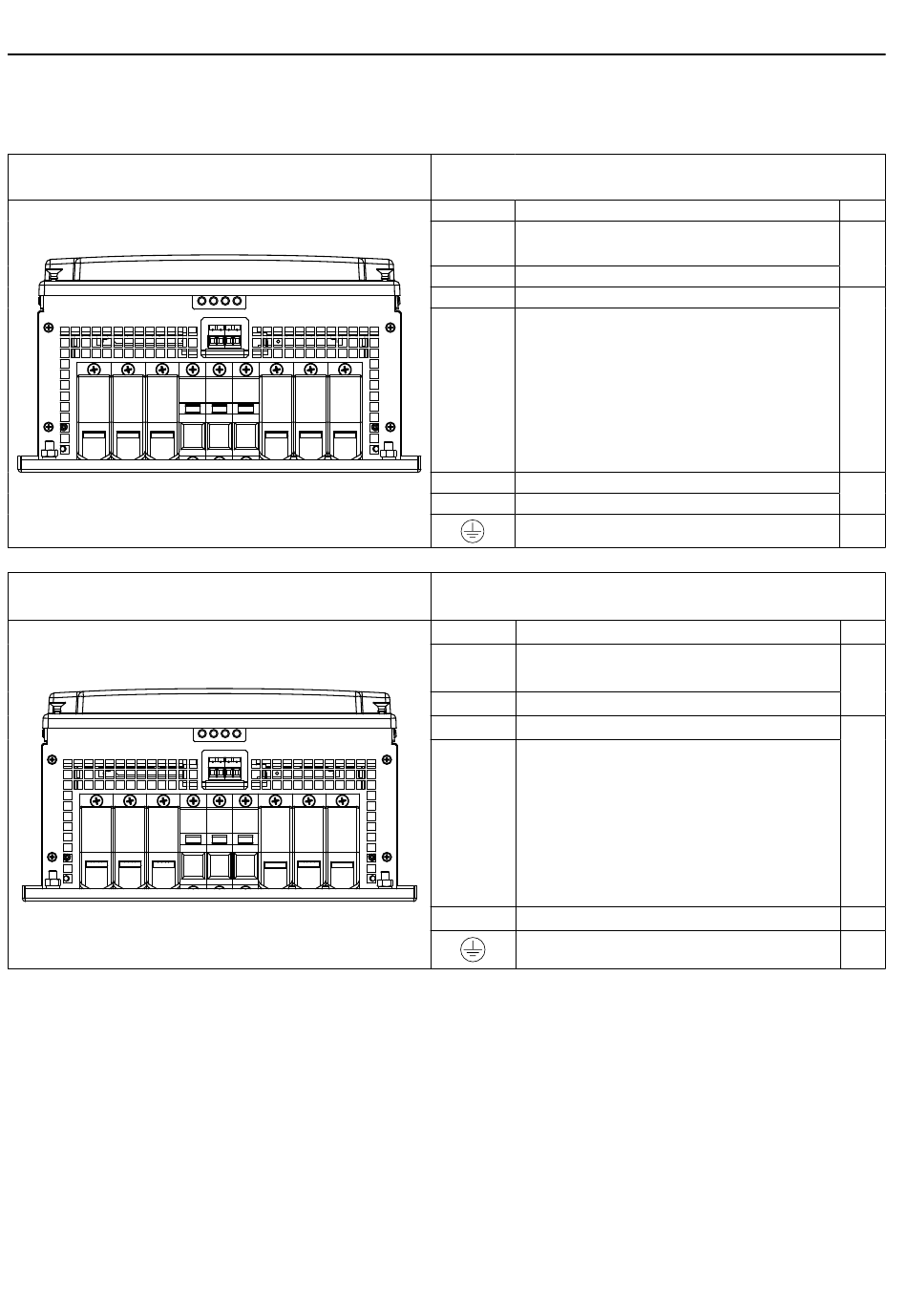

Borniers de branchement classe 400 V
Grandeur de l'appareil 26, 27 conception
spéciale
L1 L2 L3
Grandeur de l'appareil 23...27 version DC
Conception spéciale
--
++
F - 24
K1K2 T1 T2
+PA -
PB
U V W
K1K2 T1 T2
-
+PA PB
U V W
Nom Fonction
L1, L2, Connexion réseau 3-phases
L3
U, V, W Connexion moteur
PA, PB Connexion résistance de freinage
Tension du bus continu
420...746 V DC (classe 400 V)
Connexion module de freinage,
+PA, – filtre
ou Couplage de bus DC
(inapproprié pour une alimentation
DC)
T1, T2 Connexion capteur de température
K1, K2 GTR7 surveillance (optionnel)
Connexion pour blindage / terre
Nom Fonction
Entrée d'alimentation DC
++, – –
420...746 V DC (classe 400 V)
U, V, W Connexion moteur
PA, PB Connexion résistance de freinage
Tension du bus continu
420...746 V DC (classe 400 V)
Connexion module de freinage,
+PA, – filtre
ou Couplage de bus DC
(inapproprié pour une alimentation
DC)
T1, T2 Connexion capteur de température
Connexion pour blindage / terre
Terminal selon la table 2.5
Terminal selon la table 2.5
No.
1
4
3
5
No.
1
4
3
5
