SLB-700A/06, SLB-700A/12
3

Conception et fonctionnement

3.1 Capteur

Les quatre vis permettent d'assurer une liaison par adhérence parfaite entre
l'extensomètre et l'échantillon. La sollicitation mécanique entraîne une
variation de longueur de l'échantillon transmise à l'extensomètre. Cette
variation de longueur entraîne une variation de la résistance électrique de la
jauge d'extensométrie (jauge) installée proportionnel à l'allongement, déséqui­
librant ainsi le pont de Wheatstone. En présence d'une tension d'alimentation
sur le pont, le circuit délivre un signal de sortie proportionnel à la variation de
résistance et ainsi également proportionnel à la variation de longueur
appliquée.

3.2 Recouvrement des jauges

Afin de protéger les jauges d'extensométrie, l'extensomètre doit être scellé au
silicone spécial au endroits correspondants. Ce procédé offre une grande
protection des jauges contre les influences ambiantes. Pour ne pas risquer
d'altérer l'effet protecteur, le silicone ne doit en aucun cas être endommagé
ou retiré.

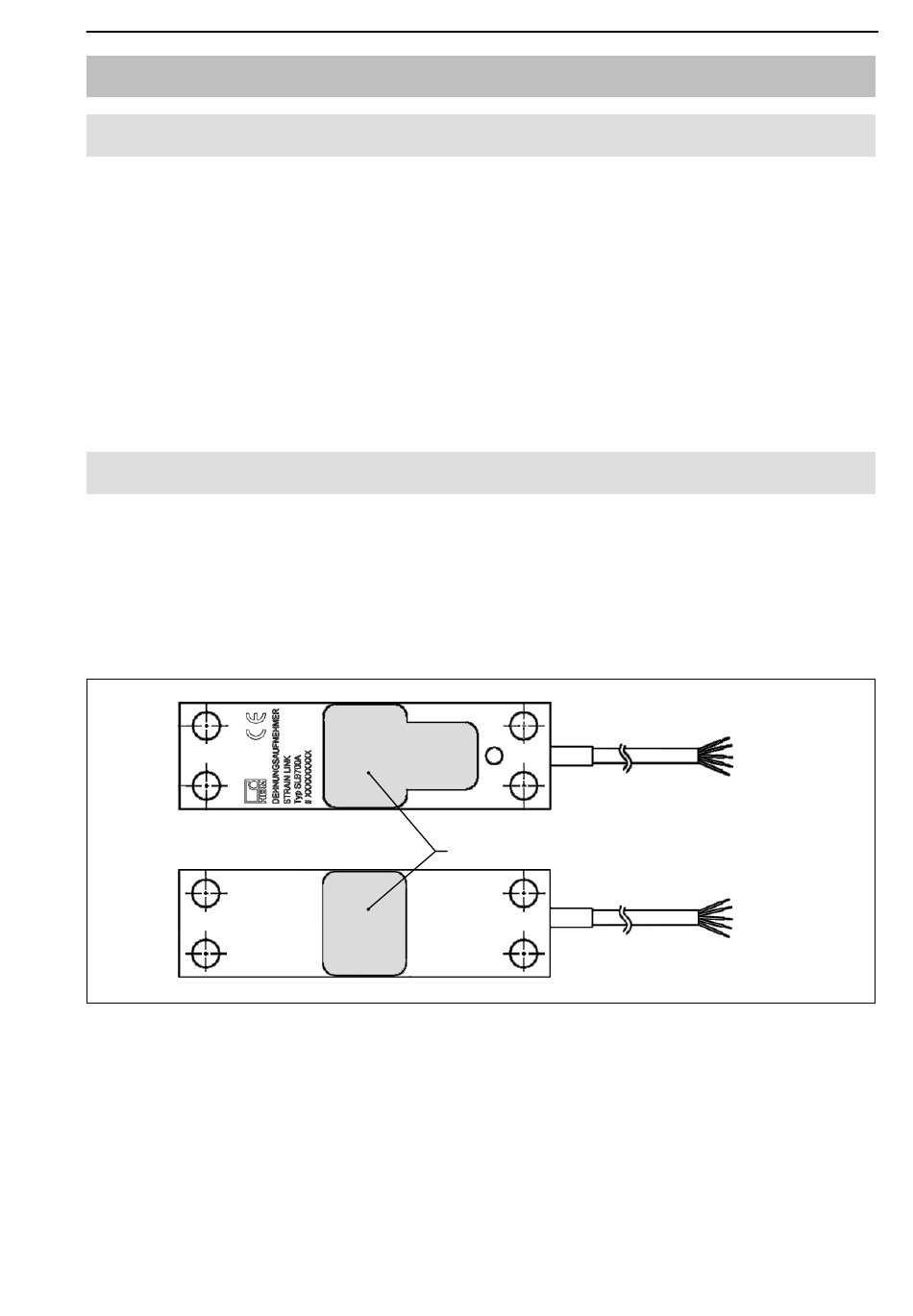

Fig. 3.1:
Protection en silicone
A2112-3.0 en/de/fr
Dessus
Protection en silicone
Dessous
41
HBM
