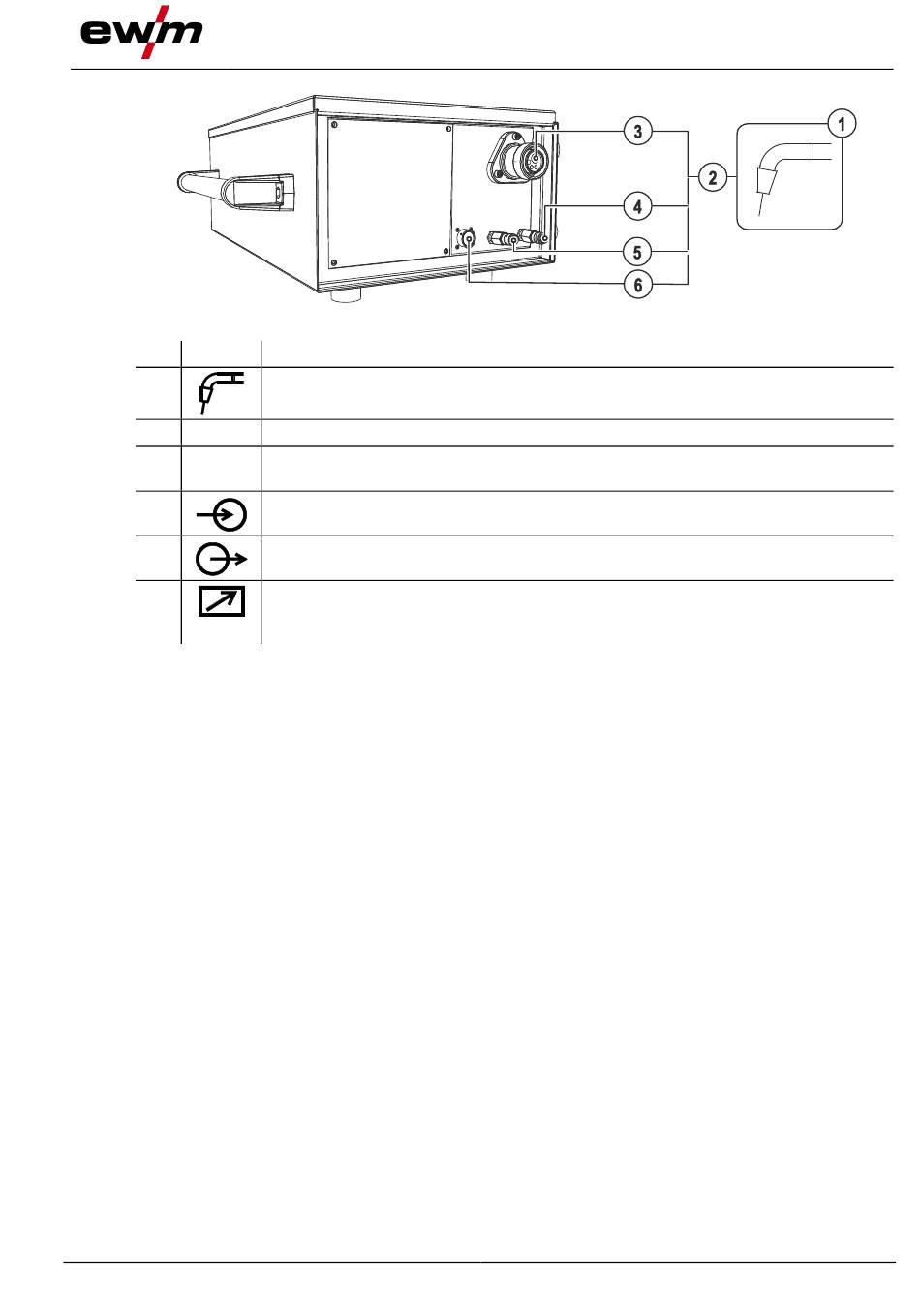

Pos. Symbole Description
1
2
3
4
5
6
•
Introduire la fiche centrale du poste de soudage dans la prise centrale et visser avec un écrou
d'accouplement.
Si applicable :
•
Verrouiller les raccords des tuyaux d'eau de refroidissement dans les raccords rapides à obturation :
reflux rouge sur raccord rapide à obturation, rouge (reflux réfrigérant) et
montée bleu sur raccord rapide à obturation, bleu (montée réfrigérant).
•
Brancher la fiche de la ligne pilote de la torche dans la prise de raccordement à 19 broches puis
verrouiller (uniquement avec torche de soudage MIG/MAG à ligne pilote supplémentaire).
099-005416-EW502
01.12.2015
0
Torche de soudage
Faisceau de torche de soudage
Raccord de torche de soudage (raccord Euro ou fiche Dinse)
Courant de soudage, gaz de protection et gâchette de torche intégrés
Raccord rapide à obturation (rouge)
reflux réfrigérant
Raccord rapide à obturation (bleu)
avance réfrigérant
Prise de raccordement 19 broches (analogique)
Pour le raccordement de composants accessoires analogiques (commande à distance,
ligne de commande, torche de soudage, etc.)
Structure et fonctionnement
Illustration 5-7
Procédé de soudage MIG/MAG
27
