figure : MT+S2M1-1 : Vue de face à la
page 64) est la suivante :
Numéro Pin
Occupation
1
IN a
2
IN b
3
non utilisé
4
OUT a
5
OUT b
6
non utilisé
7
non utilisé
8
non utilisé
L'occupation des ports RJ45 sur le
circuit d'alimentation (noté -42V, cf.
figure : MT+S2M1-1 : Vue de face à la
page 64) est la suivante :
Numéro Pin
Occupation
1
non utilisé
2
non utilisé
3
-42 V
4
0 V
5
0 V
6
-42 V
7
non utilisé
8
non utilisé

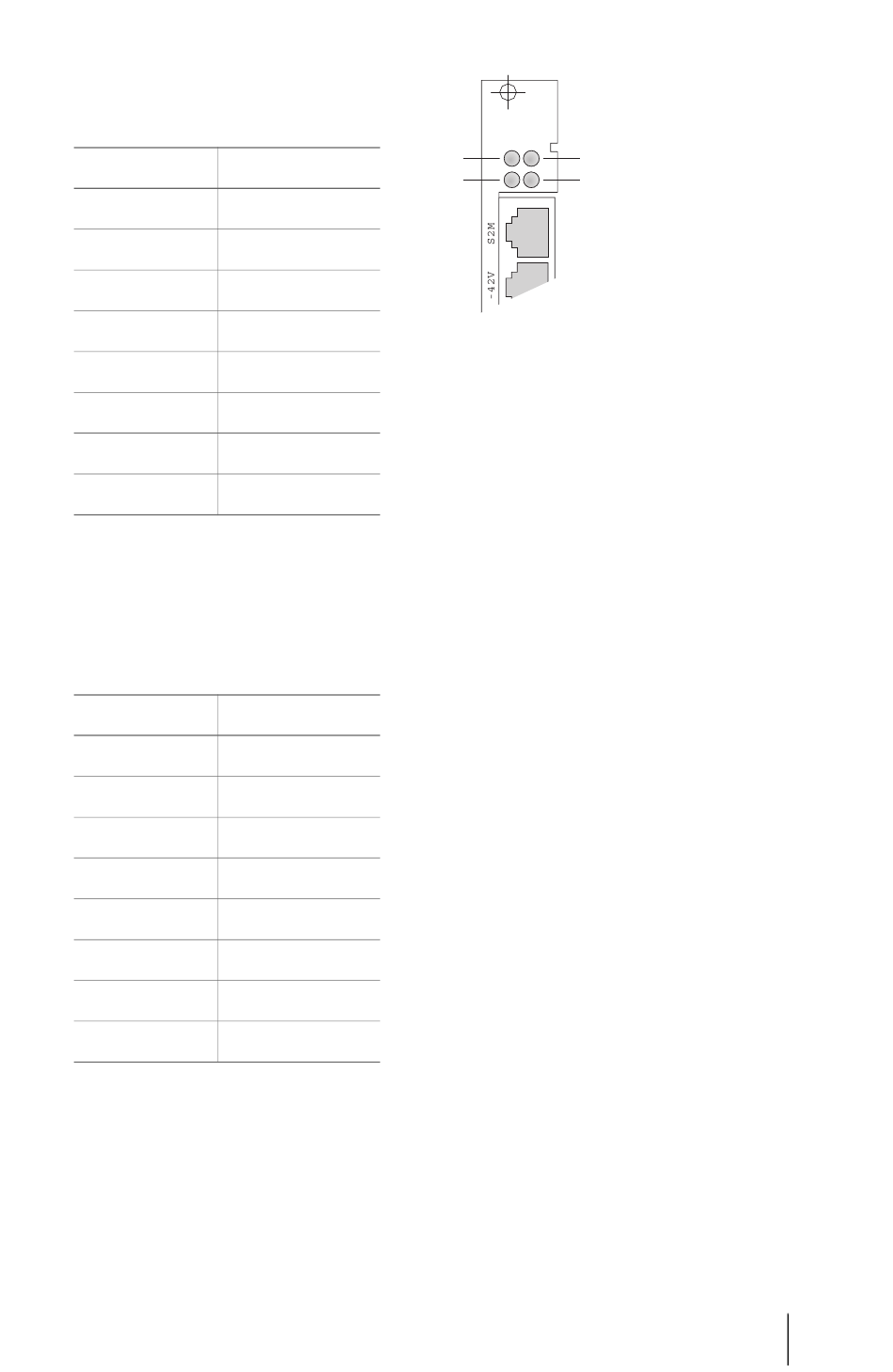

Affichage de l'état d'exploitation
Sur la réglette métallique de la carte
d'interface MT+S2M1-1 quatre LED
sont visibles.
Modules
MT+S2M1-1
1
3
2
4
MT+S2M1-1 : LED
MT+S2M1-1
