Montage dans un Rack 19"
1
C

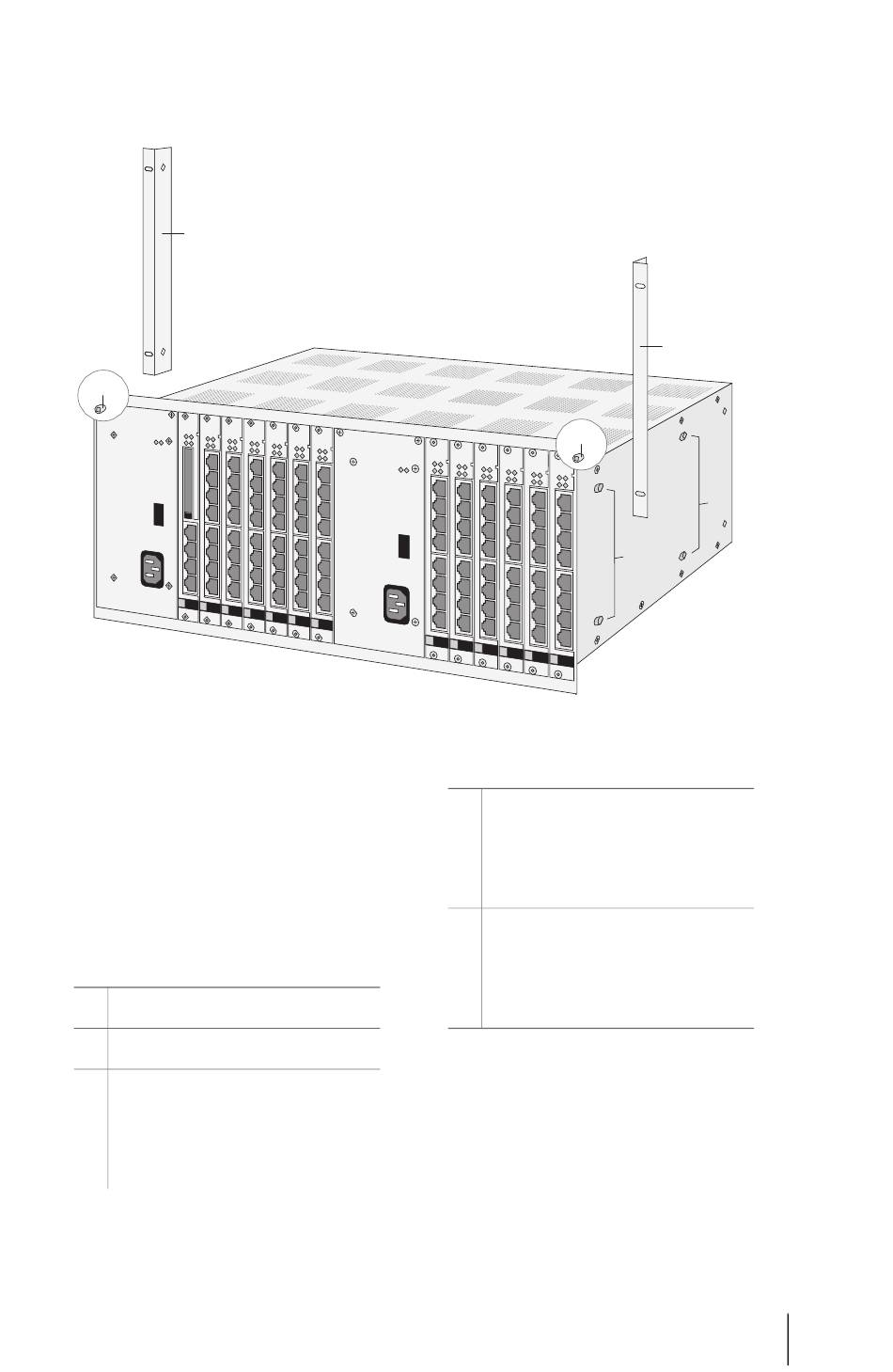

OpenCom 510 : Points de fixation au Frame 1-12
L'OpenCom 51 est prévu pour une
installation dans un système 19".
Le Frame 1-12 dispose de points de
fixation (cf. figure ci-avant) pour
l'installation dans un Rack 19" :
Légende
1
équerre de montage gauche
2
équerre de montage droit
A
Pas de vis permettant la fixation
des équerres, en montage avant
(ca. 132 mm) des barres de fixa-
tion sur le rack 19"
Installation
C
Légende
B
Pas de vis permettant la fixation
des équerres, en montage central
(ca. 400 mm) des barres de fixa-
tions sur le rack 19"
C
Point de fixation sur les côtés droit
et gauche du bracelet de terre ou
bien du raccordement de la masse
entre le Frame 1-12 et le 19"
Note : Si l'OpenCom 510 n'est pas
installé dans une armoire et qu'un
montage mural est prévu, il doit se
faire avec les boîtiers muraux disponi-
bles dans le commerce dotés des ca-
ractéristiques 19".
Montage dans un Rack 19"
2
B
A
23
